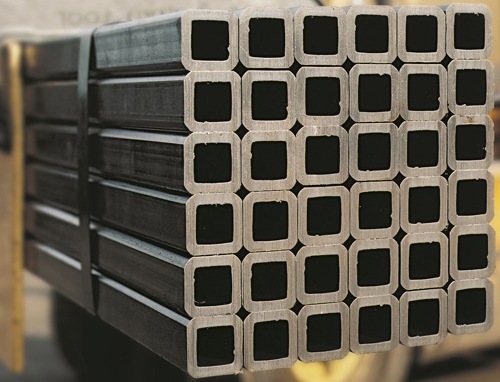

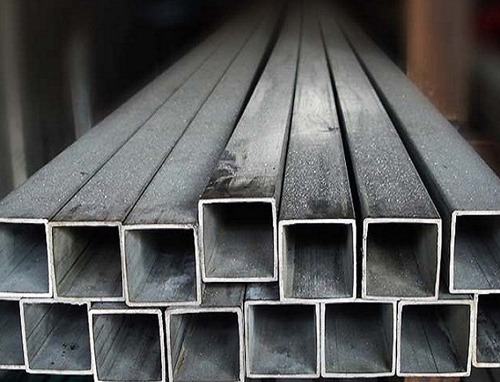

Sezione cava inossidabile: A554Gr409/409L, A554 gr 316, A554 gr 202 Sezione vuota
Le sezioni cave inossidabili sono comunemente utilizzate in un'ampia gamma di applicazioni come l'architettura, costruzione, e applicazioni meccaniche. I gradi di acciaio inossidabile più utilizzati nei profilati cavi sono 409/409L, 316, e 202. Questi gradi di acciaio inossidabile rientrano nella American Society for Testing and Materials (ASMA) Specifica A554, che copre tubi saldati in acciaio inossidabile per applicazioni meccaniche.
A554 Gr 409/409L Sezione Cava
Il grado 409/409L è un acciaio inossidabile ferritico che offre buone proprietà meccaniche e resistenza alle alte temperature corrosione resistenza. È comunemente usato nei sistemi di scarico automobilistici.
Composizione chimica
- Carbonio (C): 0.08% Max
- Silicio (Si): 1.00% Max
- Manganese (MN): 1.00% Max
- fosforo (P): 0.045% Max
- Zolfo (S): 0.03% Max
- Cromo (CR): 10.5-11.7%
- Titanio (Ti): 6X(C + N) min, 0.75% Max
A554 gr 316 Sezione vuota
Grado 316 è un acciaio inossidabile austenitico che presenta un'eccellente resistenza alla corrosione ed elevata robustezza. È comunemente usato in applicazioni marine e altri ambienti difficili.
Composizione chimica
- Carbonio (C): 0.08% Max
- Silicio (Si): 1.00% Max
- Manganese (MN): 2.00% Max
- fosforo (P): 0.045% Max
- Zolfo (S): 0.03% Max
- Cromo (CR): 16.0-18.0%
- Nichel (NI): 10.0-14.0%
- Molibdeno (Mo): 2.00-3.00%
A554 gr 202 Sezione vuota
Grado 202 è un tipo di acciaio inossidabile Cr-Ni-Mn che può essere utilizzato in applicazioni simili al 201 grado ma fornisce una maggiore resistenza allo snervamento.
Composizione chimica
- Carbonio (C): 0.15% Max
- Silicio (Si): 1.00% Max
- Manganese (MN): 7.50-10.00%
- fosforo (P): 0.060% Max
- Zolfo (S): 0.03% Max
- Cromo (CR): 17.0-19.0%
- Nichel (NI): 4.00-6.00%
Spessore delle dimensioni
Lo spessore della dimensione della sezione cava tubi può variare in base alle esigenze della specifica applicazione. tuttavia, gli intervalli di spessore comuni per questi gradi di acciaio inossidabile sono:
- 409/409L: 0.5mm a 5 mm
- 316: 0.5mm a 5 mm
- 202: 0.5mm a 5 mm
Proprietà meccaniche della sezione cava inossidabile: A554Gr409/409L, A554 gr 316, A554 gr 202
Le proprietà meccaniche dei materiali in acciaio inossidabile possono essere piuttosto complesse poiché dipendono da una serie di fattori, inclusa la composizione specifica della lega, il trattamento termico, e metodi di lavorazione. tuttavia, parlando in generale, quelle che seguono sono le proprietà meccaniche tipiche dell'A554 Gr 409/409L, A554 gr 316, A554 gr 202 gradi di acciaio inossidabile.
A554 Gr 409/409L Sezione Cava
- Resistenza allo snervamento: 170-310 MPa
- Resistenza alla trazione: 380-560 MPa
- Allungamento: 20% min
- Durezza (Rockwell B): 80-96
A554 gr 316 Sezione vuota
- Resistenza allo snervamento: 205 MPamin
- Resistenza alla trazione: 515 MPamin
- Allungamento: 40% min
- Durezza (Brinell): 217 Max
A554 gr 202 Sezione vuota
- Resistenza allo snervamento: 260 MPamin
- Resistenza alla trazione: 515 MPamin
- Allungamento: 40% min
- Durezza (Rockwell B): 95 Max
