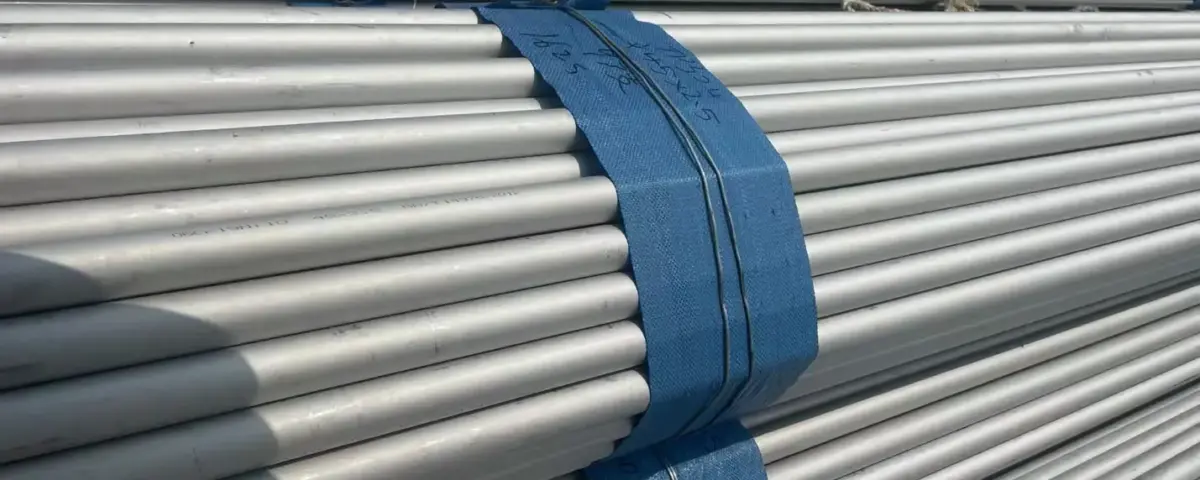

BS EN 10312 Geschweißte Edelstahlrohre zur Flüssigkeitsförderung
Das endgültige Kompendium für Struktur- und Werkstofftechnik für geschweißte Edelstahlrohre gemäß der europäischen Norm EN 10312. Ausführliche Hub-Abdeckungsserie für technische Daten 1 und Serien 2 Maße, Strenge WIG-/Laser-Schweißparameter, Passivierungskriterien, und Entwurf hydraulischer Verteilungssysteme.
Bei der Modernisierung kommunaler, industriell, und häusliche Flüssigkeitstransportinfrastruktur, Der Erhalt der Wasserqualität gepaart mit einer langfristigen makroökonomischen Lebenszyklusoptimierung ist von größter Bedeutung. Der europäische Standard BS EN 10312 legt die technischen Lieferbedingungen fest, chemische Matrizen, Dimensionsparameter, and geometric tolerances for welded Edelstahlrohre ausdrücklich für den Transport von Wasser und anderen wässrigen Flüssigkeiten konzipiert. Da globale Regulierungsbehörden strenge öffentliche Gesundheitsvorschriften hinsichtlich der Auswaschung von Schwermetallen und der biologischen Anreicherung in Trinkwassernetzen erlassen, Altmaterialien wie Kohlenstoffstahl, Kupfer, und verzinktes Eisen werden zunehmend ersetzt. Nach EN hergestellte Edelstahlrohre 10312 bieten eine erstklassige technische Alternative, die sich durch eine außergewöhnliche Lokalisierung auszeichnet Korrosion Widerstandsindex, Keine chemische Migration in flüchtige Medien, Hohe Zugfestigkeit, um extremen kinetischen Flüssigkeitsstößen standzuhalten, und überragende Haltbarkeit über eine Lebensdauer von mehr als hundert Jahren ohne strukturellen Verfall.
1. Standardspezifikationsmatrix
Die Durchführung eines Wassertransportprojekts auf Unternehmensebene erfordert die strikte Einhaltung grundlegender Fertigungsprofile. Nach dieser Norm hergestellte Rohre werden nach dem Schweißen einer streng kontrollierten mikrostrukturellen Konditionierung unterzogen, um sicherzustellen, dass beide Wärmeeinflusszonen erhalten bleiben (MACHEN) und das Grundmetall besitzen eine vollständig homogenisierte austenitische Konfiguration. Dadurch werden örtliche galvanische Unstimmigkeiten beseitigt und die Gefahr einer interkristallinen Spannungsrisskorrosion vollständig neutralisiert (IGSCC).
| Technischer Parameter | EN-zertifiziert 10312 Compliance-Wert |
|---|---|
| Standardbezeichnung | BS EN 10312 / DIN EN 10312 / Europäischer Standard für die Flüssigkeitsförderung |
| Primäre Schweißmethoden | Tungsten Inert Gas (WIG) Schweißen, Plasmalichtbogenschweißen (PFOTE), Laserstrahlschweißen (LBW) ohne Zusatzwerkstoffeinspritzung |
| Strukturmatrizen für Stahlsorten | Austenitische Sorten: 1.4301 (X5CrNi18-10), 1.4307 (X2CrNi18-9), 1.4401 (X5CrNiMo17-12-2), 1.4404 (X2CrNiMo17-12-2), 1.4432, 1.4571 (X6CrNiMoTi17-12-2) |
| Oberflächenveredelungsprofile | Im geschweißten Zustand (Helles Finish), Lösung geglüht & Eingelegt, Mechanisch poliert (Streugut 240 / Streugut 320 / Streugut 400), Elektropoliert |
| Dimensionsumfang (OD) | Von 6.0 mm mindestens bis 267.0 mm maximale nominale Grenzkonfiguration |
| Dickenumfang (WT) | Von 0.6 mm ultradünn, leichte Stärke bis zu 3.0 mm schwere mechanische Wandstärke |
| Zerstörungsfreie Prüfung (NDT) | 100% Online-Wirbelstromüberprüfung (gemäß EN ISO 10893-1) oder hydrostatischer Drucksättigungstest |
Tabelle 1.1: Umfassende technische Hauptspezifikationen und regulatorische Liefervorschriften für EN 10312 Röhren.
2. Umfassende Dimensionsmatrizen und Toleranzen
EN 10312 kategorisiert Rohranordnungen in zwei spezialisierte Dimensionsfamilien: Serie 1 und Serie 2. Serie 1 umfasst optimierte dünnwandige Rohre, die universell in hocheffizienten mechanischen Pressverbindungsnetzwerken eingesetzt werden, während Serie 2 Bietet standardisierte Strukturinkremente zur Unterstützung der herkömmlichen Komprimierung, Buchse, oder spezielle Hülsengelenkmechanismen. Die genaue Einhaltung der Außendurchmessergrenzen gewährleistet die absolute Eliminierung von Flüssigkeitsbypasszonen an Gelenkverbindungen.
Matrix A
Serie 1 Geometrische Profile und präzise Toleranzen
| Nenn-Außendurchmesser (mm) | Maximal zulässiger OD (mm) | Minimal zulässiger OD (mm) | Wandstärke (WT) (mm) | Dickentoleranz Wand | Berechnetes Gewicht (kg/m) – 1.4301 |
|---|---|---|---|---|---|
| 6 | 6.04 | 5.94 | 0.6 | ±10 % | 0.081 |
| 8 | 8.04 | 7.94 | 0.6 | ±10 % | 0.111 |
| 10 | 10.04 | 9.94 | 0.6 | ±10 % | 0.141 |
| 12 | 12.04 | 11.94 | 0.6 | ±10 % | 0.171 |
| 15 | 15.04 | 14.94 | 0.6 | ±10 % | 0.216 |
| 18 | 18.04 | 17.94 | 0.7 | ±10 % | 0.303 |
| 22 | 22.05 | 21.95 | 0.7 | ±10 % | 0.373 |
| 28 | 28.05 | 27.95 | 0.8 | ±10 % | 0.545 |
| 35 | 35.07 | 34.97 | 1.0 | ±10 % | 0.851 |
| 42 | 42.07 | 41.97 | 1.1 | ±10 % | 1.127 |
| 54 | 54.07 | 53.84 | 1.2 | ±10 % | 1.587 |
| 66.7 | 66.75 | 66.08 | 1.2 | ±10 % | 1.968 |
| 76.1 | 76.30 | 75.54 | 1.5 | ±10 % | 2.802 |
| (103) | 103.80 | 102.20 | 1.5 | ±10 % | 3.842 |
| 108 | 108.30 | 107.20 | 1.5 | ±10 % | 4.000 |
| (128) | 129.00 | 127.00 | 1.5 | ±10 % | 4.789 |
| 133 | 133.50 | 132.20 | 1.5 | ±10 % | 4.940 |
| (153) | 154.50 | 151.50 | 1.5 | ±10 % | 5.729 |
| 159 | 159.50 | 157.90 | 2.0 | ±10 % | 7.863 |
Tabelle 2.1: EN 10312 Serie 1 strenge Grenztoleranzen, optimierte Wandstärken, und strukturelle Massenverteilungswerte. Hinweis: Werte in Klammern bezeichnen nicht bevorzugte Größen für bestimmte überregionale Spezifikationen.
Matrix B
Serie 2 Geometrische Profile und präzise Toleranzen
| Nenn-Außendurchmesser (mm) | OD Absolute Toleranz (mm) | Wandstärke (WT) (mm) | WT Absolute Toleranz (mm) | Berechnetes Gewicht (kg/m) – 1.4404 |
|---|---|---|---|---|
| 12.0 | ± 0,10 | 1.0 | ± 0,10 | 0.275 |
| 15.0 | ± 0,10 | 1.0 | ± 0,10 | 0.351 |
| 18.0 | ± 0,10 | 1.0 | ± 0,10 | 0.426 |
| 22.0 | ±0,11 | 1.2 | ± 0,10 | 0.625 |
| 28.0 | ±0,14 | 1.2 | ± 0,10 | 0.805 |
| 35.0 | ±0,18 | 1.5 | ± 0,10 | 1.258 |
| 42.0 | ±0,21 | 1.5 | ± 0,10 | 1.521 |
| 54.0 | ±0,27 | 1.5 | ± 0,10 | 1.972 |
| 64.0 | ±0,32 | 2.0 | ± 0,15 | 3.105 |
| 76.1 | ± 0,38 | 2.0 | ± 0,15 | 3.711 |
| 88.9 | ±0,44 | 2.0 | ± 0,15 | 4.352 |
| 108.0 | ±0,54 | 2.0 | ± 0,15 | 5.308 |
| 133.0 | ±1,00 | 3.0 | ± 0,30 | 9.766 |
| 159.0 | ±1,00 | 3.0 | ± 0,30 | 11.719 |
| 219.0 | ±1,50 | 3.0 | ± 0,30 | 16.226 |
| 267.0 | ±1,50 | 3.0 | ± 0,30 | 19.832 |
Tabelle 2.2: EN 10312 Serie 2 absolute Dimensionsinkremente und korrelierte Materialmassenmetriken.
3. Metallurgische Matrizen & Überprüfung der chemischen Zusammensetzung
Die Betriebslebensdauer eines Wasserrohrnetzes aus Edelstahl hängt im Wesentlichen von seinem lokalen Passivierungsprofil ab. Unter der EN 10312 Spezifikation, Die chemische Zusammensetzung bestimmt die Lochfraß-Äquivalentzahl des Materials (HOLZ). Höhere Chromkonzentrationen ($Cr$) und Molybdän ($Mo$) Stellen Sie sicher, dass der Stahl völlig passiv bleibt, wenn er schwankenden Konfigurationen gelösten Sauerstoffs und Restchlorierungsbehandlungen ausgesetzt wird, die in öffentlichen kommunalen Verteilungssystemen üblich sind.
| Standardstahlsorte | Eine Zahl | C % max | Si % max | MN % max | P % max | S % max | CR % | Mo % | NI % |
|---|---|---|---|---|---|---|---|---|---|
| X5CrNi18-10 | 1.4301 | 0.07 | 1.00 | 2.00 | 0.045 | 0.015 | 17.5 – 19.5 | — | 8.0 – 10.5 |
| X2CrNi18-9 | 1.4307 | 0.03 | 1.00 | 2.00 | 0.045 | 0.015 | 17.5 – 19.5 | — | 8.0 – 10.5 |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5 – 18.5 | 2.00 – 2.50 | 10.0 – 13.0 |
| X2CrNiMo17-12-2 | 1.4404 | 0.03 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5 – 18.5 | 2.00 – 2.50 | 10.0 – 13.0 |
| X2CrNiMo17-12-3 | 1.4432 | 0.03 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5 – 18.5 | 2.50 – 3.00 | 10.5 – 13.5 |
| X6CrNiMoTi17-12-2 | 1.4571 | 0.08 | 1.00 | 2.00 | 0.045 | 0.015 | 16.5 – 18.5 | 2.00 – 2.50 | 10.5 – 13.5 |
Tabelle 3.1: Maximale Zuordnungsgewichte für Pfannenanalyseelemente gemäß EN 10088-2 Integrationsregeln. Hinweis: 1.4571 Enthält Titan-Stabilisierungsverfolgung gleich $5 \times \%C \le \text{Ti} \le 0.70\%$.
4. Mechanische Eigenschaften & Strukturelle Leistungsschwellen
Über die chemische Passivierung hinaus, Rohre, die in Industrieanlagen installiert werden, müssen enorme strukturelle Widerstandsparameter aufweisen. Hohe Innendruckbelastungen, Kontinuierliche thermische Zyklen, und strenge physikalische Installationsmechaniken erfordern strukturelle Grenzen, die ein Ermüdungsversagen verhindern. Die folgende Tabelle stellt zertifizierte Eigenschaftsgrenzwerte dar, die bei einem atmosphärischen Richtwert von 20 °C bewertet wurden.
| Bezeichnung der Stahlsorte | Zerreißfestigkeit $R_m$ (MPa) | 0.2% Beweisstärke $R_{p0.2}$ (MPa) mir | 1.0% Beweisstärke $R_{p1.0}$ (MPa) mir | Dehnung $A$ (%) mir (in Längsrichtung) | Max. Brinell-Härte (HBW) |
|---|---|---|---|---|---|
| 1.4301 (X5CrNi18-10) | 500 – 700 | 210 | 250 | 45 | 215 |
| 1.4307 (X2CrNi18-9) | 470 – 670 | 200 | 240 | 45 | 215 |
| 1.4401 (X5CrNiMo17-12-2) | 510 – 710 | 220 | 260 | 40 | 215 |
| 1.4404 (X2CrNiMo17-12-2) | 490 – 690 | 210 | 250 | 40 | 215 |
| 1.4432 (X2CrNiMo17-12-3) | 490 – 690 | 210 | 250 | 40 | 215 |
| 1.4571 (X6CrNiMoTi17-12-2) | 500 – 730 | 230 | 270 | 40 | 215 |
Tabelle 4.1: Standardisierte mechanische Ausbeute, Dehnungsgrenzen, und Härteparameter im gesamten EN ausgewertet 10312 Lieferprotokolle.
5. Fortschrittliches technisches Design & Hydrostatische Berechnungsregeln
Um eine vollständige Systemvalidierung unter dynamischen Flüssigkeitsbelastungsmustern sicherzustellen, Pipeline-Infrastrukturingenieure müssen strukturelle Dickenvariablen mithilfe der klassischen Ringspannungsformel von Barlow bestimmen. Dieses mathematische Rahmenwerk bindet lokalisierte Flüssigkeitsbetriebsmetriken direkt an die physikalischen Eigenschaften der rostfreien Legierung.
Woher:
$P$ = interne Hydrotest-Sättigungsdruckgrenze (MPa).
$t$ = Mindestdicke der Strukturwandstärke gemäß Lieferindex (mm).
$S$ = maximal zulässiger Schwellenwert für die Materialspannung, berechnet als 40% des Minimums 0.2% Nachweisfestigkeitsschwelle (MPa).
$E$ = gemeinsamer Effizienzkoeffizient (gesperrt 1.00 für Online-Hochfrequenz-Automatik-Wirbelstrom-verifizierte Nahtwege).
$D$ = Konfiguration des nominalen Außengrenzdurchmessers des Rohrelements (mm).
6. Präzise Fertigungs- und Verarbeitungssequenz
Die Produktion von EN 10312 Schläuche nutzen eine integrierte, Kontinuierlicher thermomechanischer Prozess, der die strukturelle Gleichmäßigkeit über die gesamte Länge des Rohrs gewährleistet. Nachfolgend finden Sie den automatisierten industriellen Arbeitsablauf, der zur vollständigen Einhaltung der Standards erforderlich ist:
Spulenabwicklung & Ausgleich der Akkuspannung
Kontinuierliche mehrstufige Kaltwalzumformung
Automatisches Gas-Wolfram-Lichtbogenschweißen (WIG / Laser-Nexus)
Inline-mechanische Schweißnahtabflachung
Blanklösungsglühen-Wärmebehandlung (Optional/Angegeben)
Zerstörungsfreie Online-Erkennung von Wirbelstromfehlern
Präzise Größenbestimmung, Richten, & Fliegendes Sägeschneiden
Säurepassivierung, Lasermarkierung, & Zertifikatsverpackung
7. Qualitätskontrollmetriken und Materialinspektionspläne
Jede Produktionscharge von EN 10312 geschweißt Edelstahlrohre must comply with testing criteria designed to verify performance in demanding fluid distribution systems. Diese Validierungsparameter stellen sicher, dass das Rohr während der Installation vor Ort umfangreiche strukturelle Änderungen erfahren kann, ohne dass das Risiko eines Ausfalls oder einer Spaltung besteht.
Obligatorische Prüfprotokolle für die mechanische Verifizierung:
- Mechanischer Driftexpansionstest (gemäß EN ISO 8493): Rohrendproben werden über einen konischen Dorn auf eine minimale Durchmesservergrößerung von aufgeweitet 20%. Die expandierte Probe darf keine Risse aufweisen, Mikrorisse, oder Schweißnahttrennung.
- Abflachungszähigkeitstest (gemäß EN ISO 8492): Abschnitte des Rohrs werden zwischen parallelen Stahlplatten abgeflacht, bis der Abstand zwischen den Platten erreicht ist 3 mal der Nennwandstärke. Die Schweißnaht liegt bei 90 Grad zur Kompressionsrichtung, und die Probe darf unter Belastung keine Risse oder Materialversagen aufweisen.
- Überprüfung der Maßeinheitlichkeit: Bei stichprobenartigen Kontrollen über Produktionsläufe hinweg muss die strikte Einhaltung der Außendurchmessertoleranzen nachgewiesen werden, Zirkularitätsbeschränkungen, und eine maximale Gesamtgeradheitsabweichung von weniger als 0.0015 mal die Gesamtlänge.
