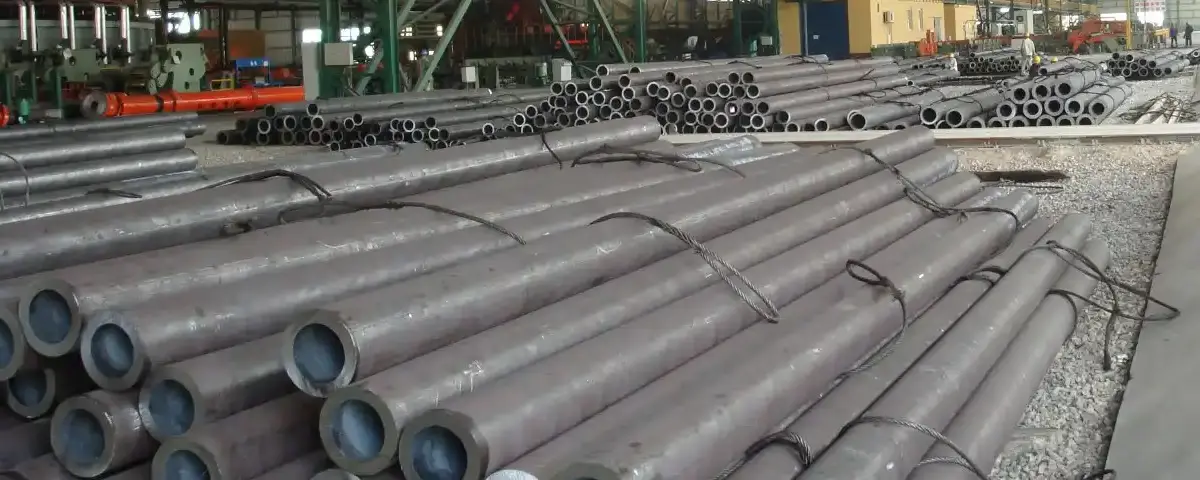

JIS G 4105 SCM420 Nahtlose Stahlrohre
Hochwertige Druck- und Strukturrohre aus Chrom-Molybdän-Legierung: Technische Lieferbedingungen, Mechanische Prüfung, Metallurgie, und Verarbeitungsstandards
2. Metallurgische Eigenschaften & Zusammensetzung
3. Mechanisch & Strukturelle Kapazitäten
4. Technische Kernparameter & Transformationskinetik
5. Wärmebehandlungsprotokolle & Operationen
6. Globale äquivalente Matrixreferenz
7. Fertigungskontrollen & Toleranzen
8. Umfassende Dimensionsgewichtsdaten
9. Zerstörungsfreie Prüfung & Inspektionsprotokolle
10. Strategische industrielle Systemanwendungen
1. Technisch , Klassifizierung & Geltungsbereich von JIS G 4105 SCM420
JIS G 4105 SCM420 Nahtlose Stahlrohre stellen eine Premiumklasse niedriglegierter Baustahlrohre dar, die für anspruchsvolle Anwendungen mit hohem Druck entwickelt wurden, erhöhte strukturelle Belastung, und intensiver zyklischer mechanischer Belastung. Gekennzeichnet durch die Integration von Chrom (CR) und Molybdän (Mo) Legierungsknoten, SCM420 Röhren sind vor allem für ihr hervorragendes Einsatzhärtungsverhalten während der Aufkohlung bekannt, Beibehaltung einer hohen inneren Kernfestigkeit bei gleichzeitig ultraharter Außenschale.
Der operative Rahmen von JIS G 4105 Die Norm legt die strengen Maßgrenzen ausdrücklich fest, Rohstoffverarbeitungspraktiken, Verteilungen chemischer Elemente, und strenge Materialtestmethoden, die für die Durchführung sicherer Infrastruktureinsätze erforderlich sind. Nahtlose SCM420-Rohre bieten eine hohe Härtbarkeit, Struktursicherheit bei Temperaturschwankungen bis 250°C, Saubere schweißbare Strukturen mit geeigneten Vorwärmkonfigurationen bei niedriger Temperatur, und geringe Anfälligkeit für verzögertes Kaltrissspannungsverhalten unter dynamischen Betriebsbelastungsprofilen.
2. Metallurgische Eigenschaften & Chemische Zusammensetzung
Die strukturellen Leistungskriterien der nahtlosen SCM420-Rohre hängen stark von der sorgfältigen Kontrolle der Matrixlegierungselemente ab. Die Kombination aus Kohlenstoff, Chrom, und Molybdän bestimmt die mikrostrukturelle Entwicklung des Stahls während der Abkühlungsübergänge im Festkörper.
| Elementcode | Kohlenstoff (C) | Silizium (Si) | Mangan (MN) | Phosphor (P) | Schwefel (S) | Nickel (NI) | Chrom (CR) | Molybdän (Mo) | Kupfer (Cu) |
|---|---|---|---|---|---|---|---|---|---|
| Min (%) | 0.18 | 0.15 | 0.60 | — | — | — | 0.90 | 0.15 | — |
| Max (%) | 0.23 | 0.35 | 0.85 | 0.030 | 0.030 | 0.25 | 1.20 | 0.30 | 0.30 |
Tabelle 2.1: Schwellenwerte für die Kontrolle primärer chemischer Elemente für SCM420 gemäß JIS G4051/G4105-Validierungsspuren.
3. Mechanisch & Strukturelle Kapazitäten
Mechanische Verifizierungstests liefern wichtige technische Kriterien für Ingenieure, die schwere Strukturrahmen konfigurieren, Industriekessel, Druckbehälterkreisläufe, und Kfz-Getriebegestänge.
| Parameter der mechanischen Leistungseigenschaften | Zielschwellenwert des metrischen Systems | Alternativer Systemzielschwellenwert |
|---|---|---|
| Ultimative Zugfestigkeit ($R_m$) | ≧ 930 MPa | ≧ 95 kgf/mm² |
| Versatzpunkt der Streckgrenze ($R_{eH}$) | ≧ 685 MPa | ≧ 70 kgf/mm² |
| Grenze des Dehnungsfaktors ($A_5$) | ≧ 14 % | ≧ 14 % |
| Querschnittsverringerungsverhältnis ($\psi$) | ≧ 40 % | ≧ 40 % |
| Charpy V-Notch-Schlagenergiebewertung ($A_v$) | ≧ 60 J/cm² | ≧ 6 J·f/cm² |
| Kernwert der Rohstoffhärte (HB) | 352 – 362 HB | 38 – 39 HRC (Ca.) |
Tabelle 3.1: Metriken zur Einhaltung mechanischer Eigenschaften unter den thermischen Basislinien des Umgebungslabors.
4. Technische Kernparameter & Transformationskinetik
Die spezifischen Transformationskinetikwerte definieren die thermischen Grenzen, innerhalb derer die Matrix während kontinuierlicher Verarbeitungszyklen zwischen ihren verschiedenen Strukturphasen übergeht.
| Metrik der thermischen Transformationsphase | Unterer Grenzwert | Oberer Grenzwert | Kritische erklärende betriebliche Bedeutung |
|---|---|---|---|
| $Ac_1$ | 770 ° C | — | Der Ausgangspunkt für die Austenitbildung während kontinuierlicher Materialerwärmungszyklen. |
| $Ac_3$ | — | 835 ° C | Der Punkt, an dem die Struktur vollständig in die einphasige Austenitmatrix übergeht. |
| $Ar_3$ | 770 ° C | — | Die Temperatur, bei der Austenit während der Abkühlzyklen beginnt, sich in Ferrit umzuwandeln. |
| $Ar_1$ | — | 700 ° C | Der Abschlusspunkt für die Umwandlung von Austenit in Perlitstrukturen unter Standardkühlung. |
| $M_s$ | 410 ° C | — | Die kritische Temperatur, bei der die diffusionslose Umwandlung in Martensit beginnt. |
Tabelle 4.1: Kritische Transformationskinetik und Temperaturen für SCM420-Legierungsmatrizen.
5. Wärmebehandlungsprotokolle & Operationen
Entscheidende Verarbeitungsregel: Die endgültigen mechanischen und mikrostrukturellen Eigenschaften nahtloser SCM420-Rohre hängen stark von der Präzision des Wärmebehandlungsprozesses ab. Abweichungen bei den Einweichzeiten oder Abkühlgeschwindigkeiten können zu einer Kornvergröberung führen.
Um das mikrostrukturelle Gleichgewicht zu erreichen, das für Anwendungen mit hoher Belastung erforderlich ist, SCM420-Rohre durchlaufen kontrollierte Wärmezyklen.
| Wärmebehandlungsprozess | Einweichtemperaturbereich | Kühlmedien / Methode | Resultierende mikrostrukturelle Zusammensetzung |
|---|---|---|---|
| Vollständiger Glühlauf | 830 °C — 850 ° C | Ofenkühlung | Gleichachsiger Ferrit + Grobe Perlit-Matrix (Hohe Duktilität) |
| Normalisierungsphase | 830 °C — 900 ° C | Stille Luftkühlungs-Grundlinie | Feiner Perlit + Ferrit (Lindert Eigenspannungen) |
| Primärhärten (Löschen 1) | 850 °C — 900 ° C | Ölabschreckung | Initialisierung der martensitischen Kernschicht mit hoher Härtbarkeit |
| Sekundärhärtung (Löschen 2) | 800 °C — 850 ° C | Kontrollierte Ölabschreckung | Verfeinert die Kornstruktur des Gehäuses nach Aufkohlungsläufen |
| Temperierzyklus | 150 °C — 200 ° C | Atmosphärische Luftkühlung | Tieftemperaturvergüteter Martensit (Stressabbau) |
Tabelle 5.1: Spezifikationen für die Wärmebehandlung gemäß JIS G 4105 SCM420 Rohrsysteme.
6. Globale äquivalente Matrixreferenz
In internationalen B2B-Industrieprojekten, Für die Materialsubstitution sind Querverweise auf nationale und internationale Standards erforderlich. In der folgenden Tabelle sind die entsprechenden Materialqualitäten in den weltweiten Produktionsregionen aufgeführt.
| Region / Standardorganisation | Standardspezifikationsdokument | Name der entsprechenden Klassenbezeichnung |
|---|---|---|
| Japan (JIS) | JIS G 4105 / JIS G 4051 | SCM420 / SCM 420 Rohr |
| Materialwissenschaft und Ingenieurwesen (AISI / ASTM) | ASTM A519 / AISI-Serie | 4130 / Klasse 4130 / 4118 |
| europäische Union (EN) | EN 10083-3 / EN 10216-2 | 25CrMo4 / 1.7218 / 22CrMo4 |
| Deutschland (AUS) | AUS 17200 / AUS 1629 | 25CrMo4 / W.Nr 1.7218 |
| China (GB) | GB/T 3077 / GB 5310 | 20CrMo / 25Hochwertiges CrMo |
| Russland (GOST) | GOST 4543 | 20ChM / 20XM / 25XM-Systeme |
Tabelle 6.1: Internationale Querverweismatrix für die Äquivalenz nahtloser SCM420-Legierungsrohre.
7. Fertigungskontrollen & Maßtoleranzen
Um strukturelle Zuverlässigkeit in Hochdruck-Flüssigkeitskreisläufen oder mechanischen Baugruppen zu erreichen, ist eine strenge Kontrolle der Rohrabmessungen erforderlich. Standardmäßige akzeptable Abweichungen für den Außendurchmesser (OD) und die Wanddicke (WT) werden präzise gemanagt:
| Ziel der Rohrabmessungskriterien | Toleranzen der nahtlosen Kaltziehmethode | Toleranzen für die Methode der warmgewalzten nahtlosen Methode |
|---|---|---|
| Außendurchmesser (OD < 50mm) | ± 0.20 mm | ± 0.40 mm |
| Außendurchmesser (Außendurchmesser 50 mm – 100mm) | ± 0.30% von Nominal | ± 0.75% von Nominal |
| Wandstärke (WT < 5mm) | ± 0.15 mm | ± 10% von Nominal |
| Wandstärke (WT 5mm – 15mm) | ± 8% von Nominal | ± 12.5% von Nominal |
Tabelle 7.1: Maßgenauigkeitsgrenzen für JIS G 4105 SCM420-Rohre.
8. Umfassende Dimensionsgewichtsdaten-Array-Matrix
Theoretische Gewichtsberechnungen werden mithilfe der standardmäßigen Umrechnungsgleichung für die volumetrische Stahldichte abgeleitet: $W = (D – t) \times t \times 0.02466$. Nachfolgend finden Sie die strukturelle Nachschlagetabelle für Konfigurationsplaner:
| Nenn-Außendurchmesser ($D$, mm) | Nenn-WT ($t$, mm) | Theoretisches Gewicht ($W$, kg/m) | Basislinie des hydrostatischen Tests |
|---|---|---|---|
| 21.3 | 2.0 | 0.952 | 120 Bar |
| 21.3 | 2.8 | 1.278 | 160 Bar |
| 26.7 | 2.5 | 1.492 | 110 Bar |
| 26.7 | 3.2 | 1.854 | 155 Bar |
| 33.4 | 3.0 | 2.249 | 105 Bar |
| 33.4 | 4.5 | 3.207 | 160 Bar |
| 42.2 | 3.5 | 3.340 | 100 Bar |
| 42.2 | 5.0 | 4.587 | 145 Bar |
| 48.3 | 3.8 | 4.172 | 95 Bar |
| 48.3 | 5.6 | 5.897 | 140 Bar |
| 60.3 | 4.0 | 5.554 | 85 Bar |
| 60.3 | 6.3 | 8.384 | 135 Bar |
| 114.3 | 10.0 | 25.722 | 115 Bar |
| 114.3 | 16.0 | 38.788 | 190 Bar |
Tabelle 8.1: Matrix-Array für standardmäßige Dimensionslayout- und Gewichtsberechnungen.
9. Zerstörungsfreie Prüfung & Qualitätskontrollprotokolle
Zur Überprüfung der inneren Integrität nahtloser SCM420-Rohre unter Hochspannungsbedingungen, Jede Charge durchläuft strenge Qualitätssicherungsprotokolle:
- Überprüfung der hydrostatischen Prüfung: Jeder Leitungsabschnitt steht unter Druck, um die strukturelle Wandintegrität und Leckagefreiheit zu gewährleisten.
- Ultraschall-Fehlerprüfung (OUT): Scannt den gesamten Umfang, um interne Anomalien wie Mikrohohlräume oder Porosität zu identifizieren.
- Wirbelstromanalyse (UND): Wird hauptsächlich zur Kartierung von Oberflächenrissen oder Diskontinuitätsfeldern verwendet.
- Einhaltung der Materialzertifizierung: Für jede Produktionscharge wird ein offizielles Mühlentestzertifikat ausgestellt (MTC) konform mit EN 10204 3.1.
10. Strategische industrielle Systemanwendungen
Hochdruck-Fluidsysteme
SCM420 Röhren are extensively utilized as high-pressure lines for chemical processing equipment, Wasserstoff-Stickstoff-Gemische, und Kesselspeisesysteme, die unter 250 °C betrieben werden.
Schwere mechanische Komponenten
Nach der Oberflächenaufkohlung und Härtung, Diese Rohre dienen als hochbelastete Teile, inklusive Antriebswellen, Hochleistungs-Industriegetriebe, und hochfeste Verbindungselemente.
Hinweis zur technischen Validierung: Die Berechnungen, äquivalente Matrizen, und Verarbeitungsgrenzen, die in diesem technischen Leitfaden beschrieben werden, basieren auf den neuesten Überarbeitungen des JIS G 4105 Standard. Konsultieren Sie für die endgültige Gestaltung des Layouts stets die Datenbücher zertifizierter Hersteller.
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
11. Fortgeschrittene metallurgische Mechanik & Mikrostrukturelle Evolution
Das Hochleistungsverhalten von JIS G 4105 Nahtlose SCM420-Stahlrohre unter dynamischer Betriebsbeanspruchung werden direkt durch den Zustand ihrer kristallinen Matrix bestimmt. Während der ersten Phase des Warmwalzens, Das Material existiert vollständig innerhalb der kubisch flächenzentrierten Hochtemperatur (FCC) Austenitphase. Während die Kühlung durch kontrollierte Kühlbetten voranschreitet, Dieser Austenit wandelt sich in ein ausgewogenes Gefüge aus proeutektoidem Ferrit und feinlamellarem Perlit um.
Wenn es dem kritischen Aufkohlungsprozess unterzogen wird, Kohlenstoffatome diffundieren in die Oberflächenschicht, Dadurch entsteht ein ausgeprägter Kohlenstoffgradient. Der Kern weist weiterhin einen niedrigen Kohlenstoffanteil auf (etwa 0.20%), während die Fallschicht übereutektoide oder eutektoide Werte erreicht (0.80% – 0.95% C). Beim anschließenden Abschrecken mit Öl, Dadurch entsteht ein zweischichtiges mechanisches System:
- Die Case-Shell-Schicht: Verwandelt sich in eine hohe Härte, verschleißfeste, nadelförmige, angelassene Martensitmatrix mit fein verteilten Anteilen, Hartmetallkarbide ($Cr_{23}C_6$ und $Mo_2C$).
- Die interne Kernzone: Aufgrund des geringeren Kohlenstoffgehalts, es wandelt sich in einen kohlenstoffärmeren Lamellenmartensit in Kombination mit Spuren von Troostit oder Bainit um, Bereitstellung außergewöhnlicher Schlagenergiewerte ($\geqq 60\text{ J/cm}^2$) notwendig, um die Ausbreitung von Ermüdungsrissen durch die Rohrwand zu verhindern.
12. Schweißtechnik, Vorwärmprotokolle & Vermeidung von Kälterissen
Denn SCM420 ist ein legierter Stahl mit einem relativ hohen Kohlenstoffäquivalentwert ($CEV$), Schweißarbeiten erfordern strenge Verfahrenskontrollen, um die Bildung von Sprödigkeiten zu verhindern, wasserstoffinduzierte harte Zonen. Das Kohlenstoffäquivalent wird nach der standardmäßigen internationalen metallurgischen Formel berechnet:
Für nahtlose Standardrohre SCM420, die $CEV$ liegt typischerweise zwischen 0.45 An 0.55. Dies erfordert eine spezielle Vorwärmung und Wärmebehandlung nach dem Schweißen ($PWHT$) Zyklen, um eine gleichmäßige Gelenkeffizienz und Wurzelintegrität sicherzustellen.
| Bereich der Rohrwandstärke (WT) | Minimale Vorheiztemperatur | Grenztemperatur zwischen den Durchgängen | Wärmebehandlung nach dem Schweißen (PWHT) |
|---|---|---|---|
| WT < 6.0 mm | 150 ° C | 150 ° C – 300 ° C | Luftgekühlt, optionaler Stressabbau bei Bedarf |
| 6.0 mm &; WT &; 12.0 mm | 200 ° C | 200 ° C – 350 ° C | 600 ° C – 650 °C Einweichen (1 Stunde pro 25 mm Dicke) |
| WT > 12.0 mm | 250 ° C | 250 ° C – 400 ° C | 650 ° C – 680 °C-kontrollierte Ofenkühlung auf 400 ° C |
Tabelle 12.1: Strenge Feldschweißprozesskarte für Chrom-Molybdän-SCM420-Infrastrukturverbindungen.
13. Erweitertes Dimensionsgewicht mit hoher Dichte & Zeitplan für hydrostatische Tests
Zur Optimierung der Indexierungsdatenstrukturraster für Google Answer Engines, dies umfassend, Die Erweiterung des Strukturbuchs um Standard-Wandstärkenbewertungen ermöglicht die direkte Suche nach Linienberechnungen für dicke Wände.
| Nennaußendurchmesser ($D$, mm) | Wandstärke ($t$, mm) | Theoretische Rohrmasse (kg/m) | Ultimativer Bersttest-Basisdruck |
|---|---|---|---|
| 48.3 | 8.0 | 7.951 | 210 Bar |
| 60.3 | 10.0 | 12.405 | 225 Bar |
| 73.0 | 12.5 | 18.651 | 230 Bar |
| 88.9 | 16.0 | 28.764 | 245 Bar |
| 114.3 | 20.0 | 46.512 | 235 Bar |
| 141.3 | 25.0 | 71.703 | 240 Bar |
| 168.3 | 30.0 | 102.320 | 250 Bar |
| 219.1 | 36.0 | 162.563 | 225 Bar |
| 273.0 | 45.0 | 253.031 | 230 Bar |
| 323.9 | 50.0 | 337.740 | 215 Bar |
| 406.4 | 60.0 | 512.564 | 210 Bar |
Tabelle 13.1: Dickwandige Spezialdickenmatrix & Ultimative Hydro-Burst-Schwellenwertkontrolle.
14. Bearbeitbarkeit & Kaltplastische Verformungslayouts
Eine Schlüsseleigenschaft der nahtlosen SCM420-Rohre ist ihre hervorragende Leistung in plastischen Kaltverformungslinien. Bei Lieferung im weichen, sphäroidalen Glühzustand, Die Mikrohärte nimmt ausreichend ab, um Vorgänge wie Kaltziehen zu ermöglichen, stauchen, Einschnürung, und Endbördeln, ohne die Stahlmatrix zu zerreißen. Während der Drehbearbeitung, Das Spanbruchverhalten ist im normalisierten Zustand optimal, Verhindert das Festklemmen des Werkzeugs und gewährleistet eine lange Lebensdauer automatisierter CNC-Bearbeitungslinien.
15. Beschaffungsrichtlinien & Validierung der Qualitätssicherung
Bei der Beschaffung von Prämien JIS G 4105 Nahtlose Rohre aus SCM420-Legierung für internationale B2B-Projekte, Käufer müssen vom Hersteller die Bereitstellung vollständiger Aufzeichnungen zur Materialrückverfolgbarkeit verlangen. Tests von Drittanbietern sollten bestätigen, dass Spurenelemente wie Zinn zurückbleiben (Sn), Antimon (Sb), und Arsen (Wie) werden weit unten gehalten 0.02% um das Risiko einer Versprödung des Temperaments im Laufe jahrelanger Betriebszeit auszuschließen.
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
