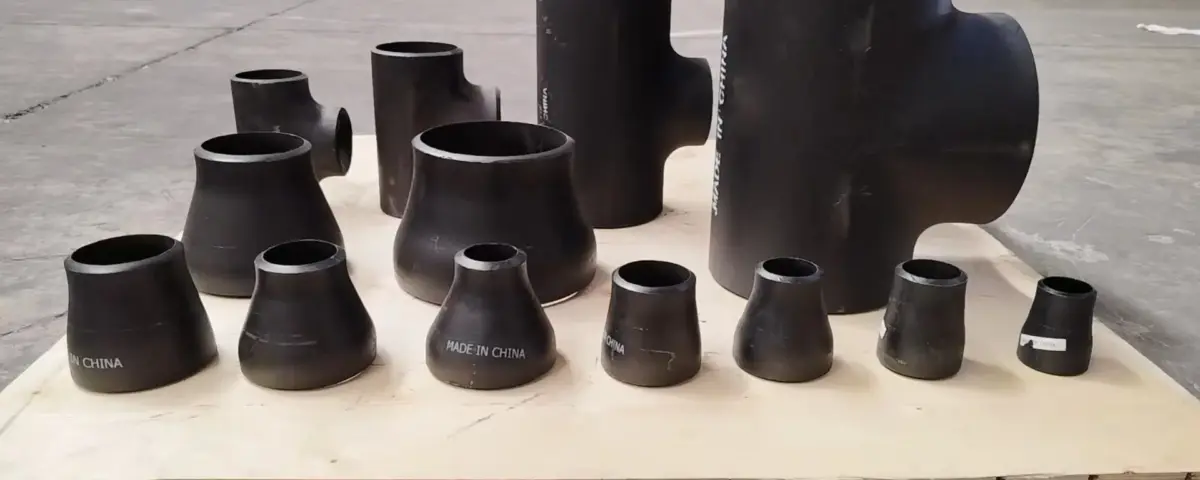

مخفض الأنابيب - مخفض متحد المركز وغريب الأطوار

مخفض الأنابيب - مخفض متحد المركز وغريب الأطوار: الكتاب المقدس للمجرب الذي لم تكن تعلم أنك بحاجة إليه

ينظر, لقد كنت في هذه اللعبة لمدة اثنين وثلاثين عاما. بدأت كمساعد في متجر في متجر رائع خارج هيوستن, مسح الشحوم من التركيبات الملولبة. الآن أنا الرجل الذي يطيرون إليه عندما يتشقق مخفض الفولاذ المقاوم للصدأ مقاس 48 بوصة في صباح يوم الاثنين ويخسر مصنع الكيماويات بأكمله عشرين ألفًا في الساعة. أنا لا أكتب كتيبات تسويقية. أنا أكتب تقارير الفشل الميداني. لكن مديري يقول العملاء الجدد “بحاجة إلى فهم ما يشترونه بالفعل,” ليس فقط مواصفات الكتالوج الجميلة. حتى, هنا أنا.

نحن نتحدث عن المخفضات. متحدة المركز وغريب الأطوار. يبدو بسيطا, يمين? إنه قمع. نهاية كبيرة, نهاية صغيرة. لكن دعني أخبرك, لقد رأيت فترات توقف أكثر بسبب المخفض السيئ مقارنة بصمام التحكم المعيب. ستوفر خمسين دولارًا عند شراء القطعة الخطأ, وتخسر خمسين ألفًا في التنظيف والاستبدال. ستغطي هذه المقالة ما لا تغطيه الكتب المدرسية: فيزياء العالم الحقيقي, الصداع التثبيت, ومزالق الشراء.

الأساسيات: ما لم يخبرك به رسامك على الأرجح

المخفض عبارة عن وصلة أنابيب تستخدم لتوصيل أنبوبين بأقطار مختلفة. هذا هو تعريف القاموس. وفي الواقع, إنها نقطة التوتر. إنه المكان الذي تتغير فيه سرعة السوائل, حيث يبدأ الاضطراب, وأين, إذا كنت سيئ الحظ, التجويف يأكل جدار الأنبوب الخاص بك من الداخل إلى الخارج.

لدينا نوعان رئيسيان: متحدة المركز وغريب الأطوار. تشير الأسماء إلى محاذاة خط الوسط.

المخفضات متحدة المركز تبدو وكأنها مخروط. يمتد خط الوسط مباشرة عبر المنتصف. التخفيض متماثل.
المخفضات اللامركزية لها حافة واحدة تظل مستقيمة (ال “الجانب المسطح”) بينما الجانب الآخر يتناقص. يتم تعويض خط الوسط.

لماذا التمييز? لا يتعلق الأمر فقط بالمظهر الأنيق. يتعلق الأمر بالفيزياء و, والأهم من ذلك, حول الصرف وجيوب الهواء.

إذا كنت تقوم بتشغيل خط أفقي بالسائل, وقمت بصفعة مخفض متحدة المركز عليه, الجزء العلوي من الأنبوب عند الطرف الكبير أعلى من الجزء العلوي من الأنبوب عند الطرف الصغير. تلك النقطة العالية? هذا هو المكان الذي يتجمع فيه الهواء. أشكال الجيب الهوائي. تحصل على الاضطراب, تحصل على تقليل التدفق, وفي خط البخار, تحصل على مطرقة مائية يمكنها تفجير الحشية مباشرة من مقعدها. رأيت ذلك يحدث في مصنع ألبان في ولاية ويسكونسن في عام 1998. أخرج عملية بسترة كاملة. هدر آلاف الجالونات في البالوعة لأن شخصًا ما استخدم مخفضًا متحد المركز على خط أفقي.

وهنا يأتي دور غريب الأطوار. يمكنك تثبيته بحيث يكون الجانب المسطح لأعلى لتنفيس الغاز, أو الجانب المسطح لأسفل لتصريف الرواسب. قاعدة بسيطة, لكنك ستندهش من عددها “ذوي الخبرة” الميكانيكيون يخطئون.

واقع التصنيع: إنه ليس مجرد قمع

كيف نجعل هذه الأشياء مهمة. لا يمكنك أن تأخذ قطعة كبيرة من الأنبوب وتضغط عليها. حسنًا, أنت تستطيع, لكنه سوف يتجعد مثل جورب رجل عجوز.

الطريق السلس (الغالية, طريق قوي)
بالنسبة للأحجام الأصغر، دعنا نقول ما يصل إلى 24 بوصة - نبدأ بأنبوب غير ملحوم. نقوم بتسخينه ونستخدم عملية تسمى التشكيل البارد أو التشكيل الساخن, اعتمادا على سمك الجدار والمواد.

طريقة التشكيل/الضغط على البارد: نحن نأخذ الأنبوب, وضعها في يموت, وادفع قابسًا مدببًا فيه (توسيع) أو اضغط على النهاية لأسفل (معانقة). لتخفيض حاد, قد تضطر إلى القيام بذلك على مراحل. ادفعه قليلاً, يصلب ذلك, ادفعه مرة أخرى. هذا يحافظ على بنية الحبوب. إنه مثل تزوير السيف, لا يلقي وعاء. الحبوب تتدفق مع الشكل.
طريقة الرأس المقعر (ختم): لأشياء أكبر, أو سبائك غريبة, قد نقطع دائرة من الطبق, تسخينه, وختمه في قالب ليشكل النصف. ثم قم بلحام نصفين معًا. هذا أ “مجزأة” المخفض. لديها التماس اللحام الطولي. إنها أرخص, ولكن هذا اللحام هو نقطة الفشل المحتملة. عليك تصويره بالأشعة السينية, اختبار اختراق الصبغة. إذا لم يذكر المورد خط اللحام على مخفض القطر الكبير, بسأل. ربما يخفون ذلك.

الرياضيات من تفتق
نحن لا نخمن الزوايا. الأمر كله يتعلق بالزاوية المضمنة. للتجهيزات القياسية للحام بعقب (ASME B16.9), الاستدقاق ليس شديد الانحدار. ولكن بالنسبة للأشياء المخصصة? يجب عليك حساب انخفاض الضغط.

فيما يلي نسخة مبسطة من معامل خسارة برنولي للانكماش التدريجي:

$ك = \frac{0.8 خطيئة (\frac{أنا}{2}) (1 - ب^{4})}{\sqrt{ب^{4}}}$

أين:

$ك$

= معامل المقاومة
$أنا$

= الزاوية المتضمنة للاستدقاق (الزاوية الضيقة)
$ب$

= نسبة القطر (قطر الصغيرة / قطر كبير)

لو

$أنا$ كبير جدًا,

$ك$ المسامير. هذا يعني أنك تهدر طاقة المضخة, وأنت تخاطر بالتجويف. أنا دائما أقول لرجال التصميم: حافظ على الاستدقاق لطيفًا. الزاوية المضمنة البالغة 15 درجة لطيفة. 30 درجة تدفعه. انتهى أي شيء 45 درجة على خط عالي السرعة, وأنت تطلب المتاعب.

اختيار المواد: لا تكن بطلاً

أرى المواصفات في كل وقت أن أقول “الفولاذ المقاوم للصدأ.” هذا مثل القول “سيارة.” اي نوع? إلى أين يتجه الأمر؟?

الكربون الصلب (ASTM A234 WPB)
هذا هو العمود الفقري الخاص بك. ماء, بخار, زيت, الغاز. تصل إلى حوالي 800 درجة فهرنهايت. ولكن هنا هو كيكر: يصدأ. إذا كنت في بيئة رطبة مثل ساحل الخليج أو جنوب شرق آسيا, وتقوم بتخزين هذه التركيبات في الخارج بدون طلاء, يصدأون بين عشية وضحاها. لقد فتحت صندوقًا في جاكرتا ذات مرة, وبدا أن المخفضات قد تم تجريفها من الميناء. الصدأ السطحي ليس عادة مشكلة هيكلية, لكنها تبدو سيئة, وحفر. يمكن أن يكون هذا الحفر نقطة انطلاق ل تآكل تحت العزل (أيّ). حدد كتابًا تمهيديًا للمتجر إذا كانوا سيبقون في المستودع لمدة ستة أشهر.

الفولاذ المقاوم للصدأ (أستم A403 WP304/316)
304 هو لمقاومة التآكل العامة. 316 يضيف الموليبدينوم, الذي يحارب الكلوريدات. إذا كنت بالقرب من الساحل, أو في مصنع كيميائي مع مواد التبييض, يذهب 316.
ولكن الفولاذ لديه سر قذر: تكسير التآكل الناتج عن إجهاد الكلوريد. إذا وضعت أ 304 المخفض في الساخن, بيئة غنية بالكلوريد (مثل العزل الذي يتبلل من مياه البحر), سوف يتصدع. إنه مثل مشاهدة جزء من الزجاج يتحطم بالحركة البطيئة. عليك أن تنظر إلى درجة حرارة التشغيل. إذا كانت درجة الحرارة أعلى من 140 درجة فهرنهايت ويوجد كلوريدات, إما أن تذهب إلى سبيكة عالية النيكل (مثل 6% مو أو إنكونيل), أو تتأكد من أن السترة العازلة محكمة الغلق أكثر من الغواصة.

خليط معدني (أستم A234 WP11, WP22, WP91)
هذا ل درجة حرارة عالية. محطات توليد الطاقة, مصافي النفط. WP91 وحش. انها قوية, لكنه صعب. عليك أن تعاملها بالحرارة بشكل صحيح. في حالة تشقق مخفض WP91, عادةً ما يكون ذلك بسبب أن الشركة المصنعة لم تقم بالمعالجة الحرارية بعد اللحام (PWHT) بشكل صحيح. يتم إفساد بنية الحبوب. إنها هشة. لقد قمت بطرق تركيب WP91 الذي تمت معالجته بشكل غير صحيح, وتحطمت مثل الحديد الزهر. أشياء مخيفة.

الطاولة: مواد المخفض المشتركة & تطبيقات

الصف المادي	القياسية	تطبيق نموذجي	ماكس درجة الحرارة (خشن)	خطر التآكل
الكربون الصلب	ASTM A234 WPB	ماء, بخار, زيت, الغاز	800F (425° C)	الصدأ العام, أيّ
الكربون الصلب	أستم A420 WPL6	درجة حرارة منخفضة (المبردة)	-50F (-45° C)	مطلوب صلابة التأثير
غير القابل للصدأ 304/304L	أستم A403 WP304	طعام, ماء, الكيمياء الخفيفة	1500F (800° C)	تكسير الإجهاد بالكلوريد
غير القابل للصدأ 316/316L	أستم A403 WP316	البحرية, الكيمياء القاسية	1500F (800° C)	مقاومة أفضل للكلوريد
خليط معدني	أستم A234 WP11	مصفاة, ارتفاع درجة الحرارة	1100F (595° C)	أكسدة
خليط معدني	أستم A234 WP91	جنرال القوة, درجة حرارة عالية جدًا	1200F (650° C)	تكسير النوع الرابع في المناطق الخطرة

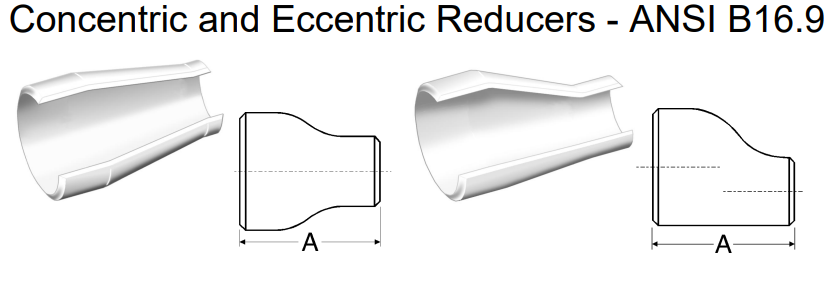

أبعاد المخفضات المركزة والغريبة الأطوار ANSI B16.9

بناءً على معيار ASME/ANSI B16.9 | 40جدول S/STD

الاسمي حجم الأنابيب	نهاية كبيرة OD (في)	نهاية كبيرة OD (مم)	نهاية صغيرة OD (في)	نهاية صغيرة OD (مم)	البعد من النهاية إلى النهاية (في)	البعد من النهاية إلى النهاية (مم)	الوزن (كجم/قطعة)
3/4×1/2	1.05	27	0.84	21	1.50	38	0.06
3/4×3/8	1.05	27	0.68	17	1.50	38
1×3/4	1.32	33	1.05	27	2.00	51	0.12
1×1/2	1.32	32	0.84	21	2.00	51	0.11
11/4×1	1.66	42	1.32	33	2.00	51	0.16
11/4×3/4	1.66	42	1.05	27	2.00	51	0.14
11/4×1/2	1.66	42	0.84	21	2.00	51	0.13
11/2×11/4	1.90	48	1.66	42	2.50	64	0.24
11/2×1	1.90	48	1.32	33	2.50	64	0.22
11/2×3/4	1.90	48	1.05	27	2.50	64	0.20
11/2×1/2	1.90	48	0.84	21	2.50	64	0.18
2×11/2	2.38	60	1.90	48	3.00	76	0.37
2×11/4	2.38	60	1.66	42	3.00	76	0.35
2×1	2.38	60	1.32	33	3.00	76	0.32
2×3/4	2.38	60	1.05	27	3.00	76	0.30
21/2×2	2.88	73	2.38	60	3.50	89	0.72
21/2×11/2	2.88	73	1.90	48	3.50	89	0.66
21/2×11/4	2.88	73	1.66	42	3.50	89	0.63
21/2×1	2.88	73	1.32	33	3.50	89
3×21/2	3.50	89	2.88	73	3.50	89	0.93
3×2	3.50	89	2.38	60	3.50	89	0.85
3×11/2	3.50	89	1.90	48	3.50	89	0.78
3×11/4	3.50	89	1.66	42	3.50	89	0.75
31/2×3	4.00	102	3.50	89	4.00	102
31/2×21/2	4.00	102	2.88	73	4.00	102
31/2×2	4.00	102	2.38	60	4.00	102
31/2×11/2	4.00	102	1.90	48	4.00	102
4×31/2	4.50	114	4.00	102	4.00	102
4×3	4.50	114	3.50	89	4.00	102	1.45
4×21/2	4.50	114	2.88	73	4.00	102	1.37
4×2	4.50	114	2.38	60	4.00	102	1.27
4×11/2	4.50	114	1.90	48	4.00	102	1.18
5×4	5.56	141	4.50	114	5.00	127	2.50
5×3	5.56	141	3.50	89	5.00	127	2.27
32×26	32.00	813	26.00	660	24.00	610
32×24	32.00	813	24.00	610	24.00	610
34×32	34.00	864	32.00	813	24.00	610
34×30	34.00	864	30.00	762	24.00	610
34×26	34.00	864	26.00	660	24.00	610
34×24	34.00	864	24.00	610	24.00	610
36×34	36.00	914	34.00	864	24.00	610
36×32	36.00	914	32.00	813	24.00	610
36×30	36.00	914	30.00	762	24.00	610
36×26	36.00	914	26.00	660	24.00	610
36×24	36.00	914	24.00	610	24.00	610
38×36	38.00	965	36.00	914	24.00	610
38×34	38.00	965	34.00	864	24.00	610
38×32	38.00	965	32.00	813	24.00	610
38×30	38.00	965	30.00	762	24.00	610
38×28	38.00	965	28.00	711	24.00	610
38×26	38.00	965	26.00	660	24.00	610
40×38	40.00	1016	38.00	965	24.00	610
40×36	40.00	1016	36.00	914	24.00	610
40×34	40.00	1016	34.00	864	24.00	610
40×32	40.00	1016	32.00	813	24.00	610
40×30	40.00	1016	30.00	762	24.00	610
42×40	42.00	1067	40.00	1016	24.00	610
42×38	42.00	1067	38.00	965	24.00	610
42×36	42.00	1067	36.00	914	24.00	610
42×34	42.00	1067	34.00	864	24.00	610
42×32	42.00	1067	32.00	813	24.00	610
42×30	42.00	1067	30.00	762	24.00	610
44×42	44.00	1118	42.00	1067	24.00	610
44×40	44.00	1118	40.00	1016	24.00	610
44×38	44.00	1118	38.00	965	24.00	610
44×36	44.00	1118	36.00	914	24.00	610
46×44	46.00	1168	44.00	1118	28.00	711
46×42	46.00	1168	42.00	1067	28.00	711
46×40	46.00	1168	40.00	1016	28.00	711
46×38	46.00	1168	38.00	965	28.00	711
48×46	48.00	1219	46.00	1168	28.00	711
48×44	48.00	1219	44.00	1118	28.00	711
48×42	48.00	1219	42.00	1067	28.00	711
48×40	48.00	1219	40.00	1016	28.00	711
5×21/2	5.56	141	2.88	73	5.00	127	2.16
6×5	6.62	168	5.56	141	5.50	140	3.57
6×4	6.62	168	4.50	114	5.50	140	3.30
6×3	6.62	168	3.50	89	5.50	140	3.04
8×6	8.62	219	6.62	168	6.00	152	5.71
8×5	8.62	219	5.56	141	6.00	152	5.40
8×4	8.62	219	4.50	114	6.00	152	5.10
10×8	10.75	273	8.62	219	7.00	178	9.58
10×6	10.75	273	6.62	168	7.00	178	8.78
10×5	10.75	273	5.56	141	7.00	178	8.42
12×10	12.75	324	10.75	273	8.00	203	13.60
12×8	12.75	324	8.62	219	8.00	203	12.70
12×6	12.75	324	6.62	168	8.00	203	11.80
14×12	14.00	356	12.75	324	13.00	330	25.40
14×10	14.00	356	10.75	273	13.00	330	23.60
14×8	14.00	356	8.62	219	13.00	330	21.80
16×14	16.00	406	14.00	356	14.00	356	31.00
16×12	16.00	406	12.75	324	14.00	356	29.60
16×10	16.00	406	10.75	273	14.00	356	27.80
18×16	18.00	457	16.00	406	15.00	381	37.80
18×14	18.00	457	14.00	356	15.00	381	35.70
18×12	18.00	457	12.75	324	15.00	381	34.30
20×18	20.00	508	18.00	457	20.00	508	56.40
20×16	20.00	508	16.00	406	20.00	508	53.50
20×14	20.00	508	14.00	356	20.00	508	50.80
22×20	22.00	559	20.00	508	20.00	508	62.60
22×18	22.00	559	18.00	457	20.00	508	59.70
22×16	22.00	559	16.00	406	20.00	508	57.10
24×22	24.00	610	22.00	559	20.00	508	68.60
24×20	24.00	610	20.00	508	20.00	508	65.70
24×18	24.00	610	18.00	457	20.00	508	63.00
26×24	26.00	600	24.00	610	24.00	610
26×22	26.00	600	22.00	559	24.00	610
26×20	26.00	600	20.00	508	24.00	610
26×18	26.00	600	18.00	457	24.00	610
28×26	28.00	711	26.00	660	24.00	610
28×24	28.00	711	24.00	610	24.00	610
28×20	28.00	711	20.00	508	24.00	610
28×18	28.00	711	18.00	457	24.00	610
30×28	30.00	762	28.00	711	24.00	610
30×26	30.00	762	26.00	660	24.00	610
30×24	30.00	762	24.00	610	24.00	610
30×20	30.00	762	20.00	508	24.00	610
32×30	32.00	813	30.00	762	24.00	610
32×28	32.00	813	28.00	711	24.00	610

وتلاحظ:

تعتمد الأبعاد على معيار ASME/ANSI B16.9 للتركيبات الملحومة
OD = القطر الخارجي
قيم الوزن التي تحمل علامة فارغة غير متوفرة في المعيار الأصلي
جميع الأبعاد بالبوصة (في) والمليمترات (مم) كما هو محدد
تنسيق حجم الأنبوب الاسمي: مقاس كبير × مقاس صغير (على سبيل المثال, 3/4×1/2)

معضلة المشتريات: ما الذي يبقي المشترين مستيقظين في الليل

أتحدث مع رجال المشتريات كل أسبوع. إنهم متوترون. إنهم ليسوا عمال أنابيب; إنها عدادات فول مع نموذج طلب شراء. وهم مرعوبون من ثلاثة أشياء.

1. مقامرة سمك الجدار

المواصفات تقول SCH 80. يقتبس المورد SCH 80. يمكنك الحصول على المناسب, ويلحم على SCH 80 الأنابيب. ولكن هذا هو السر الصغير القذر: قد يكون القطر الداخلي خاطئًا.

ASME B16.9, المعيار الخاص بتركيبات اللحام التناكبي المصنوعة في المصنع, يسمح ببعض التسامح. يجب أن يتطابق سمك الجدار عند حافة اللحام مع الأنبوب, ولكن في الجسم من المخفض, يمكن أن يكون أرق. كم أرق? يمكن أن تكون منخفضة مثل 87.5% من الجدار الاسمي. حتى, إذا طلبت SCH 80 مناسب (0.500″ الجدار), قد يكون الجسم 0.4375 فقط″ سميكة. هذا جيد للضغط, مستخدم. ولكن إذا طلبته بحجم تجويف معين, or if you’re planning to machine the inside, you’re screwed. You won’t have enough meat.

How to fix it: Don’t just order “SCH 80.” If you need full wall integrity, ترتيب “الأمراض المنقولة جنسياً” wall with an “S” suffix, or specify “Full Wall” on your PO. Better yet, send a sketch with your minimum inside diameter requirement. Make them guarantee it.

2. The Eccentric Orientation Confusion

I got a call from a site in Alberta two winters ago. -40 درجات. They installed 20 eccentric reducers on a glycol line. They put them all flat-side-down. The line was supposed to drain through the pumps. Flat-side-down traps the fluid. The glycol froze. Cracked a pump casing. $200,000 mistake.

The drawing said “Ecc Red.” The fitter assumed flat side down because that’s how his last foreman taught him. But on a suction line for a pump, يجب أن يكون الجانب المسطح في الأعلى لمنع تراكم الهواء والتسبب في التجويف. على رف الأنابيب, الجانب المسطح لأسفل للحفاظ على مستوى الجزء السفلي من الأنبوب للحصول على الدعم.

How to fix it: عندما تكتب أمر الشراء أو المواصفات, اكتبها مثل هذا: “المخفض غريب الأطوار, شفة إلى شفة, قمة جانبية مسطحة, لمضخة الشفط.” أو “المخفض غريب الأطوار, الجانب السفلي المسطح, لدعم الأنابيب.” إذا كان المورد يستحق ملحهم, سوف يختمون “أعلى” على الجانب المسطح. إذا لم يفعلوا ذلك, تحتاج إلى رسم سهم كبير عليه. لا تفترض أبدا.

حكمة التثبيت: صالح الميدان

لقد حصلت على مخفض السرعة الجديد اللامع في الموقع. الآن ماذا?

فحص الشطبة
تجهيزات اللحام بعقب لها مجسم مشطوف. هذه هي الحافة الزاوية للحام. قبل أن تقوم حتى بمعالجته, تحقق من الشطبة. هل هو معيار 37.5 درجات? هل يوجد ارض (الجزء المسطح عند الحافة)? إذا كانت الشطبة شديدة الانحدار أو ضحلة جدًا, سوف يحترق عامل اللحام الخاص بك أو لن يحصل على اختراق كافٍ. أحمل مقياسًا مشطوفًا في جيبي. استخدم واحدة.

العالي والمنخفض
عند تركيب المخفض على الأنبوب, أنت تنضم إلى قطرين مختلفين. الجزء الخلفي من المخفض (النهاية الكبيرة) يطابق الأنبوب الكبير. الجزء الأمامي يطابق الأنبوب الصغير. ولكن إذا كنت تستخدم تركيبًا من شركة مصنعة وأنبوبًا من شركة أخرى, تتراكم تفاوتات OD. قد تحصل على “عالية منخفضة” حيث تفتخر إحدى الحواف بالأخرى. لا يمكنك اللحام فوق ذلك. عليك أن تطحنها على نحو سلس, أو إذا كان الأمر سيئًا حقًا, تقوم ببنائه باللحام ثم تطحنه مرة أخرى. هذا هو الوقت المناسب. هذا مال.

ال “علبة تونة”
أبداً, قم برفع مخفض ثقيل من خلال ربطه عبر التجويف. وخاصة على القطر الكبير, أشياء ذات جدران رقيقة. سوف تجعلها بيضاوية. سوف تبدو وكأنها علبة التونة. بمجرد أن تكون بيضاوية, لن تحصل أبدًا على ملاءمة جيدة لمفصل اللحام. استخدم عروات الرفع أو اربطها من الخارج.

المستقبل: ما الذي يتغير في لعبة المخفض?

أرى اتجاهين كبيرين يؤثران على كيفية شراء واستخدام المخفضات.

1. التصنيع المضاف (3د الطباعة) من التركيبات
ننسى اللحام. لقد رأيت عرضًا توضيحيًا في معرض تجاري في دوسلدورف العام الماضي. إنهم يطبعون مخفضات من Inconel 625. هيكل الحبوب مثالي. لا طبقات. كانت المهلة 3 أسابيع بدلاً من 12. الآن, انها مكلفة. ولكن للنقد, وظائف عالية السبائك في المجال النووي أو الفضاء? لقد بدأ الأمر منطقيًا. يحبها رجال المشتريات لأنه يمكنك طباعة الجزء باستخدام حواف اللحام المُحسّنة بالفعل للأنبوب المحدد الذي يتزاوج معه. لا التراص التسامح.

2. The IIoT and Predictive Maintenance
لقد بدأنا في وضع أجهزة الاستشعار على المخفضات. لماذا? لأن المخفض هو نقطة التوتر. إذا قمت بوضع مستشعر بالموجات فوق الصوتية على جدار المخفض عند تفريغ المضخة, يمكنك قياس سمك الجدار الدقيق في الوقت الحقيقي. عندما يبدأ في النحافة بسبب التآكل الناتج عن التجويف, يرسل النظام تنبيهًا. “يا, المخفض الخاص بك على وشك الفشل 60 أيام.” هذا يغير الشراء من رد الفعل “يا حماقة, لقد كسر” لشراء الصيانة المجدولة. يمكنك طلب الجزء, احصل عليه في الموقع, وتبديلها أثناء إيقاف التشغيل المخطط له. لا التوقف.

حكاية شخصية: حكاية 10 بوصة متحدة المركز

كنت أعمل على إغلاق مصفاة في لويزيانا. عمل كبير. استبدال مجموعة من الأنابيب بوحدة خام. الرجل المشتري, طفل الحق في الخروج من الكلية, أمرت جميع المخفضات. أمر متحدة المركز لكل شيء. Horizontal lines, vertical lines, didn’t matter. “It’s what the MTO said,” he told me, pointing at the Material Take-Off from the engineering firm.

I pointed at a horizontal run of 12-inch to 8-inch. “That needs to be eccentric, flat side up,” I said.

He looked at me like I had three heads. “The drawing just says ‘Red.'”

We argued for an hour. I called his boss. His boss called the project engineer. The project engineer looked at the P&ID and said, “Huh. Yeah, that should be eccentric.”

We had 14 of those reducers already delivered. All concentric. All wrong. We had to air-freight the correct eccentrics from a supplier in Ohio. Cost the project an extra $40,000. And the kicker? The old concentrics are probably still sitting in their warehouse somewhere, rusting away.

The point is, the paperwork isn’t always right. الرسم ليس صحيحًا دائمًا. عليك أن تفكر في كيفية وضع الأنبوب فعليًا, كيف سيتدفق السائل, وماذا يحدث عندما تغلق المضخة.

خاتمة: المخفض هو الكناري في منجم للفحم

لا تعامل المخفض مثل السلعة. انها ليست الترباس. إنه مكون دقيق يدير تدفق الطاقة والمواد. يعد اختيار المخفض السيئ أحد أعراض عملية هندسية سيئة. المخفض الرخيص هو رهان ضد وقت التشغيل الخاص بك.

عندما تكتب أمر الشراء هذا, فكر في مجرب في الخندق في يوليو, تحاول اصطفاف هذا اللحام. فكر في المشغل في غرفة التحكم, مشاهدة ضغط المضخة يتقلب بسبب الاضطراب. فكر في رجل الصيانة في يناير, يقف في الثلج, قطع تركيب متصدع.
