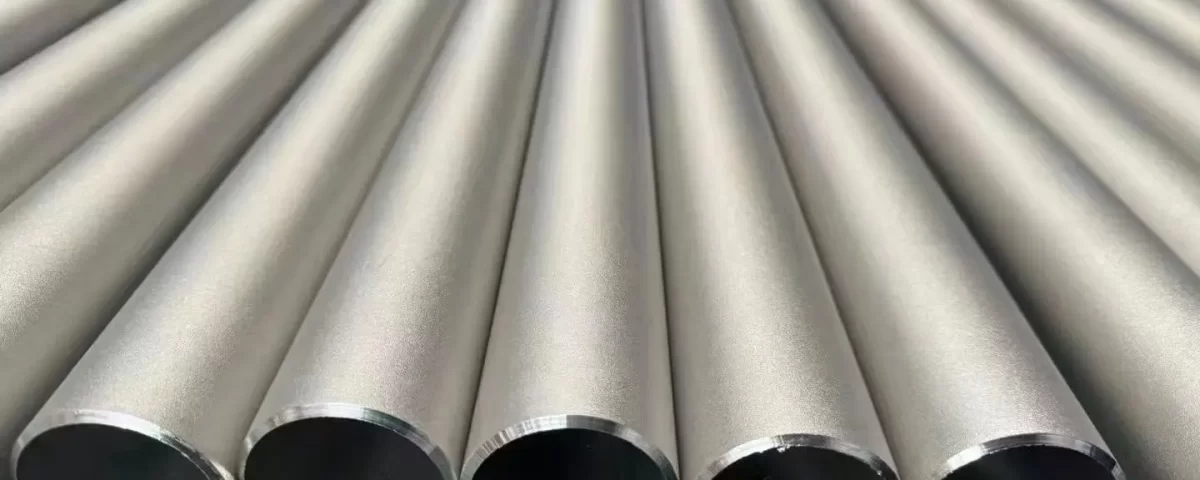

Paip Keluli Tahan Karat AISI 317L | UNS S31703 DIN 1.4438

Intipati teknikal AISI 317L (dikenal pasti secara global dengan sebutan UNS S31703 atau DIN angka Eropah 1.4438) mewakili kemuncak evolusi keluli tahan karat austenit siri 300, direka khusus untuk menolak sempadan rintangan kakisan setempat melebihi keupayaan 316L yang lebih biasa. Bahan ini bukan sekadar variasi daripada pendahulunya; ia adalah tindak balas metalurgi khusus kepada yang agresif, kaya dengan klorida, dan persekitaran berasid yang terdapat dalam bahan kimia moden, petrokimia, dan industri pulpa dan kertas. Untuk memahami 317L adalah untuk memahami hubungan sinergistik antara molibdenum dan nitrogen dalam matriks austenit, dan bagaimana unsur-unsur ini bekerjasama untuk mengekalkan filem pasif yang teguh di bawah keadaan yang akan memulakan pitting cepat atau kakisan celah dalam aloi yang lebih rendah. Penyelaman mendalam ke dalam seni bina teknikal bahan ini meneroka logik metalurgi, keperluan pemprosesan, dan prestasi mekanikal yang menentukan kegunaannya dalam sistem pengangkutan bendalir yang paling menuntut di dunia.

Logik Metalurgi: Pengayaan dan Kestabilan

Pada terasnya, AISI 317L ialah keluli tahan karat austenit kromium-nikel-molibdenum. Walaupun ia berkongsi kubik berpusat muka ($\text{FCC}$) struktur kristal semua keluli 300 siri, keistimewaannya terletak pada kepekatan tinggi molibdenum. Di mana 316L biasanya berlegar-legar $2.0\%$ kepada $3.0\%$ molibdenum yang kaya, 317L memerlukan julat daripada $3.0\%$ kepada $4.0\%$. ini $1\%$ peningkatan mungkin kelihatan kecil dalam pandangan sepintas lalu, tetapi dalam bidang elektrokimia, ia adalah transformatif. Molibdenum ialah agen utama untuk menstabilkan lapisan oksida pasif terhadap kesan depasif ion klorida.. Apabila atom klorin menyerang permukaan, mereka cuba menembusi lapisan kromium oksida untuk memulakan lubang. Atom molibdenum, diletakkan secara strategik dalam kekisi, melambatkan pembubaran anodik logam dalam lubang permulaan, dengan berkesan “penyembuhan” pelanggaran sebelum ia boleh merebak menjadi kegagalan setempat yang dahsyat.

yang “L” penetapan, berdiri untuk “Karbon rendah,” adalah sama kritikal. Dengan mengehadkan karbon kepada maksimum $0.030\%$, aloi pada asasnya menghapuskan ancaman pemekaan semasa proses kimpalan. Dalam varian karbon yang lebih tinggi, zon yang terjejas haba ($\text{HAZ}$) bersebelahan dengan kimpalan sering mengalami pemendakan kromium karbida ($\text{Cr}_{23}\text{C}_6$) sepanjang sempadan bijian. Kerpasan ini merompak kawasan sekitar kromium, mewujudkan zon kelemahan setempat yang dikenali sebagai “zon sensitif,” yang sangat mudah terdedah kepada kakisan antara butiran. Dalam 317L, karbon sangat terhad sehingga kinetik pembentukan karbida diperlahankan kepada kadar yang boleh diabaikan, membenarkan paip digunakan dalam keadaan dikimpal dalam kebanyakan persekitaran yang menghakis tanpa memerlukan penyepuhlindapan larutan selepas kimpalan. Ini menjadikannya calon yang ideal untuk pemasangan medan berskala besar di mana rawatan haba sekunder adalah mustahil secara logistik.

Jadual I: Komposisi kimia (ASTM A312 / A213 / Piawaian A269)

Had kimia yang tepat untuk 317L memastikan bahawa keseimbangan unsur pembentuk austenit dan pembentuk ferit dikekalkan, menghalang pembentukan fasa yang tidak diingini semasa pemejalan atau servis.

Nombor setara rintangan pitting ($\text{PREN}$) untuk 317L, dikira sebagai $\text{PREN} = \% \text{Cr} + 3.3 \times \% \text{Mo} + 16 \times \% \text{N}$, biasanya berkisar antara $28$ dan $33$. Ini adalah lonjakan ketara daripada $\text{PREN}$ daripada $23-26$ terdapat dalam 316L, meletakkan 317L dalam tahap prestasi yang lebih tinggi untuk mengendalikan asid organik panas, mencairkan asid sulfurik, dan kompleks “minuman keras” digunakan dalam proses pulping kraft. Kandungan nikel yang meningkat juga patut diberi perhatian; ia diperlukan untuk menstabilkan fasa austenit terhadap kesan ferritisasi molibdenum tinggi, memastikan bahan kekal austenit sepenuhnya dan bukan magnet walaupun selepas kerja sejuk atau berbasikal haba yang ketara.

Rawatan Haba dan Integriti Mikrostruktur

Untuk paip yang dihasilkan daripada 317L untuk memenuhi permintaan ketat perkhidmatan industri, keadaan mikrostrukturnya mesti dioptimumkan melalui penyepuhlindapan larutan. Proses ini bukan sekadar a “kelegaan” tekanan dalaman tetapi tetapan semula asas jam metalurgi. Semasa pembentukan sejuk atau kimpalan, bahan itu boleh membina kawasan setempat dengan terikan tinggi atau mendakan permulaan. Penyepuhlindapan larutan melibatkan pemanasan bahan pada suhu di mana semua unsur pengaloian dibubarkan sepenuhnya ke dalam larutan pepejal fasa tunggal. Untuk 317L, suhu ini mestilah cukup tinggi untuk memecahkan sebarang karbida kompleks atau fasa antara logam yang mungkin terbentuk.

Penyejukan pantas seterusnya, atau pelindapkejutan, adalah langkah yang paling penting. Jika penyejukan terlalu perlahan, bahan menghabiskan terlalu banyak masa dalam tetingkap suhu kritikal ($450^\circ\text{C}$ kepada $850^\circ\text{C}$) di mana fasa yang merosakkan boleh mendakan. Untuk 317L, kandungan molibdenum yang tinggi meningkatkan risiko membentuk Sigma ($\sigma$) fasa, sebatian antara logam rapuh yang merendahkan kedua-dua keliatan patah dan rintangan kakisan dengan teruk. Fasa sigma cenderung terbentuk pada sempadan butiran, memakan kromium dan molibdenum dan meninggalkan bahan terdedah kepada kerosakkan. Oleh itu, pelindapkejutan air yang cepat atau penyejukan udara paksa adalah wajib “membekukan” struktur austenit seragam yang dicapai pada suhu penyepuhlindapan, memastikan produk paip akhir mempunyai kemuluran maksimum dan kestabilan kimia.

Jadual II: Keperluan rawatan haba (AISI 317L / S31703)

Parameter berikut adalah piawai untuk memastikan penyelesaian semua mendakan dan homogenisasi struktur mikro.

Prestasi Mekanikal: Kekuatan dengan Kemuluran

Sifat mekanikal 317L adalah gambaran sifat austenitnya. Tidak seperti keluli martensit, yang dikeraskan dengan pelindapkejutan, atau keluli ferit, yang mempunyai kemuluran terhad, 317L menawarkan tahap yang tinggi “simpanan” kekuatan melalui pengerasan kerja. Manakala kekuatan hasilnya agak sederhana dalam keadaan anil, kekuatan tegangan muktamadnya adalah teguh, dan pemanjangannya adalah luar biasa—selalunya melebihi $40\%$. Ini bermakna paip 317L boleh mengalami ubah bentuk plastik yang ketara sebelum kegagalan, ciri keselamatan kritikal dalam sistem tekanan tinggi di mana a “bocor-sebelum-pecah” senario lebih disukai daripada mengejut, pecah rapuh.

tambahan pula, kandungan nikel yang tinggi mengekalkan keliatan bahan pada suhu kriogenik. Tidak seperti keluli karbon, yang mengalami peralihan mulur kepada rapuh apabila suhu menurun, 317L kekal lasak dan tahan hentaman hingga ke suhu serendah $-196^\circ\text{C}$. Ini menjadikannya sesuai untuk proses kimia tertentu yang melibatkan gas cecair atau aliran proses yang sangat sejuk. Pengukuhan larutan pepejal yang disediakan oleh molibdenum dan nitrogen memastikan bahawa walaupun bahan itu mulur, ia masih mengekalkan ketegaran struktur yang mencukupi untuk menahan ubah bentuk di bawah pengembangan haba dan tegasan penguncupan yang biasa dalam reaktor kimia.

Jadual III: Keperluan Tegangan dan Kekerasan (Keadaan Annealed)

Jadual berikut menggariskan metrik prestasi mekanikal minimum yang mesti disahkan melalui ujian piawai untuk mana-mana kumpulan paip yang akan diperakui.

Aplikasi Perindustrian dan Kesesuaian Alam Sekitar

Nilai strategik 317L paling ketara dalam persekitaran di mana asid sulfurik dan asid organik berleluasa. Dalam industri pulpa dan kertas, terutamanya dalam loji peluntur di mana klorin dioksida dan asid sulfurik menghasilkan bahan yang sangat menghakis “sup,” 317L selalunya bahan pilihan melebihi 316L. Begitu juga, dalam penyahsulfuran gas serombong ($\text{FGD}$) sistem loji kuasa, di mana gas ekzos digosok daripada oksida sulfur, kondensat yang terhasil adalah sangat berasid dan kaya dengan klorida. 317Paip L menyediakan jangka hayat yang diperlukan dalam ini “basah” zon di mana keluli karbon akan lenyap dalam beberapa minggu.

Dalam industri pemprosesan kimia, 317L sering digunakan dalam pengeluaran dakwat, pewarna, dan prekursor farmaseutikal yang melibatkan sebatian halogen kompleks. Penentangannya terhadap “sumuran” adalah kuncinya; dalam proses farmaseutikal ketulenan tinggi, malah satu lubang mikroskopik boleh menampung bakteria atau mencemari kumpulan berjuta-juta dolar. Yang licin, permukaan pasif bagi paip 317L, digabungkan dengan penentangannya terhadap serangan setempat, memastikan kebersihan proses dan kebolehpercayaan sistem selama beberapa dekad perkhidmatan.

Kesimpulan: Pilihan Pakar

AISI 317L / S31703 bukan a “tujuan am” keluli; ia adalah aloi pakar. Ia mewakili perkembangan logik teknologi tahan karat austenit, di mana molibdenum dimanfaatkan kepada kecekapan maksimumnya dalam rangka kerja 300 siri. Untuk pengilang dan jurutera, ia memerlukan tahap disiplin yang lebih tinggi dalam kimpalan dan rawatan haba untuk mengelakkan pembentukan fasa Sigma rapuh, tetapi ganjarannya ialah sistem paip dengan ketahanan yang tiada tandingan dalam persekitaran klorida berasid. Apabila proses perindustrian global bergerak ke arah suhu yang lebih tinggi, kepekatan bahan kimia yang lebih tinggi, dan keperluan hayat perkhidmatan yang lebih lama, peranan 317L sebagai “berprestasi tinggi” naik taraf kepada 316L menjadi semakin diperlukan.
