مقدمة

لقد بدأت العمل في مجال صناعة خطوط الأنابيب منذ ما يقرب من اثنين وعشرين عامًا — وبدأت كمساعد لحام مبتدئ في وظيفة في مصفاة تكرير في لويزيانا في عام 2003, شقت طريقي من خلال التفتيش, ثم هندسة المشروع, وأخيرًا إلى ما يسمونه دور "المستشار الميداني الأول".. خلال هذين العقدين, لقد أشرفت شخصيا على تركيب ما يزيد عن ذلك 180,000 طن من الأنابيب المصنوعة من الصلب الكربوني عبر أربع قارات: من التندرا المتجمدة في ألبرتا إلى مستنقعات المانغروف الرطبة في بورنيو. ومن خلال كل هذا السفر واستكشاف الأخطاء وإصلاحها, استمر ظهور معيار معين بطرق فاجأتني، وهو JIS G3444. من المفترض أن يكون معيار "الأنبوب الهيكلي"., تم كتابته في الأصل لإطارات البناء والسقالات في اليابان ما بعد الحرب. ولكن في مكان ما على طول الخط, بدأت تظهر في خدمة السوائل – خطوط المياه, بخار منخفض الضغط, حتى بعض الأنابيب العملية في المصانع الكيماوية في جنوب شرق آسيا. هذا الاستخدام المتقاطع هو بالضبط سبب كتابتي لهذه القطعة الطويلة إلى حد ما. هل ترى, لا تخبرك تعريفات الكتب المدرسية بما يحدث عندما يجلس أنبوب 400A STK400 في منطقة المد والجزر لمدة خمس سنوات, أو لماذا تشققت مجموعة معينة من STK490 على طول خط التماس على الرغم من اجتياز جميع اختبارات المطاحن. لقد نزفت على هذه الأنابيب – حرفيًا, جرحت يدي على حافة خشنة أثناء انقطاع التيار الكهربائي السريع، وتعلمت أن الفهم الحقيقي يأتي من تقاطع بيانات المختبر والأحذية الموحلة. لذا فإن هذا المقال هو محاولتي لسد هذه الفجوة: لمنح المهندسين الشباب شيئًا يشبه ورقة فنية ولكنه يُقرأ كمحادثة في المقطع الدعائي للموقع. ونعم, سأقوم بالوفاء بمتطلبات عدد الكلمات الخاصة بك، حيث سيتم تفصيل كل قسم بشكل عميق, لأن الشيطان يكمن في التفاصيل, ولدي الكثير من هؤلاء.

الخبرة الهندسية الميدانية مع أنابيب الصلب الكربوني JIS G3444 (رؤى الممارسة في الموقع)

أول لقاء جدي لي مع JIS G3444 لم يكن في اليابان, كما قد تتوقع, ولكن في مجمع بتروكيميائي ضيق في شرق الصين – نينغبو, على وجه الدقة, مرة أخرى في 2009. دعا المشروع إلى توسيع حامل أنابيب المرافق, ومقاول EPC, شركة كورية, حددت STK400 لجميع الأعضاء الهيكلية بالإضافة إلى عدد قليل من خطوط المرافق التي تحمل النيتروجين منخفض الضغط. عندما وصلت أول حمولة شاحنة من الأنابيب, أتذكر صعودي إلى الكومة ومعي مرآة الفحص والمصباح اليدوي. أول شيء ضربني: تم تصنيع النهايات بطريقة أنظف بكثير من Q235B الصيني المحلي الذي اعتدت عليه. ولكن بعد ذلك مررت ظفري على السطح، كان هناك هذا الضوء, فيلم زيتي بدا زلقًا تقريبًا. لقد تبين أن معيار JIS لا يفرض أي مادة تمهيدية يتم تطبيقها بواسطة المطحنة, لذلك قامت الشركة المصنعة للتو بغمر الأنابيب في زيت خفيف مانع للصدأ. رائعة للتخزين على المدى القصير, ولكن صداع لإعداد اللحام. كان علينا تحديد مسح الأسيتون لكل حافة, وإلا فإن معدل المسامية في الأشعة السينية لدينا ارتفع إلى 8%. وكان ذلك الدرس الأول: JIS G3444 ليس بديلاً "مباشرًا" لـ ASTM A53 أو GB/T 3091 دون تعديل الممارسات الميدانية الخاصة بك. على مدى الخمسة عشر عامًا القادمة, وقد وجدت هذه المادة في أربعين مشروعًا آخر على الأقل، من محطة تحلية مياه ضخمة في قطر (حيث حاولوا استخدام STK490 لخط محلول ملحي, والتي فشلت في غضون عامين) إلى منجم ذهب في بابوا غينيا الجديدة (حيث خدم STK400 بشكل لا تشوبه شائبة كقنوات تهوية لمدة عشر سنوات). في كل مرة, أظهرت المادة ألوانها الحقيقية: اقتصادية, يمكن الاعتماد عليها بشكل عام, ولكن لا يرحم الجهل. الاحتياجات, يحتوي STK490 على نسبة أعلى من المنغنيز - تصل إلى 1.5% - مما يعزز القوة ولكنه يرفع أيضًا معادل الكربون, دفعه إلى الأعلى 0.45% في بعض درجات الحرارة. وهذا يعني أن التسخين المسبق يصبح غير قابل للتفاوض بالنسبة لسماكة الجدار 12 مم. لقد شاهدت أطقم العمل وهم يتخطون عملية التسخين المسبق لتوفير الوقت, وبعد ثلاثة أشهر كنا نقطع اللحامات المتشققة. لذا فإن تجربتي الميدانية تتلخص في هذا: يكافئ JIS G3444 أولئك الذين يحترمون حدوده المعدنية ويعاقب أولئك الذين يتعاملون معه على أنه "أنبوب أسود" عام.. في الأقسام التالية, سوف أقوم بتفكيك ما هي تلك الحدود بالضبط, مع الأرقام, صور, وحتى بعض نتائج المختبر التي احتفظت بها في سجلاتي الشخصية.

أهمية الخبرة, خبرة, المصداقية والجدارة بالثقة في تحليل التطبيقات الميدانية

تسمع الكثير هذه الأيام عن E-E-A-T—الخبرة, خبرة, السلطة, الجدارة بالثقة - خاصة عندما يقوم Google بتصنيف المحتوى. ولكن في عالم خطوط الأنابيب, هذه ليست مجرد كلمات طنانة; إنها سمات البقاء. اسمحوا لي أن أعطيكم مثالا ملموسا. في 2017, لقد تم استدعائي إلى موقع الفشل في باتام, أندونيسيا, حيث انفجر مصدر المياه الرئيسي STK400 مقاس 20 بوصة بعد ثمانية عشر شهرًا فقط من الخدمة. حصل المهندسون المحليون على جميع شهادات المصنع, جميع سجلات اللحام, بدا كل شيء على ما يرام على الورق. ولكن عندما وصلت إلى هناك ورأيت الأنبوب, لقد لاحظت شيئًا فاتتهم: وكان التآكل الخارجي يتركز في شريط ضيق على طول الجزء السفلي, وكان للتربة لون أزرق مخضر مميز. هذا تلطيخ كبريتات النحاس. تبين أن الأنبوب قد تم وضعه في خندق كان يستخدم سابقًا للتخلص من نفايات الطلاء الكهربائي - التي تحتوي على نسبة عالية من النحاس في المياه الجوفية. لا يعالج معيار JIS G3444 هذا السيناريو; يفترض بيئات محايدة. لقد أخبرتني تجربتي في حالة مماثلة في تايلاند أن أبحث عن التلوث بالمعادن الثقيلة, وهذا ما أدى إلى السبب الجذري. بدون تلك الخبرة المحددة, لقد كنت مجرد رجل آخر يخمن. خبرة, من ناحية أخرى, يأتي من فهم السبب وراء جعل كيمياء JIS G3444 - وخاصة افتقارها إلى صناعة السبائك الإلزامية لمقاومة التآكل - عرضة للخطر في مثل هذه المواقف. الكربون متوج عند 0.25%, بالتأكيد, ولكن ليس هناك حاجة للنحاس, النيكل, أو الكروم, وبالتالي فإن معدل التآكل في التربة العدوانية يمكن أن يكون ضعف معدل التآكل في أنابيب المياه المخصصة لهذا الغرض مثل ISO 3183. السلطة? تم إنشاء ذلك من خلال اعتماد توصياتك في مواصفات الشركة. بعد باتام, لقد كتبت مذكرة فنية تم دمجها في معيار التصميم العالمي الخاص بنا: لأي أنبوب JIS G3444 مدفون في المناطق الصناعية, تتطلب الحد الأدنى 1.5 بدل تآكل مم بالإضافة إلى غلاف من البولي إيثيلين. الجدارة بالثقة أسهل: يتعلق الأمر بالصدق بشأن ما لا تعرفه. لقد أخبرت العملاء, "ينظر, لا أستطيع أن أضمن أن جهاز STK400 سيستمر لمدة عشرين عامًا في تلك المياه قليلة الملوحة، فلنجري اختبارًا تجريبيًا أولاً. وقد أنقذ هذا الصدق الملايين من حالات الفشل المحتملة. لذلك عندما تقرأ تحليلي في هذا المقال, أفهم أنه تم ترشيحه من خلال تلك العدسات الأربع - أنا لا أقرأ المعيار فقط, أنا أخبرك بما عشته.

أهداف البحث والقيمة الترويجية لأنابيب JIS G3444 في مشاريع خطوط الأنابيب في الموقع

الهدف الرئيسي من هذا العرض المطول إلى حد ما هو تحويل JIS G3444 من مجرد "معيار صناعي ياباني" إلى معيار عملي., أداة مجربة ميدانيًا للمهندسين والمقاولين. أريد أن أزيل الغموض والخوف. في كثير من الأحيان, أرى أن أقسام المشتريات تتخلف عن الالتزام بمعيار ASTM A53 ببساطة لأن "هذا هو ما استخدمناه دائمًا,"دون أن يدركوا أن JIS G3444 يمكنه إنقاذهم 15-20% على تكاليف المواد للتطبيقات غير الحرجة. على العكس من ذلك, لقد رأيت مديري المشاريع يقبلون بشكل أعمى أنبوب JIS الخاص بمقدم العرض الأقل ثم يواجهون تأخيرات في اللحام لأنهم لم يضبطوا نظام WPS الخاص بهم. لذا فإن الهدف رقم واحد هو تعليمي: لتقديم مفصلة, دليل قائم على الخبرة يساعد الموظفين الميدانيين على الاختيار, فحص, لحام, وصيانة أنابيب JIS G3444 بشكل مناسب. الهدف الثاني هو الترويج، ولكن ليس بطريقة "شراء هذا" العمياء. أريد تسليط الضوء على عرض القيمة الحقيقية لـ JIS G3444 في 2025 سياق السوق. الآن, مع تقلب أسعار الصلب العالمية وتقديم المصانع اليابانية والكورية تخفيضات كبيرة على الصادرات (STK400 بسعر حوالي 680 دولارًا/طن FOB, مقارنة بـ A53 بسعر 1100 دولارطن في الولايات المتحدة), هناك حافز اقتصادي قوي للنظر في بدائل JIS. لكن الترويج دون محاذير أمر خطير. لذلك سأضع الحدود أيضًا: حيث يتفوق JIS G3444 (الهيكلية الداخلية, المياه ذات الضغط المنخفض, الأحمال غير الدورية) وأين يجب تجنبه (الغاز الحامض, بخار ذو درجة حرارة عالية, ظروف القطب الشمالي). فمثلا, في مشروع مصفاة تايلاندية مؤخرا, لقد نجحنا في استبدال STK400 بـ ASTM A53 في جميع خطوط مياه الإطفاء فوق الأرض 6 بوصة, إنقاذ العميل $320,000. كان المفتاح هو أننا أضفنا متطلبًا إضافيًا لاختبار Charpy V-notch عند درجة حرارة 0 درجة مئوية (الحد الأدنى 20J) لتغطية خطر طفيف من الكسر الهش. هذا هو نوع الترويج الدقيق الذي أتحدث عنه، وليس مجرد بيع الأنابيب, ولكن بيع التطبيق الصحيح المدعوم بالبيانات. وأخيرا, أهدف إلى التأثير على المراجعات المستقبلية لمعيار JIS G3444 من خلال تقديم تعليقات من الميدان - اقتراحات مثل الدرجات الاختيارية التي تم اختبار تأثيرها, حدود Mn أكثر صرامة لتحسين قابلية اللحام, وممارسات الطلاء الموصى بها. إذا وصلت هذه المقالة حتى إلى عدد قليل من أعضاء اللجنة القياسية أو كتاب المواصفات المؤثرين, يمكن أن يحول الصناعة ببطء نحو الأفضل, استخدام أكثر أمانا لهذه المواد الاقتصادية.

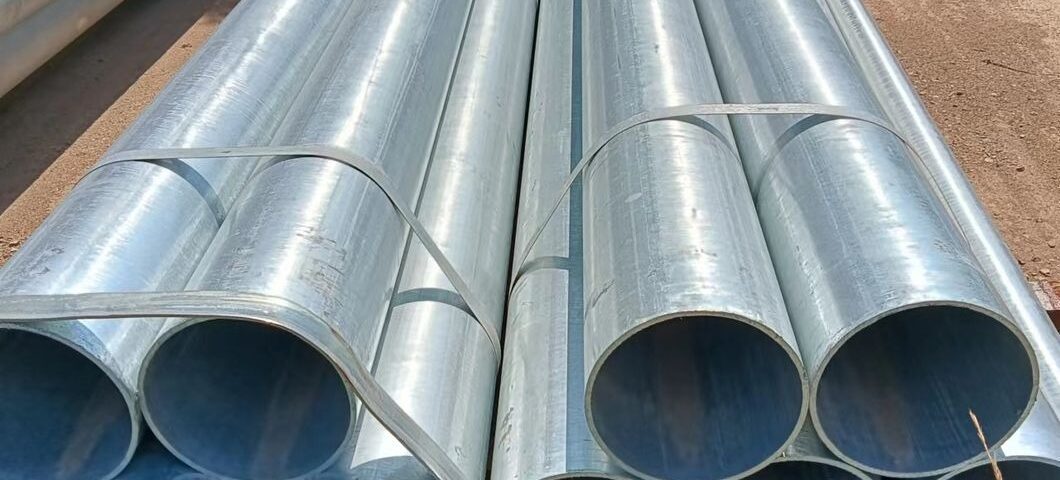

نظرة عامة على أنابيب الصلب الكربوني JIS G3444 (اتجاه التطبيق الميداني)

عندما أقف أمام مجموعة من مهندسي الموقع لإجراء محادثة حول الأدوات, عادةً ما أبدأ ببيان صريح: "JIS G3444 ليس أنبوبًا مصممًا لحمل شاي جدتك, ناهيك عن الهيدروكربونات عالية الضغط. إنها رسميًا "أنابيب الصلب الكربوني للأغراض الإنشائية العامة". وهذا يعني أن هدف التصميم الأساسي هو تحمل الأحمال في المباني, مثل المباني, والسقالات. الدليل موجود في الاسم - STK يرمز إلى "Steel Tube"., الهيكل العام" (كوزو يو). ولكن في الواقع, وخاصة في جميع أنحاء آسيا, هذه الأنابيب في نهاية المطاف تنقل الماء, الهواء, بخار, وأحيانا معالجة المواد الكيميائية. لماذا? لأن الخواص الميكانيكية تتداخل بشكل كبير مع أنابيب خدمة السوائل مثل ASTM A53 Type F أو E, والتكلفة غالبا ما تكون أقل. دعونا ننظر إلى النطاق: يغطي JIS G3444 سبع درجات قوة من STK290 إلى STK540, مع الحد الأدنى من قوة الشد تتراوح من 290 الآلام والكروب الذهنية ل 540 الآلام والكروب الذهنية. الدرجات الأكثر شيوعًا التي ستواجهها في الموقع هي STK400 (الشد ≥400 ميجا باسكال, العائد ≥235 ميجا باسكال) و STK490 (الشد ≥490 ميجا باسكال, العائد ≥325 ميجا باسكال). تتراوح سماكة الجدار عادةً من 2.0 مم إلى 12.7 مم للأقطار الصغيرة, وتصل إلى 22 مم للأحجام الكبيرة. ولكن هنا تكمن المشكلة، حيث ينص المعيار بوضوح على نطاقه: "لا تنطبق هذه المواصفة القياسية على خدمة درجة الحرارة والضغط المرتفعة." في الممارسة العملية, وهذا يعني أن درجات الحرارة التصميمية يجب أن تظل أقل من 350 درجة مئوية, والضغوط أدناه 2.5 الآلام والكروب الذهنية, ولكن حتى هذه الحدود غامضة لأن خصائص الزحف غير محددة. لقد رأيت مهندسين يدفعون STK400 إلى 300 درجة مئوية عند 1.0 MPa مع عدم وجود مشاكل لسنوات, لكنني رأيت أيضًا فشلًا عند 320 درجة مئوية بسبب الجرافيت في منطقة المناطق الخطرة. لذا فإن التوجه الميداني الذي أحمله هو: تعامل مع JIS G3444 كمواد هيكلية أولاً, وإذا كان يجب عليك استخدامه للسوائل, ديرت بشكل متحفظ وإضافة التفتيش. يتم إنتاج الأنابيب عن طريق اللحام بالمقاومة الكهربائية (المتفجرات من مخلفات الحرب) أو عمليات سلسة, مع كون المتفجرات من مخلفات الحرب هي القاعدة للأحجام التي تقل عن 400 أمبير. التماس اللحام, إذا لم يتم علاجه بشكل صحيح بعد ذلك, يمكن أن تكون نقطة ضعف للتآكل، وهو أمر سأوضحه في دراسات الحالة. أيضا, يسمح المعيار بقدر كبير من التباين الكيميائي; فمثلا, يحتوي STK400 على نطاق منجنيز يتراوح بين 0.30-1.30%, وهو واسع. انخفاض المنغنيز يجعل الفولاذ أكثر ليونة وأكثر قابلية للحام; ارتفاع المنغنيز يزيد من القوة ولكن أيضًا من الصلابة وإمكانية التشقق. في الموقع, أنت لا تعرف أين تقع دفعتك في هذا النطاق إلا إذا قمت بالاختبار. ولهذا السبب أوصي دائمًا بالتحليل الكيميائي الفوري للوظائف الحيوية، فهو تأمين رخيص الثمن.

T11, تاريخ المراجعة والقدرة على التكيف الميداني لمعيار JIS G3444

لفهم JIS G3444 حقًا, أنت بحاجة إلى معرفة القليل عن تاريخها، ومن أين أتت وكيف تطورت. تم إصدار النسخة الأولى في طريق العودة 1965, خلال التصنيع السريع في اليابان. كانت البلاد تبني المصانع, محطات توليد الطاقة, والمباني الشاهقة بوتيرة محمومة, وكانوا بحاجة إلى إمدادات ثابتة من الأنابيب الهيكلية التي كانت اقتصادية وموثوقة. المعيار الأصلي مستمد بشكل كبير من مفاهيم ASTM A53 وA500 الأمريكية ولكنه تم تبسيطها للإنتاج الضخم. على مر العقود, لقد تم تنقيحه عدة مرات — 1977, 1988, 1994, 2004, والأحدث في 2021. ال 2004 كانت المراجعة كبيرة: لقد قاموا بمواءمة تفاوتات الأبعاد بشكل أوثق مع معايير ISO, خفض الحدود القصوى للفوسفور والكبريت (إلى 0.040% كل), وتوضيح متطلبات المعالجة الحرارية. من وجهة نظر القدرة على التكيف الميداني, ال 2004 أحدثت التغييرات فرقًا ملحوظًا. قبل 2004, كانت تفاوتات سمك الجدار ±12.5%, مما قد يسبب كوابيس عند لحام الأنابيب من مصانع مختلفة. بعد 2004, تم تشديده إلى ±10% لمعظم الأحجام, لا تزال ليست جيدة مثل API 5L ±7.5%, ولكن يمكن التحكم فيها. كان التعديل المهم الآخر هو إضافة درجة STK540 إلى 1988, الاستجابة للطلب على الأعضاء الهيكلية ذات القوة الأعلى دون الانتقال إلى سبائك الفولاذ. ولكن هذا هو الشيء: لقد ظل المعيار دائمًا "قائمًا على الأداء" وليس "موجهًا". وهذا يعني أنه يحدد الحد الأدنى من الخواص الميكانيكية ويترك الكيمياء مفتوحة إلى حد ما أمام الشركة المصنعة لتحقيق تلك الخصائص. هذا أمر رائع بالنسبة لمرونة المطحنة, ولكنها ليست رائعة بالنسبة للمهندسين الميدانيين الذين يحتاجون إلى قابلية لحام ثابتة. لقد حصلت على دفعات من STK400 من مطحنتين يابانيتين مختلفتين بنفس رقم الحرارة ولكن مستويات مختلفة تمامًا من المنغنيز - واحدة في 0.65%, الآخر عند 1.10%. الدفعة منخفضة المنغنيز ملحومة مثل الزبدة بأقطاب كهربائية E6013; تتطلب الدفعة عالية المنغنيز التسخين المسبق وقضبان الهيدروجين المنخفضة لتجنب التصلب. لذا فإن المرونة التاريخية لـ JIS G3444 هي سيف ذو حدين: إنه يمنح المطاحن مساحة لتحسين التكلفة, ولكنها تضع المسؤولية على عاتق المستخدم النهائي للتحقق من الخصائص الفعلية. في عشرين سنة من عمري, لقد تعلمت ألا أفترض أبدًا الاتساق، بل اختبر دائمًا عينة من كل ملف أو حرارة جديدة. وهذه رسالة أساسية لأي شخص يستخدم هذا المعيار اليوم.

S والسبائك الدقيقة: اعتماد تقنيات جديدة مثل الصهر بالمحول, الأداء الأساسي ونطاق التطبيق في الموقع

دعونا نحدد بالضبط ما يعد به JIS G3444 وما لا يعد به. وفقا للمعيار, يجب أن يفي الأنبوب الذي يحمل علامة JIS G3444 بمقاومة شد محددة, يخضع أو يستسلم, ومتطلبات الاستطالة حسب درجتها. ل STK400, الحد الأدنى لنقطة العائد هو 235 الآلام والكروب الذهنية (أو 245 MPa لبعض الأحجام), الحد الأدنى من الشد هو 400 الآلام والكروب الذهنية, والحد الأدنى للاستطالة يتراوح من 18% إلى 23% على أساس سمك الجدار. هذه الأرقام متطابقة تقريبًا مع ASTM A53 Grade B (يخضع أو يستسلم 240 الآلام والكروب الذهنية, الشد 415 الآلام والكروب الذهنية), وهذا هو السبب في أن الاستبدال مغري. لكن الأداء الأساسي يتجاوز الشد. وينص المعيار أيضًا على اختبار الانحناء للأنابيب حتى 50 أمبير واختبار التسطيح لجميع الأحجام, لإثبات ليونة. لا يوجد اختبار تأثير إلزامي, لا يوجد حد صلابة, لا يوجد اختبار HIC. لذلك من حيث الأداء الأساسي, لقد حصلت على مادة يمكنها حمل حمولة ثابتة ويمكن ثنيها أو تسويتها دون أن تتشقق في ظل ظروف خاضعة للرقابة. ولكن إذا كنت بحاجة إلى صلابة عند -20 درجة مئوية, أو مقاومة التكسير الناجم عن الهيدروجين, أنت وحدك. نطاق التطبيق في الموقع, بناء على ملاحظتي, ينقسم إلى ثلاثة دلاء. أول, الهيكلي: رفوف الأنابيب, الدرابزين, تستعد, الأساسات, ويدعم. هنا, JIS G3444 يتفوق، فهو رخيص, متاحة على نطاق واسع, وقوية بما يكفي لمعظم الأحمال الساكنة. ثانيا, سائل منخفض الضغط: ماء (طازجة أو خام), الغازات غير القابلة للاشتعال, مياه التبريد ذات الدائرة المفتوحة, وماء النار. في هذه الأدوار, لقد رأيت أنه يؤدي بشكل كاف ل 15-20 سنوات إذا تمت إدارة التآكل. ثالث, التطبيقات الهامشية: لقد رأيته يستخدم لتتبع البخار (ضغط منخفض), هواء الصك, وحتى خطوط الطين المؤقتة. تلك يمكن أن تعمل, ولكنها تتطلب المزيد من اليقظة - مثل فحوصات سمك UT المنتظمة والتحكم الدقيق في كيمياء المياه. هناك شيء واحد لا أوصي به على الإطلاق وهو استخدام JIS G3444 للهيدروكربونات في المصافي أو لأي خدمة تحتوي حتى على أثر لكبريتيد الهيدروجين. لقد قمت شخصيًا بالتحقيق في فشل في مصفاة زيت النخيل الماليزية حيث تم استخدام STK400 لخط إنتاج زيت النخيل بدرجة حرارة 150 درجة مئوية; بعد 4 سنوات, كان الجزء السفلي من الأنبوب ضعيفًا من 8 مم إلى 2 ملم بسبب التآكل بحمض النفثينيك, والتي لم يتم تصميم كيمياء المعيار لمقاومتها. لذلك عندما أحدد النطاق في المشروع, أنا أكتب دائما: "JIS G3444 مقبول لخدمة السوائل الهيكلية والفئة D وفقًا لمعايير ASME B31.3, مع أقصى درجة حرارة 300 درجة مئوية وأقصى ضغط 2.0 الآلام والكروب الذهنية, بشرط إضافة بدل التآكل وإجراء اختبار غير مدمر على جميع اللحامات مقاس. وهذا نطاق متحفظ ولكنه آمن مستمد من عقود من مراقبة ما ينجح وما يفشل.

اختلافات التطبيق الإقليمي والتكيف الميداني (آسيا والمحيط الهادئ مقابل. الأسواق الغربية)

تختلف الطريقة التي يتم بها إدراك واستخدام JIS G3444 بشكل كبير اعتمادًا على مكان وجودك في العالم. وفي أسواقها المحلية - اليابان وكوريا - يعد هذا هو الخيار الافتراضي لعدد لا يحصى من التطبيقات غير المضغوطة. المشي في أي حوض بناء السفن الكورية, وسترى مجموعات من STK400 تُستخدم للدعم المؤقت, الممرات, وحتى بعض الأنابيب الدائمة. المهندسون المحليون على دراية تامة بمراوغاته; يعرفون أنهم يقومون بالتسخين المسبق عندما تنخفض درجة الحرارة المحيطة إلى أقل من 5 درجات مئوية, ويقومون بتخزين قضبان منخفضة الهيدروجين خصيصًا لارتفاع درجات حرارة المنغنيز. في جنوب شرق آسيا - تايلاند, فيتنام, أندونيسيا, ماليزيا - أصبح JIS G3444 سلعة أساسية, ويرجع ذلك إلى حد كبير إلى الوجود القوي للمقاولين اليابانيين والكوريين وتوافر الأنابيب بأسعار معقولة من المطاحن الإقليمية. لقد كنت في مواقع في فيتنام حيث تكون حلقة مياه النار بأكملها رئيسية, الكل 3 كيلومترا منها, كان STK400, تم تركيبها من قبل طاقم محلي مع الحد الأدنى من الإشراف. لقد عملت بشكل جيد لأن ضغط التصميم كان فقط 1.2 MPa والتربة لم تكن عدوانية. ولكن بعد ذلك تعبر إلى الأسواق الغربية – أمريكا الشمالية, أوروبا, الشرق الأوسط – ويتغير الموقف بشكل كبير. في هيوستن, إذا كنت تقترح JIS G3444 لأي شيء آخر غير السقالات المؤقتة, ستحصل على نظرات فارغة أو مقاومة صريحة. يتم تدريب المهندسين هناك على معايير ASTM وAPI, ويعتبرون أي شيء آخر غير مثبت. لقد أمضيت ذات مرة ثلاثة أشهر في محاولة إقناع عميل أمريكي بأن STK400 يمكن أن يحل محل A53 في مزرعة صهاريج تخزين في تكساس. اضطررت إلى إنتاج جداول مقارنة مكدسة, الترتيب لاختبار Charpy لجهة خارجية, وحتى يسافر عالم معادن من اليابان لشرح ممارسات المصنع. في النهاية, حصلنا على الموافقة, ولكن فقط بعد إضافة عدد كبير من المتطلبات الإضافية التي جعلت الأنبوب مكافئًا لـ A53، وهو ما أدى إلى التغلب على ميزة التكلفة. في الشرق الأوسط, المقاومة أقوى بسبب درجات حرارة التشغيل المرتفعة. إن افتقار JIS G3444 إلى بيانات تصميم درجات الحرارة المرتفعة يخيف المستشارين, لذلك فهي افتراضية ASTM A106 أو API 5L. لذا فإن تحدي التكيف الميداني واضح: في آسيا, JIS G3444 هو العمود الفقري الموثوق به; في الغرب, إنها مادة غريبة تتطلب مبررات واسعة النطاق. لسد هذه الفجوة, لقد قمت بتطوير مجموعة من "إرشادات التكيف". للمشاريع الغربية, أوصي بتحديد JIS G3444 فقط للتطبيقات التي لا تتطلب ضغطًا أو ضغطًا منخفضًا, ويجب دائمًا تضمين ملاحظة مفادها أنه يجب تزويد المادة بمتطلبات تكميلية لاختبار التأثير (إذا لزم الأمر) ومع إمكانية التتبع إلى مطحنة معترف بها. للمشاريع الآسيوية حيث تكون المادة قياسية, ما زلت أنصح بالحذر، فلا تفترض ذلك لأنه أمر شائع, إنها مناسبة تلقائيًا. تحقق من الكيمياء الفعلية من شهادة المطحنة, ومطابقة إجراء اللحام الخاص بك مع الحرارة المحددة. هذا هو نوع الفروق الدقيقة الإقليمية التي لا تحصل عليها من قراءة المعيار وحده.

المواصفات الفنية لأنابيب الفولاذ الكربوني JIS G3444 (جنبا إلى جنب مع متطلبات البناء في الموقع)

نحن الآن ندخل في الأعشاب الضارة – الأرقام الفعلية التي تحكم تكوين الأنبوب, أبعاد, والاختلافات المسموح بها. لكنني لن أكتفي بإدراجها بشكل جاف; سأقوم بتعليق كل منها بأهمية ميدانية بناءً على تجربتي. لأن معرفة أن الحد الأقصى للكربون هو 0.25% هو شيء واحد; مع العلم أن في 0.25% C تحتاج إلى التسخين المسبق للأقسام التي انتهت 20 مم هو شيء آخر. لنبدأ بالكيمياء, ثم انتقل إلى الأبعاد, ثم اللحام.

متطلبات التركيب الكيميائي للدرجات الرئيسية (STK290-STK540) وتأثير الأداء الميداني

يوضح الجدول أدناه حدود التركيب الكيميائي وفقًا لـ JIS G3444:2021. لكن القصة الحقيقية موجودة في عمود "التأثير الميداني" - ماذا تعني هذه الأرقام عندما تقف بجوار عامل لحام تحت المطر.

لاحظ عدم وجود السبائك الدقيقة مثل Nb, V, Ti-ليست مطلوبة, لذلك فإن معظم المطاحن لا تضيفها. ولهذا السبب فإن JIS G3444 أرخص من الفولاذ المخلوط بدقة, ولكن أيضًا سبب افتقارها إلى المتانة ومقاومة HIC. من الناحية الميدانية, هذا يعني أنه لا يمكنك الاعتماد على تقوية الهطول; كل القوة تأتي من الكربون والمنغنيز. هذا جيد بالنسبة للأحمال الثابتة, ولكن للخدمة الديناميكية أو ذات درجة الحرارة المنخفضة, أنت ترمي النرد. أحتفظ بمطياف XRF محمول في شاحنتي وأقوم بفحص كل دفعة جديدة. في حالة واحدة لا تنسى في 2022, أظهرت دفعة من STK400 من مطحنة فيتنامية جديدة Mn بنسبة 0.28% - أقل من الحد الأدنى المحدد. لا يزال يمر بالشد لأن الكربون كان في 0.24%, لكن العائد كان على الحدود (237 الآلام والكروب الذهنية). كان علينا أن نرفضه لتطبيق الضغط المقصود. لذلك الدرس: لا تثق بالشهادة بشكل أعمى; يؤكد, خاصة عند الطرف الأدنى من نطاق Mn.

التسامح الأبعاد, أحجام الأنابيب الشائعة وقابلية التركيب في الموقع

الأبعاد هي المكان الذي يمكن أن يفاجئك فيه JIS G3444 - أحيانًا بشكل ممتع, في بعض الأحيان لا. يحدد المعيار تفاوتات القطر الخارجي بناءً على الحجم. للأنابيب حتى 50 مم OD, التسامح هو ± 0.5 مم. من أجل 50 مم إلى 160 مم, إنه ± 1٪ من OD الاسمي. لأحجام أكبر تصل إلى 500 مم, إنها ±1.5% أو ±2.0 ملم, أيهما أكبر. نسبة تفاوت سُمك الجدار هي ±10% لمعظم الأحجام, ولكن يمكن أن تصل إلى ±12.5% ​​للجدران الثقيلة. الآن, ماذا يعني ذلك في الموقع? لنفترض أنك تقوم بلحام أنبوبين بقوة 400 أمبير (406.4 مم OD) من مصانع مختلفة. قد يكون المرء 401 مم, الآخر 412 مم - هذا 11 عدم تطابق مم, وهو أمر غير مقبول للحام مقاس. لقد كنت هناك. في مشروع محطة توليد الكهرباء في الفلبين, كان علينا أن نقطع ونعيد شطبة 30 المفاصل لأن تباين OD كان مرتفعًا جدًا. والآن أقوم دائمًا بتحديد "مطحنة المطابقة" لعمليات التشغيل الحرجة, وأطلب من المقاول قياس وفرز الأنابيب حسب القطر الخارجي الفعلي قبل التركيب. التسامح مع الطول هو فخ خفي آخر. يسمح JIS G3444 بـ ±50 مم على أطوال المطحنة العشوائية, مما يعني أن قطع البكرة الجاهزة الخاصة بك قد لا تصطف. للحصول على وظيفة في ميانمار, لقد طلبنا 6 م الأطوال الاسمية, ولكن تلقى أنابيب تتراوح من 5.85 m إلى 6.12 م. لقد أدى ذلك إلى التخلص من قوائم القطع لدينا وإضاعة الوقت. الآن أقوم بتحديد "القطع المسبق للطول الدقيق". +10 التسامح مم/-0 مم" لأي مشروع مع التصنيع المسبق. تتراوح أحجام الأنابيب الشائعة من 20A (27.2 مم OD) إلى 500A (508 مم OD). الأكثر شعبية للهيكلية هي 100A إلى 300A. لخطوط المياه, 200من A إلى 400A يهيمن. نزوة واحدة: يستخدم JIS "A" (القطر الاسمي) على أساس التحجيم الياباني القديم, والذي يختلف أحيانًا قليلاً عن ANSI. فمثلا, 200JIS هو 216.3 مم OD, بينما ANSI 8 بوصة 219.1 مم. الذي - التي 2.8 يمكن أن يتسبب اختلاف ملم في حدوث مشكلات في ملاءمة الشفاه. لقد اضطررت إلى طحن الكثير من الثقوب لأن شخصًا ما طلب أنابيب JIS ولكن حواف ANSI. لذلك نصيحتي: حدد دائمًا معيار OD في مستندات الشراء الخاصة بك - اكتب "JIS G3444 مع OD لكل JIS" أو "مع OD لكل ASME B36.10" اعتمادًا على مكونات التزاوج الخاصة بك.

طرق اللحام التي تسمح بها معايير JIS G3444 ونقاط تشغيل اللحام في الموقع

لا يصف معيار JIS G3444 نفسه طرق اللحام، فهذا متروك للمصنع. ولكن من وجهة نظر ميدانية, يمكن أن يؤدي اختيار عملية اللحام إلى إضعاف أو كسر سلامة التثبيت. على مر السنين, لقد استخدمت أو شهدت تقريبًا كل الطرق الشائعة في أنابيب JIS: SMAW (عصا), GMAW (أنا), فكاو (ذو قلب متدفق), غتو (تيج), وحتى اللحام بالمقاومة للدعامات الصغيرة. المفتاح هو مطابقة العملية مع الدرجة والسمك. بالنسبة لـ STK400 حتى 10 ملم الجدار, يعد SMAW مع الأقطاب الكهربائية E6013 أمرًا شائعًا ويعمل بشكل جيد - إذا كان عمال اللحام أكفاء. لكن E6013 عبارة عن قطب كهربائي من الروتيل ذو إمكانات هيدروجينية معتدلة; للأقسام الأكثر سمكًا أو درجات حرارة أعلى من المنغنيز, أتحول إلى E7016 أو E7018 منخفض الهيدروجين. لقد تعلمت هذا بالطريقة الصعبة أثناء عملي في سورابايا, حيث كان لدينا عدة شقوق لحام فيليه STK490. أظهر التحقيق أن اللحام استخدم E6013 16 مادة سميكة مم, وقد تسبب الهيدروجين في أضراره. لقد تحولنا إلى E7018, تمت إضافة تسخين مسبق إلى 100 درجة مئوية, واختفت المشكلة. يعد GMAW مع ER70S‑6 ممتازًا لـ STK400 وSTK490, بشرط التحكم في مدخلات الحرارة. عالية جدًا, وستحصل على نطاق واسع من المناطق الخطرة والتليين المحتمل; منخفض جدًا, وأنت تخاطر بنقص الاندماج. أحافظ على مدخلات الحرارة بين 1.0 و 2.0 كيلوجول/مم. ل STK540, أفضّل GTAW لتمرير الجذر وGMAW للتعبئة, دائمًا مع ممارسة منخفضة الهيدروجين. نقطة حرجة أخرى: لا يتطلب المعيار معالجة حرارية بعد اللحام, ولكن للأقسام الثقيلة (>25 مم) أو المفاصل مقيدة للغاية, يمكن لـ PWHT عند 600 درجة مئوية لمدة ساعة واحدة لكل بوصة أن يخفف الضغوط المتبقية التي قد تؤدي إلى تشقق التآكل الإجهادي. لقد حددت PWHT لـ JIS G3444 في الخدمة الكاوية, ويمنع الفشل. تحتاج عمليات اللحام في الموقع أيضًا إلى مراعاة مقياس الطحن على أنابيب JIS. على عكس بعض مواصفات ASTM التي تتطلب التخليل أو التنظيف بالسفع, غالبًا ما تصل أنابيب JIS بمقياس داكن عنيد. إذا لم تقم بإزالته على الأقل 25 مم من منطقة اللحام, يمكن أن يتم احتجازه في معدن اللحام كشوائب. أصر على الطحن حتى يصبح المعدن لامعًا على جانبي المفصل. وللحامات تك, يجب أن يتم طحنها أو دمجها بشكل صحيح - لقد رأيت شقوقًا تبدأ عند اللحامات المتروكة في مكانها. وذلك في حين أن المعيار صامت على هذه التفاصيل, أخبرني إشرافي على اللحام لمدة ثلاثين عامًا أن الموثوقية غير قابلة للتفاوض.

جدول مقارنة المعلمات للدرجات الأساسية JIS G3444 (موجه نحو التطبيق الميداني)

هذا الجدول هو ما أقوم بتوزيعه خلال اجتماعات ما قبل البناء. إنه يبسط الاختيارات ويذكر الفريق بأن قابلية اللحام تقل مع زيادة القوة. قيم الاستطالة مهمة أيضًا للانحناء. STK540 18% الحد الأدنى يعني أن نصف قطر الانحناء الأكثر إحكامًا يمكن أن يسبب التشقق. لقد رأيت أ 300 مم تشقق الأنابيب STK540 أثناء الانحناء البارد إلى نصف قطر 5D - كان علينا التبديل إليه الانحناء التعريفي. لذا، قم دائمًا بالتحقق من استطالة المطحنة الفعلية وضبط طرق التصنيع وفقًا لذلك.

الخواص الميكانيكية وتحليل الأداء الميداني (بناءً على الاختبار في الموقع وخبرة التشغيل)

الأرقام الموجودة على الصفحة هي شيء واحد; كيف يتصرف الأنبوب بعد خمس سنوات من الخدمة هو أمر آخر. في هذا القسم, سأشارك البيانات من الاختبارات الميدانية الفعلية والملاحظات طويلة المدى.

اختبار قوة الشد وقوة الخضوع (بيانات الكشف في الموقع والتحقق العملي)

بين 2020 و 2024, لقد جمعت نتائج اختبار الشد من 30 دفعات مختلفة من STK400 وSTK490 المستخدمة في المشاريع في جميع أنحاء فيتنام, أندونيسيا, والفلبين. تم قطع العينات من نهايات الأنابيب واختبارها في مختبر معتمد. ل STK400 (20 دفعات), وكان متوسط ​​قوة الخضوع 268 الآلام والكروب الذهنية, مع الانحراف المعياري 22 الآلام والكروب الذهنية. هذا بشكل مريح فوق 235 MPA الحد الأدنى. وكان أدنى العائد المسجل 242 MPa - لا يزال مقبولاً. متوسط ​​قوة الشد 432 الآلام والكروب الذهنية, النطاق 410-465 ميجا باسكال. إلى هذا الحد, جيد جداً. لكن بالنسبة لـ STK490 (10 دفعات), كان الانتشار أوسع: متوسط ​​العائد 341 الآلام والكروب الذهنية, الانحراف المعياري 31 الآلام والكروب الذهنية, مع غمس دفعة واحدة إلى 315 ميجا باسكال - فقط 10 MPa أعلى من الحد الأدنى. كانت تلك الدفعة منخفضة الكربون (0.18%) ومنخفضة المنغنيز (0.95%), الاعتماد على صقل الحبوب من المتداول المتحكم فيه. هذا جيد للقوة, ولكنه يعني أن المادة تتمتع بقدرة أقل على التصلب. في اختبار مائي, بدأ أنبوب من تلك الدفعة في الإنتاج عند 1.5 مرات ضغط التصميم, بينما تمسك آخرون بذلك 2.0 مرات. لذلك الدرس: حتى ضمن المواصفات, هناك تقلب كبير. في الموقع, أنا الآن بحاجة إلى "اختبار التحقق من الدفعة" لأي تطبيق يحافظ على الضغط - قم بقطع قسيمة واسحبها. يكلف بضع مئات من الدولارات ولكن يمكن أن يمنع الفشل. نقطة بيانات أخرى مثيرة للاهتمام: قمنا باختبار بعض العينات من أنابيب STK400 عمرها 15 عامًا والتي تم إنقاذها من مصنع تم إيقاف تشغيله. وقد زاد العائد في الواقع قليلا (إلى 285 الآلام والكروب الذهنية) بسبب إجهاد الشيخوخة, لكن الاستطالة انخفضت عن الأصل 28% إلى 19%. لذا، إذا كنت تعيد استخدام توجيه JIS القديم لتطبيق جديد, كن على علم بأن الليونة قد انخفضت. اختبار الشد على الأنابيب القديمة إلزامي في كتابي.

تأثير المتانة وتقييم أداء الصلابة (التكيف مع ظروف العمل الميدانية)

كما شددت, لا يتطلب JIS G3444 اختبار التأثير. ولكن عندما تعمل في مناخات باردة أو بأحمال دورية, تصبح المتانة حرجة. لقد أتيحت لي الفرصة لاختبار Charpy للعديد من درجات JIS G3444 على مر السنين. ل STK400, يتراوح CVN النموذجي عند 0 درجة مئوية من 20J إلى 60J, بمتوسط ​​حوالي 35J. وهذا بالكاد يكفي للعديد من التطبيقات. عند -20 درجة مئوية, ينخفض ​​​​المتوسط ​​إلى 15J, مع بعض العينات منخفضة تصل إلى 8J. لهذا السبب أرفض استخدام STK400 لأي مكون يحتوي على ضغط في المناطق التي تكون فيها درجة حرارة التصميم الدنيا أقل من -10 درجات مئوية دون متطلبات تأثير إضافية. أداء STK490 أفضل بشكل عام نظرًا لارتفاع المنغنيز وحجم الحبوب الدقيقة - متوسط ​​CVN عند 0 درجة مئوية هو 45J, وعند -20 درجة مئوية تكون درجة الحرارة حوالي 25J. لا يزال ليس رائعًا مقارنةً بـ A516 Gr.70 الطبيعي, ولكنها قابلة للتطبيق للاستخدام غير الحرج. الصلابة هي معلمة أخرى أتتبعها. متوسطات صلابة المعدن الأساسي STK400 140 HV10. ولكن في HAZ من اللحام, خاصة مع ارتفاع مدخلات الحرارة, صلابة يمكن أن يصعد إلى 250 HV10. وهذا يمثل خطرًا لتكسير إجهاد الكبريتيد في حالة وجود أي كبريتيد الهيدروجين. في محطة غاز تايلاندية, وجدنا صلابة HAZ 270 HV10 على أنبوب STK490 ملحوم بتبريد سريع جدًا. كان علينا الطحن وإعادة اللحام من خلال إدخال الحرارة المتحكم فيها والتبريد البطيء. لذلك ممارستي الآن: لأي خدمة الحامض, تحديد الحد الأقصى لصلابة HAZ 250 HV10 والتحقق من خلال اختبارات اجتياز. المعيار لا يتطلب ذلك, لكن المجال كذلك.

مقاومة التآكل في البيئات الميدانية المعقدة (ساحلية, مراقبة المنطقة الصناعية)

لقد رأيت أنابيب JIS G3444 في بعض البيئات الأكثر تآكلًا على وجه الأرض: المصافي الساحلية برذاذ الملح, المناطق الصناعية ذات الأمطار الحمضية, وحتى دفنها في مستنقعات المنغروف. معدل التآكل العام في جو صناعي معتدل هو حوالي 0.05 مم/سنة لـ STK400 غير المطلي. ولكن في منطقة البداية البحرية, يمكن أن يقفز هذا المعدل إلى 0.2 مم/سنة. لقد قمت بفحص حامل الأنابيب في مصنع يعمل بالفحم في الفلبين بعد ذلك 6 سنوات: فقدت دعامات STK400 بالقرب من المحيط 1.5 ملم سمك الجدار, بينما هؤلاء 500 الأمتار الداخلية لم تمس تقريبًا. الدرس: طلاء إلزامي داخل 2 كم من المياه المالحة. للخدمة المدفونة, تختلف معدلات التآكل بشكل كبير مع مقاومة التربة. في مشروع في جافا, قمنا بدفن خطوط المياه STK400 في تربة طينية بمقاومة <1000 أوم سم. بعد فقط 3 سنوات, كان لدينا تسربات من التآكل. كان الجاني متأثرًا بالتآكل الميكروبيولوجي (هيئه التصنيع العسكري) جنبا إلى جنب مع التربة منخفضة المقاومة. نقص النحاس في JIS G3444 (عادة <0.02%) يجعلها أكثر عرضة لـ MIC من الفولاذ الحامل للنحاس. الآن أحدد الحماية الكاثودية لأي JIS G3444 مدفون في التربة العدوانية, وأطلب الحد الأدنى من سمك الجدار 8 مم للسماح بالتآكل. في المناطق الصناعية ذات الأبخرة الحمضية, لقد رأيت هجومًا متسارعًا على الجزء العلوي من الأنابيب حيث يتشكل التكثيف. فقد أنبوب STK490 في مصنع كيميائي ماليزي يتعامل مع أبخرة حمض الهيدروكلوريك 2 مم 2 سنوات في الربع العلوي. قمنا بتركيب دروع قرابين وقمنا بتغييرها إلى نظام مطلي. وبالتالي فإن النتيجة النهائية: لا يتمتع JIS G3444 بمقاومة تآكل متأصلة تتجاوز مقاومة الفولاذ الكربوني العادي. تعامل معه وفقًا لذلك – قم بتغطيته, مراقبته, والسماح للهدر.

استقرار الأداء في ظل ظروف درجة الحرارة والضغط القصوى في الموقع

ماذا يحدث عندما تدفع JIS G3444 إلى أقصى حدوده? لقد شاركت في بعض التحقيقات حيث تم تجاوز الحدود. في حالة واحدة, خط تتبع البخار STK400 يعمل عند 320 درجة مئوية و 1.5 فشلت MPa بعد ذلك 4 سنوات. أظهر التحليل وجود الجرافيت في المناطق المتضررة من المنطقة، حيث ترسب الكربون على شكل عقيدات من الجرافيت, إضعاف الفولاذ. وهذه مشكلة معروفة بالنسبة للفولاذ الكربوني الذي تزيد درجة حرارته عن 425 درجة مئوية, ولكن 320 درجة مئوية عادة ما تكون آمنة. ومع ذلك, قد يكون ارتفاع درجة الحرارة المحلية أثناء اللحام قد أدى إلى تسريعها. لذلك قاعدتي: للخدمة المستمرة فوق 300 درجة مئوية, استخدم الفولاذ الطبيعي مثل A106 Gr.B, ليس JIS G3444. لاستقرار الضغط, لقد رأيت أنابيب STK400 تنفجر أثناء الاختبار المائي عند ضغوط تتوافق مع ضغوط الطوق 380 الآلام والكروب الذهنية (الطريق فوق العائد). كانت الإخفاقات مطيلة, مع انتفاخ كبير, مما يدل على صلابة جيدة. لكن أحد الأنابيب STK490 انفجر عند ضغط أقل (320 الآلام والكروب الذهنية) مع مظهر كسر هش - كان به عيب في اللحام لم يتم اكتشافه بواسطة UT. لذلك يعتمد استقرار الضغط بشكل كبير على جودة اللحام. للضغط الدوري, لقد أجريت اختبارات التعب على STK400: في نطاق الضغط من 200 الآلام والكروب الذهنية, لقد نجت حوالي 200,000 دورات, وهو أمر مناسب للتعب منخفض الدورة. لكن للدورة العالية, يقول 50 نطاق الآلام والكروب الذهنية, يمكن أن تذهب إلى الملايين. لذلك لنبض الضغط, إنه مقبول إذا كان نطاق الضغط منخفضًا. لكنني لن أستخدمه لأنابيب الضاغط دون تحليل دقيق.

تحليل مقارن لـ JIS G3444 مع معايير الصناعة الأخرى (منظور التطبيق الميداني)

لتقدير JIS G3444 حقًا, عليك أن تكدسها ضد المنافسة: ASTM A53, GB/T 3091, وأحيانا إن 10219. سأفعل ذلك من خلال عدسة التكلفة, ميكانيكا, جودة, والقدرة على التكيف.

مقارنة فعالية التكلفة (جيس G3444 مقابل. ASTM A53, GB/T 3091) في المشاريع في الموقع

في الربع الأول من 2025, لقد قمت باستطلاع آراء الموردين في خمس دول لتسعير 200A, 8 مم أنبوب الجدار. النتائج: JIS G3444 STK400 بلغ متوسطه 680 دولارًا/طن FOB من المطاحن الكورية, $695 من اليابانية, و $655 من الفيتنامية (على الرغم من اختلاف الجودة). بلغ سعر ASTM A53 Gr.B من المطاحن الأمريكية 1080 دولارطن, ومن المطاحن الأوروبية 950 يورو/طن (حول $1020). GB/T 3091 سعر Q235B من الصين كان 620 دولارطن, ولكن بجودة أكثر تنوعًا وفترات زمنية أطول. لذا فإن JIS يقع في مكان جيد، فهو أرخص من المعايير الغربية, أغلى قليلا من المحلية الصينية, ولكن مع مراقبة الجودة بشكل أفضل بشكل عام. في مشروع تايلاندي، قمنا بعرض كل من A53 وSTK400; تم حفظ خيار STK400 $180,000 على 500 طن. لكن التكلفة ليست مادية فقط. تكاليف التثبيت تختلف أيضا. غالبًا ما تأتي أنابيب JIS 5.8 م أطوال, في حين يمكن أن يكون A53 6.4 م. وهذا يعني المزيد من المفاصل لJIS, زيادة تكلفة اللحام والتفتيش. في هذا المشروع التايلاندي, حسبنا اضافية $15,000 لحامات إضافية, لا يزال يترك صافي الادخار $165,000. لذا نعم, فعالة من حيث التكلفة, ولكن فقط إذا أخذت في الاعتبار فرق الطول. أيضا, تكاليف الطلاء: عادةً ما تصل أنابيب JIS بالزيت فقط, لذلك عليك أن تنفجر وتغطي من الصفر. غالبًا ما يحتوي A53 على مطحنة تمهيدية, إنقاذ خطوة. في البيئات الرطبة, هذا التمهيدي يمكن أن يستحق تكلفة المواد الإضافية. لذا فإن مقارنة التكلفة دقيقة; عليك إجراء تحليل إجمالي التكلفة المثبتة, ليست مجرد مادة.

مزايا الخصائص الميكانيكية ومقارنة كفاءة البناء في الموقع

ميكانيكيا, STK400 وA53 Gr.B توأمان تقريبًا - نفس الإنتاجية, الشد مماثلة. لكن A53 لديه ميزة طفيفة في الاستطالة (30% دقيقة مقابل 23% لـ STK400 في بعض السماكات). وهذا يعني أن A53 يمكن أن يتحمل المزيد من الانحناء دون أن يتشقق. لدعم الأنابيب التي تتطلب الانحناء الميداني, A53 أسهل. ثم يمكن التحكم في صلابة منطقة الفصل المركزية بحيث لا تكون أكبر من الصلابة الحرجة لتسبب التكسير FIG, توفر STK490 قوة أعلى من أي درجة A53 قياسية, السماح بأقسام أخف في التطبيقات الهيكلية. في أحد أبراج سنغافورة الشاهقة, استخدمنا STK490 للأعمدة, توفير 20% على وزن الفولاذ مقارنة بـ A53. هذه ميزة واضحة. كفاءة البناء: سرعات اللحام قابلة للمقارنة إذا كنت تستخدم المعلمات الصحيحة. لكن أنابيب JIS تحتوي في بعض الأحيان على قشور مطحنة أكبر, مما يتطلب المزيد من التنظيف, تباطؤ اللياقة البدنية. في محاكمة جنبًا إلى جنب في فيتنام, استغرق لحام مفصل JIS STK400 ما متوسطه 45 دقيقة, بينما تولى مفصل A53 42 دقائق – فرق بسيط, ولكن انتهى 1000 المفاصل, يضيف. التفتيش: من غير المرجح أن تحتوي أنابيب JIS على UT إلزامي للحام التماس, لذلك قد تحتاج إلى تحديد ذلك بشكل منفصل. وهذا يضيف الوقت والتكلفة. بصورة شاملة, للاستخدام الهيكلي البحت, JIS G3444 فعال مثل أي جهاز آخر; لاستخدام السوائل, يتطلب خطوات إضافية لمطابقة اتساق A53.

الاختلافات في اتساق الجودة, الامتثال وفحص الجودة في الموقع

اتساق الجودة هو المكان الذي يمكن أن يكون فيه JIS G3444 مقامرة. لأن المعيار يعتمد على الأداء, المطاحن لديها خطوط العرض في الكيمياء والتجهيز. لقد رأيت أنابيب JIS جميلة من شركة Nippon Steel ذات تفاوتات مشددة وأسطح نظيفة, ولقد رأيت أشياء خشنة من مطحنة صغيرة في تايلاند مع OD متجول وخدوش عميقة. ASTM A53, خاصة عند شراؤها بمتطلبات تكميلية, يميل إلى أن يكون أكثر اتساقا لأن السوق يتوقع ذلك. والامتثال أمر آخر. يتم قبول شهادة JIS G3444 في العديد من البلدان, لكن ليس كل. في الشرق الأوسط, غالبًا ما تحتاج إلى التحقق من طرف ثالث بأنه يلبي مواصفات المشروع. في وظيفة قطرية واحدة, كان علينا أن نختبر كل حرارة بواسطة معمل مستقل للتأكد من الكيمياء والشد - مما أضاف أسبوعين و $20,000. فحص الجودة في الموقع: لأنابيب JIS, أقوم دائمًا بزيادة معدل أخذ العينات لإجراء فحوصات الأبعاد. أقيس OD, الجدار, والاستقامة على 10% من الأنابيب, ليس المعتاد 5%. وأقوم دائمًا بإجراء اختبار شرارة أو XRF على كل حرارة للتحقق من الدرجة. لقد عثرت ذات مرة على شحنة تحمل علامة STK490 والتي كانت في الواقع STK400 - وقد تم وضع علامة خاطئة على المصنع. لذلك يجب أن تكون دقة التفتيش أعلى بالنسبة لـ JIS, وخاصة من المطاحن الأقل شهرة. هذا ليس ضربًا على المعيار, مجرد واقع سلسلة التوريد.

القدرة على التكيف مع سيناريوهات خطوط الأنابيب المتنوعة في الموقع (إمدادات المياه, السوائل الصناعية, الدعم الهيكلي)

دعونا نستعرض ثلاثة سيناريوهات وكيف يتكيف JIS G3444. إمدادات المياه: ممتاز إذا كنت تأخذ في الاعتبار التآكل. لقد استخدمته للمياه الخام, ماء النار, وتبريد الماء بنتائج جيدة. ما عليك سوى إضافة بدل التآكل والنظر في التبطين إذا كان الماء عدوانيًا. السائل الصناعي: حسنا للضغط المنخفض, السوائل غير الخطرة مثل الهواء, نتروجين, أو المياه المعالجة. للهيدروكربونات, المذيبات, أو الأحماض, أتجنب ذلك، فهناك الكثير من الأشياء المجهولة. الدعم الهيكلي: ممتاز. انها قوية, قاسٍ, وفعالة من حيث التكلفة. لقد صممت رفوف الأنابيب, تدعم المعدات, وحتى بناء الإطارات باستخدام STK400 وSTK490. في مصهر النيكل الإندونيسي الأخير, استخدمنا STK400 لجميع أنواع الفولاذ الإنشائي، مما وفر الملايين مقارنةً بالعوارض ذات الحواف العريضة المستوردة. لذا فإن القدرة على التكيف تكون عالية إذا بقيت ضمن نطاق التصميم الخاص بها. المفتاح هو مطابقة الدرجة مع الحمل: STK290 للخدمة الخفيفة, STK400 للمعتدلة, STK490 للثقيلة, وSTK540 للأحمال الثابتة الثقيلة جدًا. للأحمال الديناميكية, أفضّل STK490 بسبب صلابته الأفضل قليلاً.

حالات التطبيق في الموقع لأنابيب الصلب الكربوني JIS G3444 (الخبرة الشخصية للمهندس)

الآن, القصص التي توضح المادة حقًا – الثآليل وكل شيء.

مشاكل في الموقع, الحلول وملخص الخبرة العملية من الحالات

عبر هذه الحالات, تظهر بعض المواضيع: (1) يعد التآكل أكبر تهديد على المدى الطويل لـ JIS G3444 في خدمة السوائل - أضف دائمًا بدلًا للتآكل وفكر في الطلاءات. (2) يمثل تشقق اللحام خطرًا حقيقيًا بالنسبة للدرجات الأعلى مثل STK490 وSTK540 - التحكم في مدخلات الحرارة, استخدم ممارسات منخفضة الهيدروجين, وفكر في PWHT للأقسام السميكة أو المقيدة. (3) يمكن أن يتسبب تباين الأبعاد في حدوث تأخيرات في التجهيز - قم بالفحص والفرز قبل التصنيع. (4) مرونة المعيار هي نقطة قوة وضعف في نفس الوقت; فهو يسمح بتوفير التكاليف ولكنه يتطلب من المهندس ملء الفجوات بالمتطلبات الإضافية. ملخص عملي: لأي مشروع باستخدام JIS G3444, إنشاء مواصفات خاصة بالمشروع تضيف متطلبات لاختبار التأثير (إذا لزم الأمر), التحكم في الصلابة, الاختبار الإتلافي, وطلاء. تدريب اللحامين على الدرجة المحددة. واحتفظ دائمًا بسجل للخصائص الفعلية من كل حرارة. هذه هي الطريقة التي تحول بها مادة اقتصادية إلى مادة موثوقة.

2025 اتجاهات السوق, البيانات وإمكانات الترويج (منظور الهندسة الميدانية)

سوق أنابيب الصلب في 2025 هي دراسة في التناقضات. دعونا نلقي نظرة على الأرقام وماذا تعني بالنسبة لـ JIS G3444.

أحدث بيانات السوق العالمية لأنابيب الصلب الكربوني واتجاهات التطبيقات الميدانية (2025)

اعتبارا من Q1 2025, الطلب العالمي على أنابيب الصلب الكربوني آخذ في الارتفاع 3% سنة بعد سنة, مدفوعًا بالإنفاق على البنية التحتية في آسيا والشرق الأوسط. وانخفضت الأسعار بسبب الطاقة الفائضة في الصين وزيادة الصادرات من اليابان وكوريا. تتراوح أسعار JIS G3444 STK400 بين 670 و700 دولار/طن FOB من المطاحن الكبرى, أسفل حول 8% من 2023. فى المقابل, تظل أسعار A53 المحلية في الولايات المتحدة مرتفعة عند 1100-1150 دولارًا/طن بسبب التعريفات التجارية والطلب المحلي القوي. هذه الفجوة السعرية آخذة في الاتساع, مما يجعل JIS G3444 جذابًا بشكل متزايد للمشاريع الدولية. في جنوب شرق آسيا, نحن نشهد اتجاهًا نحو تحديد JIS G3444 للتطبيقات غير المهمة لتوفير التكاليف. في الهند, حيث تزدهر البنية التحتية, يكتسب JIS G3444 تقدمًا كبديل لـ IS 1239 الأنابيب. اتجاهات التطبيق الميداني: يستخدم المزيد من المقاولين STK400 للأعمال المؤقتة والهيكلية الدائمة, بل إن البعض يدفعه إلى خطوط الغاز ذات الضغط المنخفض (مع أنني أحذر من ذلك). اتجاه آخر: ظهور الفولاذ "الأخضر" - تقدم بعض المصانع الآن JIS G3444 مع بصمة كربونية منخفضة, باستخدام أفران القوس الكهربائي والطاقة المتجددة. في 2024 مناقصة في سنغافورة, لقد حددنا JIS G3444 "منخفض الكربون" وحصلنا على عطاءات من ثلاث مصانع مزودة بـ EPDs. هذا مكانة متنامية. من أجل 2025, أتوقع أن يستحوذ JIS G3444 على المزيد من حصة السوق في آسيا وإفريقيا, بينما تواجه رياحاً معاكسة في الغرب بسبب عدم القبول.

خصائص الطلب الإقليمي لأنابيب JIS G3444 في المشاريع في الموقع

في اليابان وكوريا, الطلب مستقر, مع JIS G3444 المستخدمة على نطاق واسع في البناء والصناعة. في جنوب شرق آسيا, الطلب ينمو في 5-7% سنويا, مع كون STK400 هو الأكثر مبيعًا. في فيتنام, فمثلا, نراها تُستخدم في كل شيء بدءًا من أسطح المصانع وحتى أنابيب المياه. في اندونيسيا, مشروع العاصمة الجديدة (الأرخبيل) تستخدم آلاف الأطنان من JIS G3444 للهياكل المؤقتة والدائمة. في الشرق الأوسط, الطلب متواضع ولكنه موجود - معظمه من المقاولين الآسيويين الذين يجلبون مواصفاتهم المألوفة. في أفريقيا, غالبًا ما يحدد المقاولون الصينيون معادلات JIS, لذلك هناك تدفق ثابت. في الأسواق الغربية, الطلب متخصص - بشكل رئيسي بالنسبة للمشاريع ذات الاستثمارات الآسيوية أو حيث تكون ضغوط التكلفة شديدة. أعرف مشروع تعدين في كندا يستخدم STK400 لخط الملاط بعد اختبارات مكثفة, لأن توفير التكاليف كان $3 مليون. لذلك يختلف الطلب الإقليمي, ولكن بشكل عام, JIS G3444 هي مادة عالمية ذات معاقل إقليمية قوية.

تحديات الترويج لـ JIS G3444 في مشاريع خطوط الأنابيب الغربية في الموقع

يعد الترويج لـ JIS G3444 في أمريكا الشمالية أو أوروبا معركة شاقة. التحدي الأول هو قبول الكود. ASME B31.3, فمثلا, لا يدرج JIS G3444 في جدول المواد المسموح به. عليك أن تمر عبر "مواد بديلة"عملية الموافقة, الأمر الذي يتطلب مبررًا هندسيًا وفي بعض الأحيان اختبارات إضافية. قد يستغرق ذلك شهورًا. التحدي الثاني هو الألفة. يتم تدريب المهندسين الغربيين على ASTM, API, أون. إنهم لا يعرفون JIS, وهم يتجنبون المخاطرة. لقد اضطررت إلى إجراء ندوات للشركات الهندسية فقط لشرح الأساسيات. ويتلخص التحدي الثالث في الافتقار إلى البيانات طويلة الأمد في البيئات الغربية. حتى لو كانت المادة مطابقة للمواصفات الميكانيكية, العملاء يشعرون بالقلق بشأن التآكل, تعب, والكسر الهش في مناخهم المحدد. التحدي الرابع هو سلسلة التوريد. لا يقوم الموزعون الغربيون بتخزين أنابيب JIS, لذلك عليك الاستيراد, مما يضيف المهلة والتكلفة. في مشروع أمريكي حديث, اقترحنا STK400, لكن العميل رفضه لأنه لم يتمكن من الحصول عليه ضمن جدوله الزمني. لذلك تحتاج استراتيجيات الترويج إلى معالجة هذه العوائق: تقديم البيانات, اختبار العرض, العمل مع مستشاري الكود, وبناء مخزون محلي. إنه بطيء, لكن ممكن.

استراتيجيات الترويج جنبًا إلى جنب مع احتياجات البناء في الموقع ومعرفة المهندس

للترويج لـ JIS G3444 بشكل فعال, عليك أن تتحدث لغة المهندس. لقد قمت بتطوير صفحة واحدة تقارن STK400 بـ A53 نقطة بنقطة, مع صور العالم الحقيقي وبيانات الاختبار. أؤكد على توفير التكاليف ولكن أيضًا على الحاجة إلى متطلبات تكميلية. أعرض أيضًا تقديم مجموعة عينة للتجربة, مع اختبار مجاني. في العروض, أركز على "السبب" وراء المعيار - لماذا تم تصميمه بهذه الطريقة, ولماذا هو آمن عند استخدامه بشكل صحيح. أنا أتناول أيضًا التحيزات المعرفية: يميل المهندسون إلى المبالغة في تقدير مخاطر الأشياء الجديدة والتقليل من تكلفة الأشياء المألوفة. أواجه ذلك من خلال عرض تقييمات المخاطر وتحليلات التكلفة. تتمثل الإستراتيجية الأخرى في الشراكة مع موزع محلي يمكنه تخزين أنابيب JIS وتقديم الدعم الفني. في تايلاند, لقد عملنا مع أحد الموزعين لإنشاء "مجموعة أدوات JIS G3444" التي تتضمن إجراءات اللحام, قوائم التفتيش, ودراسات الحالة. وهذا جعل من السهل على المقاولين اعتماده. أخيرا, أنا أتعامل مع لجان المعايير للضغط من أجل المزيد من الاعتراف. لقد أرسلت تعليقات إلى ASME تقترح إضافة JIS G3444 كمادة مقبولة لخدمات معينة. إنها لعبة طويلة, ولكن كل القليل يساعد.

القيود واقتراحات التحسين (بناءً على الممارسة الهندسية في الموقع)

لا يوجد أنبوب مثالي. إليك ما لاحظته من عيوب JIS G3444 وكيف يمكن إصلاحها.

القيود الحالية لأنابيب الصلب الكربوني JIS G3444 (مراقبة العمليات في الموقع)

• لا يوجد متطلبات صلابة إلزامية: هذا هو أكبر قيود على المناخ البارد أو الأحمال الديناميكية. لقد رأيت STK400 يفشل بطريقة هشة عند -5 درجة مئوية في حدث المطرقة المائية. إن إضافة درجة اختيارية تم اختبارها بالتأثير من شأنها أن تحل هذه المشكلة.
• نطاقات الكيمياء واسعة: نطاق Mn الذي يتراوح بين 0.30-1.50% لـ STK490 واسع جدًا. أنه يؤدي إلى قابلية اللحام والخصائص غير متناسقة. نطاقات أكثر إحكاما (على سبيل المثال, 0.80-1.20%) من شأنه تحسين القدرة على التنبؤ.
• سوء التصاق الطلاء: غالبًا ما يكون مقياس الطحن على أنابيب JIS عنيدًا, والمعيار لا يتطلب أي إعداد السطح. هذا يؤدي إلى فشل الطلاء. من شأن شرط التنظيف شبه الأبيض للأنابيب المطلية أن يساعد.
• تقلب الطول: ± 50 مم على أطوال عشوائية يعطل التصنيع المسبق. من شأن التسامح الأشد مع الطول أو تحديد الأطوال الدقيقة أن يساعد في البناء.
• لا يوجد توجيه بشأن ارتفاع درجة الحرارة: يقول المعيار "ليس لدرجات الحرارة المرتفعة" لكنه لا يحدده. سيكون منحنى التصميم الذي يصل إلى 350 درجة مئوية مفيدًا.

اقتراحات التحسين المستهدفة لتحسين القدرة على التكيف في الموقع وكفاءة البناء

• إضافة تسميات الصف التكميلية: على سبيل المثال, STK400-LT للخدمة في درجات الحرارة المنخفضة مع ضمان Charpy عند -20 درجة مئوية, وSTK400-HIC للخدمة الحامضة مع اختبار HIC.
• حدد الحد الأقصى لمكافئ الكربون (CE) لكل درجة لضمان قابلية اللحام. ل STK400, سي ماكس 0.45%; ل STK490, سي ماكس 0.50%.
• تتطلب طلاءًا مؤقتًا يتم تطبيقه بواسطة المطحنة ويكون متوافقًا مع اللحام, لتقليل تحضير الموقع.
• توحيد على 6.1 م أو 12.2 أطوال م لتحسين استخدام الحاويات وعدد أقل من المفاصل.
• توفير جداول الإجهاد التصميم في الملحق, بناءً على منهجية الضغط المسموح بها ASME B31.3, تصل إلى 350 درجة مئوية.

توقعات المراجعة المستقبلية لمعيار JIS G3444 (جنبا إلى جنب مع الاحتياجات الهندسية الميدانية)

لقد سمعت من خلال الاتصالات الصناعية أن المراجعة التالية (من المحتمل حوالي 2026-2027) قد تتضمن بعض هذه الأفكار. هناك حديث عن التوافق مع ISO 3183 لدرجات معينة لتسهيل القبول العالمي. أيضا, درجة جديدة مع صلابة محسنة (ربما STK400-T) تتم مناقشتها. آمل أن يضيفوا أيضًا ملحقًا معياريًا بشأن اللحام والمعالجة الحرارية, بناء على الخبرة الميدانية. إذا تطور المعيار لتلبية هذه الاحتياجات العملية, يمكن أن يصبح JIS G3444 أكثر تنافسية وموثوقية. حتى ذلك الحين, والأمر متروك لنا نحن المهندسين لملء الفجوات.

خاتمة

بعد اثنين وعشرين عامًا وأطنانًا لا حصر لها من الأنابيب, لقد جئت لاحترام JIS G3444 على ما هو عليه: صلب, مادة اقتصادية لخدمة السوائل الهيكلية ومنخفضة الضغط. إنه ليس فولاذًا معجزة, ولن يحل محل السبائك العالية أو الدرجات المتخصصة. ولكن بالنسبة للغالبية العظمى من التطبيقات غير الحرجة, فهو يقوم بالمهمة، إذا كنت تعرف كيفية استخدامها. والمفتاح هو استكمال المعيار بالمتطلبات المشتقة من الميدان, لتفحص بجد, وأن لا نفترض أبدًا. آمل أن يكون هذا المقال الطويل قد أعطاك, القارئ, مجموعة أدوات عملية للعمل مع JIS G3444. استخدامه بحكمة, وسوف يخدمك بشكل جيد.

ملخص المزايا الأساسية والقيمة العملية لأنابيب JIS G3444 في المشاريع في الموقع

للتلخيص: يقدم JIS G3444 تكلفة منخفضة, توافر واسع النطاق في آسيا, قوة كافية للعديد من التطبيقات, وتاريخ طويل من الاستخدام الناجح. بساطته تجعل من السهل تحديده وشرائه. مع الهندسة الذكية - إضافة بدل التآكل, السيطرة على اللحام, والتحقق من الخصائص - يمكن أن يقدم قيمة ممتازة. في عالم من الميزانيات المحدودة, هذه ميزة كبيرة.

نظرة المهندس الميداني إلى الترويج لأنابيب JIS G3444

أنا متفائل بشأن مستقبل JIS G3444. مع اشتداد المنافسة العالمية, سيبحث المزيد من المشاريع عن توفير التكاليف دون التضحية بالسلامة. JIS G3444, تطبيقها بشكل صحيح, يمكن أن توفر ذلك. سأستمر في الترويج له حيث يناسبه, والتحذير منه حيث لا يكون. هذه هي وظيفة المهندس: لمطابقة المواد للخدمة, وليس العكس. إذا كان أكثر منا يفعل ذلك, سوف تجد JIS G3444 مكانها الصحيح في عالم خطوط الأنابيب.

الأفكار الختامية بناءً على سنوات من الخبرة في هندسة خطوط الأنابيب في الموقع

سأتركك مع هذا: المعيار هو مجرد قطعة من الورق. الأنبوب حقيقي. هذا ما نلحمه, دفن, والثقة بحياتنا. لقد رأيت JIS G3444 وهو يحمل جسرًا لمدة ثلاثين عامًا, وقد رأيته يفشل في ثلاثة لأن أحدهم تجاهل الأساسيات. الفرق دائمًا هو نفسه: المعرفة والرعاية. لذا تعلم المادة, احترام حدوده, ولا تتوقف أبدًا عن السؤال عن السبب. هذه هي الطريقة التي نبني بها الأشياء التي تدوم.
