Ocak 1, 2025Kapsamlı Taslak: Alın Kaynaklı Dikişsiz Çelik Konsantrik ve Eksantrik Redüktörler
Ana Konular | Alt konular |
---|---|
1. giriiş | – Alın kaynaklı dikişsiz çelik redüktörlerin tanımı – Boru sistemlerinde önemi – Konsantrik ve eksantrik redüktörler arasındaki farklar |
2. Alın Kaynaklı Bağlantı Parçalarının Anlaşılması | – Alın kaynak bağlantı parçalarına genel bakış – Üretim süreçleri – Dikişsiz redüktörlerin kaynaklı redüktörlere göre avantajları |
3. Anahtar Uygulamalar | – Petrol ve gaz gibi endüstrilerde kullanım, petrokimya, enerji santralleri, ve gıda işleme – Özel örnekler ve operasyonel roller |
4. Konsantrik Redüktörler Nelerdir?? | – Tasarım ve geometri – Çalışma prensibi – Tipik uygulamalar |
5. Eksantrik Redüktörler Nelerdir?? | – Tasarım ve geometri – Benzersiz özellikler – Tipik uygulamalar |
6. Malzeme bileşimi | – Dikişsiz çelik redüktörlerde kullanılan malzemeler (Örneğin., karbon çelik, Paslanmaz çelik, alaşımlar) – Basınç ve ısı altında performans için gerekli özellikler |
7. Üretim süreci | – Sıcak şekillendirme vs. soğuk şekillendirme – Kesintisiz üretimdeki adımlar – Muayene ve kalite kontrol süreçleri |
8. Standartlar ve Spesifikasyonlar | – ASME, ANSI, DAN, ve diğer standartlar – Eşmerkezli ve eksantrik redüktörler için boyutlar ve toleranslar |
9. Alın Kaynak Redüktörlerinin Montajı | – Adım adım kurulum kılavuzu – Gerekli araç ve ekipmanlar – Kaynak teknikleri |
10. Eşmerkezli vs. Eksantrik redüktörler | – Temel farklar (Tasarım, kullanım, ve akış özellikleri) – Her türün artıları ve eksileri – Seçim için karar verme faktörleri |
11. Performans ve Dayanıklılık | – Basınç ve sıcaklığa dayanıklılık – korozyon direnç ve kullanım ömrü |
12. Sorunsuz Redüktörlerin Faydaları | – Daha az sızıntı riski – Verimli akış için pürüzsüz iç yüzeyler – Uzun vadeli maliyet etkinliği |
13. Zorluklar ve Sınırlamalar | – Maliyet faktörleri – Kurulum zorlukları – Belirli senaryolardaki sınırlamalar |
14. Yükselen Trendler ve Yenilikler | – Redüktörler için yeni malzemeler ve kaplamalar – Üretim teknolojilerindeki gelişmeler |
15. Piyasa bakış | – Kusursuz redüktörler için küresel pazar analizi – Anahtar üreticiler ve tedarikçiler – Büyüme faktörleri ve geleceğe bakış |
16. SSS | – Alın kaynaklı dikişsiz çelik eşmerkezli ve eksantrik redüktörler hakkında sık sorulan sorulara yanıt veren altı SSS |
17. Sonuç | – Önemin özeti, uygulamalar, ve dikişsiz redüktörlerin faydaları – Belirli uygulamalar için doğru türün seçilmesine ilişkin son düşünceler |
Derinlemesine Analiz: Alın Kaynaklı Dikişsiz Çelik Konsantrik ve Eksantrik Redüktörler
1. giriiş
Alın kaynaklı dikişsiz çelik redüktörler modern boru sistemlerinde kritik bir rol oynamaktadır. Bu redüktörler farklı çaplardaki boruları bağlamak için kullanılan temel bileşenlerdir, Endüstriyel sistemlerde düzgün ve verimli akışın sağlanması. Kusursuz redüktörler güvenilirlikleriyle bilinir, dayanıklılık, ve basınca karşı direnç, onları petrol ve gaz gibi endüstrilerde vazgeçilmez kılıyor, petrokimya, ve enerji üretimi. genel olarak, redüktörler iki tipe ayrılır: eşmerkezli ve eksantrik, her biri tasarımına ve işlevselliğine bağlı olarak benzersiz amaçlara hizmet eder.
Temel fark geometrisinde yatıyor. Eşmerkezli redüktörler, giriş ve çıkış borularının merkez çizgilerinin hizalandığı simetrik bir tasarıma sahiptir, eksantrik redüktörlerde ofset merkez çizgisi bulunur, genellikle sıvıların veya gazların birikmesini önlemek için kullanılır.
2. Alın Kaynaklı Bağlantı Parçalarının Anlaşılması
Alın kaynaklı bağlantı parçaları, doğrudan boru sistemine kaynak yapılan boru bağlantı parçalarını ifade eder., sağlamlığın sağlanması, sızdırmaz bağlantı. Bu bağlantı parçaları, redüktörler dahil, dirsekler, ve tee, borunun yönünü değiştirmek için gereklidir, çap, veya dallanıp budaklanıyor.
Alın Kaynaklı Bağlantı Parçalarının Temel Faydaları:
- Güç ve Dayanıklılık: Kaynaklı bağlantılar dişli veya soket bağlantılardan daha güçlü ve daha güvenilirdir.
- Kesintisiz Akış: İç yüzey pürüzsüz, Türbülans ve basınç kaybını en aza indirgemek.
- Geniş Ebat Aralığı: Çapları birkaç milimetreden birkaç metreye kadar değişen boyutlarda mevcuttur.
3. Anahtar Uygulamalar
Sorunsuz redüktörler çok çeşitli endüstrilerde kullanılmaktadır, Boru sistemlerinde optimum akışın ve yapısal bütünlüğün sağlanması. Önemli uygulamalardan bazıları şunlardır::
Sanayi | Özel Uygulamalar |
---|---|
Yağ ve gaz | Boru hattı taşımacılık, rafine işlemleri, açık deniz platformları |
Petrokimya | Kimyasal işleme, sıvı transfer sistemleri |
Enerji üretimi | Soğutma sistemleri, kazanlar, ve ısı değiştiriciler |
Gıda İşleme | Sıvı ve gazların hijyenik transferi |
Su arıtma | Dağıtım sistemleri, tuzdan arındırma tesisleri |

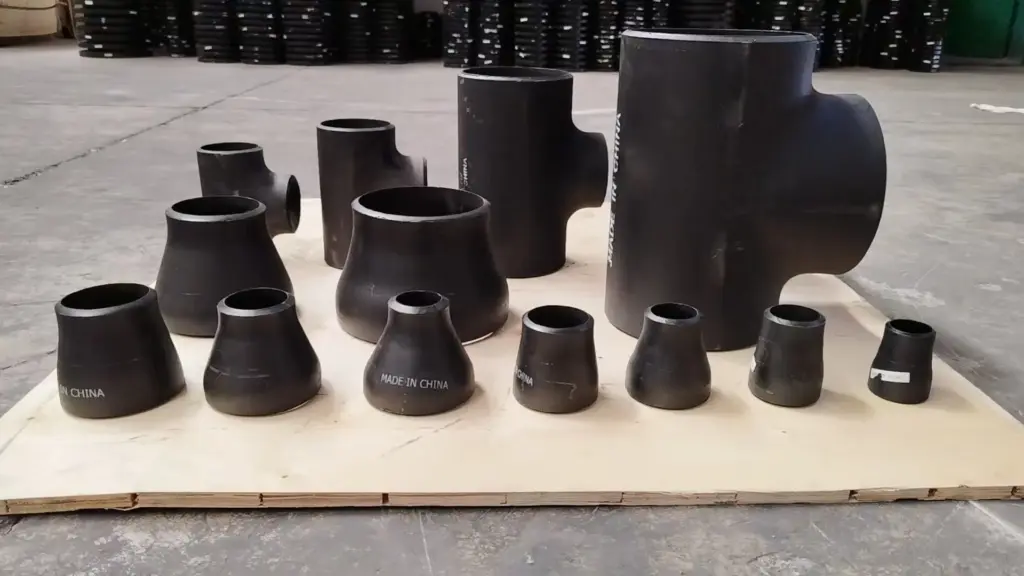

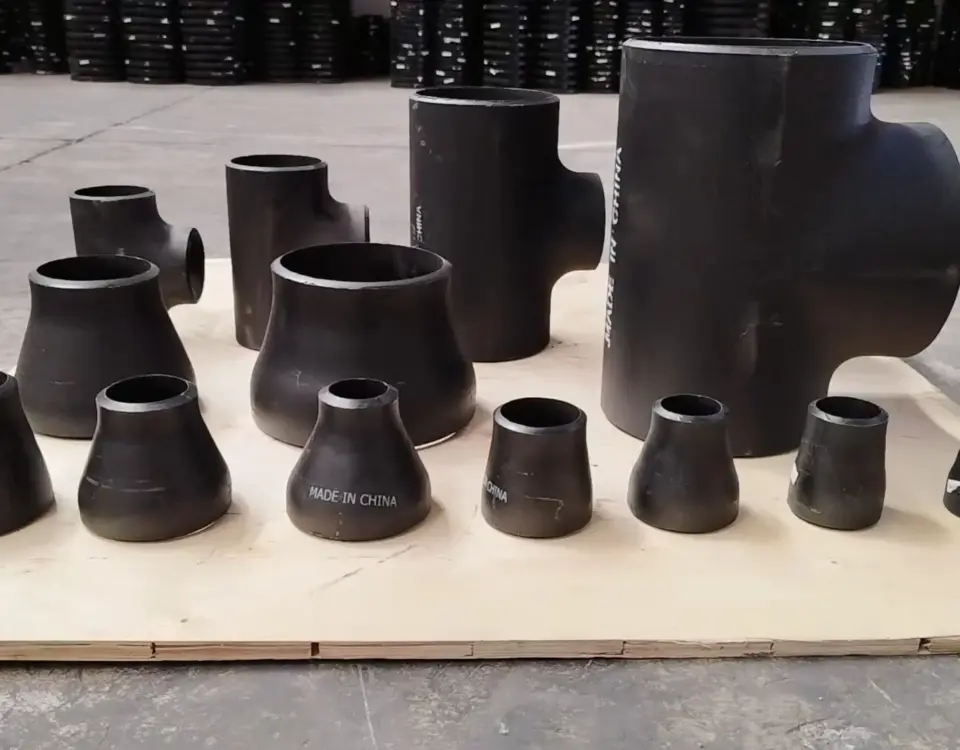

4. Konsantrik Redüktörler Nelerdir??
Eşmerkezli redüktörler simetrik bir şekle sahip olacak şekilde tasarlanmıştır, giriş ve çıkışın merkez çizgilerinin hizalandığı yer. Bu tasarım farklı çaplardaki borular arasında yumuşak geçiş sağlar, Akışın bütünlüğünü korumak.
Konsantrik Redüktörlerin Özellikleri:
- dizayn: Simetrik koni şeklindeki yapı.
- Akış Verimliliği: Türbülansı ve basınç düşüşünü en aza indirir.
- Uygulamalar: Genellikle dikey boru sistemlerinde veya akış hizalamasının önemli olduğu yerlerde kullanılır.
5. Eksantrik Redüktörler Nelerdir??
Konsantrik redüktörlerin aksine, eksantrik redüktörler ofset tasarıma sahiptir. Bu ofset sıvıların birikmesini önler, Gaz veya sıvı birikmesinin operasyonel zorluklar yaratabileceği yatay boru sistemleri için ideal olmalarını sağlar.
Eksantrik Redüktörlerin Özellikleri:
- dizayn: Redüktörün bir tarafı düzdür, diğeri azalırken.
- Akış Kontrolü: Uygun drenajı sağlar ve hava ceplerini önler.
- Uygulamalar: Yaygın olarak pompa emme hatlarında ve yatay boru hatlarında kullanılır.
6. Malzeme bileşimi
Dikişsiz redüktörler için malzeme seçimi uygulamaya ve çalışma koşullarına bağlıdır. Yaygın malzemeler şunları içerir:
Malzeme | Özellikleri |
---|---|
Karbon çelik | Yüksek güç, uygun maliyetli, yüksek basınçlı sistemlere uygun |
Paslanmaz çelik | Mükemmel korozyon direnci, gıda işleme ve kimya endüstrileri için ideal |
Alaşım çelik | Isıya ve basınca karşı artırılmış direnç, aşırı ortamlarda kullanılır |
7. Üretim süreci
Kusursuz redüktörler, tekdüzelik ve yapısal bütünlüğü sağlamak için gelişmiş şekillendirme teknikleri kullanılarak üretilir. Adımlar genellikle şunları içerir::
- Malzeme seçimi: Yüksek kaliteli çelik kütükler veya borular seçilir.
- Sıcak Şekillendirme: Çelik kalıplar veya kalıplar kullanılarak ısıtılır ve şekillendirilir.
- Soğuk Şekillendirme: Hassasiyet için oda sıcaklığında ek şekillendirme.
- Isı tedavisi: Mekanik özellikleri iyileştirir.
- Muayene: Boyutlar ve kalite ultrasonik test ve radyografi kullanılarak doğrulanır.
8. Standartlar ve Spesifikasyonlar
Kusursuz redüktörler, çeşitli sistemlerde uyumluluk ve güvenilirlik sağlamak için uluslararası standartlara uygundur. Anahtar standartlar şunları içerir::
Standart | Açıklama |
---|---|
ASME B16.9 | Fabrika yapımı dövme alın kaynak bağlantı parçaları |
ANSI B16.25 | Alın kaynak uçları |
DAN 2616 | Kaynak için redüktörler |
9. Alın Kaynak Redüktörlerinin Montajı
Doğru kurulum, redüktörün etkili bir şekilde çalışmasını sağlar. Süreç şunları içerir::
- Hazırlık: Boruların ve redüktörlerin temiz ve kalıntı içermediğinden emin olun.
- Hizalama: Redüktörü boru uçlarıyla hizalayın.
- Kaynak: Sorunsuz bağlantılar için TIG veya MIG gibi uygun kaynak tekniklerini kullanın.
- Muayene: Tahribatsız muayene yöntemlerini kullanarak kaynak bütünlüğünü kontrol edin.
10. Eşmerkezli vs. Eksantrik redüktörler
Özellik | Konsantrik Redüktörler | Eksantrik redüktörler |
---|---|---|
dizayn | Simetrik | dengelemek |
Uygulamalar | Dikey sistemler | Yatay sistemler |
Drenaj | Drenaj için uygun değil | Havuzlanmayı önlemek için idealdir |
Ortak Kullanım | Dikey pompalar, akış çizgileri | Emme hatları, yatay boru hatları |
11. Performans ve Dayanıklılık
Sorunsuz redüktörler yüksek basınca dayanacak şekilde tasarlanmıştır, sıcaklık, ve aşındırıcı ortamlar. Performansı etkileyen faktörler arasında malzeme bileşimi yer alır, üretim süreci, ve çalışma koşulları.
12. Sorunsuz Redüktörlerin Faydaları
- Sızdırmaz Bağlantılar: Hiçbir kaynaklı bağlantı sıkı bir sızdırmazlık sağlamaz.
- Geliştirilmiş Dayanıklılık: Kusursuz yapı gücü artırır.
- Uygun Maliyetli: Uzun kullanım ömrü bakım maliyetlerini azaltır.
13. Zorluklar ve Sınırlamalar
- Maliyet: Dikişsiz redüktörler kaynaklı olanlardan daha pahalıdır.
- Üretim Karmaşıklığı: İleri teknikler gerektirir.
- Kurulum: Düzgün çalışma için hassas kaynak kritik öneme sahiptir.
14. Yükselen Trendler ve Yenilikler
Malzemeler ve üretim süreçlerindeki ilerlemeler dikişsiz redüktörleri daha verimli ve dayanıklı hale getiriyor. Örnekler şunları içerir::
- Geliştirilmiş korozyon direnci için çift yönlü paslanmaz çelik kullanımı.
- Daha yüksek hassasiyet için şekillendirme süreçlerinde otomasyon.
15. Piyasa bakış
Dikişsiz redüktörlere yönelik küresel pazar, petrol ve gaz gibi endüstrilerdeki talebe göre şekilleniyor. Önemli üreticiler arasında Vallourec yer alıyor, Sandvik, ve Tubacex.
Bölge | Pazar Payı |
---|---|
Asya-Pasifik | Çin ve Hindistan'daki endüstriyel büyüme nedeniyle hakim durumda |
Kuzey Amerika | Petrol ve gazdan güçlü talep |
Europe | Yüksek kaliteye odaklanın, korozyona dayanıklı malzemeler |
16. SSS
- Konsantrik ve eksantrik redüktörler arasındaki fark nedir?
Eşmerkezli redüktörlerin merkez çizgileri hizalanmıştır, eksantrik redüktörler dengelenirken. - Dikişsiz redüktörler için hangi malzemeler kullanılır??
Yaygın malzemeler arasında karbon çeliği bulunur, Paslanmaz çelik, ve alaşımlı çelik. - Neden kaynaklı redüktörler yerine dikişsiz seçmelisiniz??
Kusursuz redüktörler daha fazla güç sunar, dayanıklılık, ve sızıntılara karşı direnç. - Eksantrik redüktörler yaygın olarak nerede kullanılır??
Sıvı birikmesini önlemek için genellikle yatay boru hatlarında kullanılırlar.. - Kesintisiz redüktörleri hangi standartlar yönetir??
Temel standartlar arasında ASME B16.9 ve DIN yer alır 2616. - Dikişsiz redüktörler yüksek sıcaklık uygulamaları için uygun mudur??
Evet, aşırı basınç ve sıcaklığa dayanacak şekilde tasarlanmıştır.
18. Sorunsuz ve Sorunsuz Karşılaştırması. Kaynaklı Redüktörler
Redüktör seçerken kritik bir ayrım dikişsiz ve kaynaklı tipler arasındadır. Uygulamanın taleplerine bağlı olarak her birinin kendi yararları ve sınırlamaları vardır..
Özellik | Sorunsuz Redüktörler | Kaynaklı Redüktörler |
---|---|---|
Üretim süreci | Tek parça çelikten kaynak yapılmadan üretilmiştir. | İki veya daha fazla çelik parçasının kaynaklanmasıyla üretilir. |
kuvvet | Kaynak bağlantılarının olmaması nedeniyle daha güçlü. | Kaynak bağlantıları potansiyel zayıf noktalar olduğundan biraz daha zayıf. |
Sızıntı Direnci | Harika, basınç altında arızalanabilecek kaynak olmadığından. | Ilıman, kaynak kalitesine bağlı olarak. |
Dayanıklılık | Daha yüksek, yüksek basınç koşullarında üstün performansla. | Daha düşük, özellikle ekstrem ortamlarda. |
Maliyet | Karmaşık üretim nedeniyle daha yüksek. | Daha basit üretim süreçleri nedeniyle daha düşük. |
Uygulamalar | Yüksek basınçlı ve yüksek sıcaklık boru hatları. | Düşük ila orta basınçlı uygulamalar. |
Güvenilirlik ve dayanıklılığın tartışmasız olduğu kritik uygulamalar için dikişsiz redüktörler tercih edilir, kaynaklı redüktörler genellikle maliyet tasarrufunun öncelikli olduğu daha az zorlu ortamlar için kullanılır.
19. Dikişsiz Redüktörlerde Yüzey İşleminin Önemi
Dikişsiz redüktörlerin yüzey kalitesi performanslarını önemli ölçüde etkiler, özellikle hijyen ve hassasiyet gerektiren sektörlerde, gıda işleme ve ilaç gibi. Daha pürüzsüz bir yüzey sağlar:
- Boru hattı içinde azaltılmış türbülans ve sürtünme.
- Enkaz birikiminin veya kirlenmenin önlenmesi.
- Daha kolay temizlik ve bakım.
Dikişsiz redüktörler için tipik yüzey kaplamaları arasında işlenmiş, cilalı, veya elektro-cilalı yüzeyler, uygulamaya bağlı olarak.
20. Alın Kaynaklı Dikişsiz Redüktörlerle İlgili Genel Sorunları Giderme
Kesintisiz redüktörler son derece güvenilirdir, kurulumu veya çalıştırılması sırasında bazı sorunlar ortaya çıkabilir. İşte yaygın sorunlara ve bunların çözümlerine bir bakış:
Sorun | Neden | Çözüm |
---|---|---|
Kurulum sırasında yanlış uyum | Boruların veya redüktörlerin yanlış hizalanması. | Doğru hizalamayı sağlayın ve yüzeyleri hazırlayın. |
Çatlaklar veya deformasyon | Kötü kaynak veya standart altı malzeme. | Sertifikalı malzemeler ve eğitimli kaynakçılar kullanın. |
korozyon | Sert kimyasallara veya koşullara maruz kalma. | Korozyona dayanıklı malzemeleri seçin. |
Sızıntı | Hatalı kaynak bağlantıları. | NDT yöntemlerini kullanarak kaynakları iyice inceleyin. |
Düzenli denetim ve bakım bu sorunların çoğunu önleyebilir.
21. Örnek Olay İncelemesi: Bir Petrol Rafinerisinde Dikişsiz Redüktörlerin Uygulanması
Dikkate değer bir örnekte, Orta Doğu'daki büyük bir petrol rafinerisi, boru hatlarını kesintisiz eşmerkezli ve eksantrik redüktörler içerecek şekilde geliştirdi. Redüktörler hayati bir rol oynadı:
- Yüksek basınçlı ham petrol transferini yönetme.
- Sıvı birikmesini önlemek için yatay boru hatlarında uygun drenajın sağlanması.
- Türbülansı ve basınç düşüşlerini azaltarak operasyonel verimliliği artırma.
Sonuçlar boru hattı performansında önemli bir artış gösterdi, daha az arıza süresi ve bakım maliyeti ile.
22. Alın Kaynaklı Dikişsiz Redüktörleri Seçerken Dikkat Edilmesi Gereken Faktörler
Boru hattı sisteminiz için doğru redüktörü seçmek, çeşitli faktörlerin değerlendirilmesini gerektirir:
- Boru Çapı: Mevcut borularla uyumluluğu sağlayın.
- Çalışma Basıncı: Sistem basınçlarına dayanabilecek malzemeleri seçin.
- Sıcaklık: Yüksek veya düşük çalışma sıcaklıklarına dayanabilecek malzemeleri seçin.
- Korozyon Direnci: Zorlu ortamlar için, paslanmaz çelik veya alaşımlı çelik idealdir.
- Akış Gereksinimleri: Akışkan dinamiğine göre eşmerkezli ve eksantrik redüktörler arasında karar verin.
- Uyumluluk: Redüktörün geçerli standartları karşıladığından emin olun (Örneğin., ASME, DAN).
23. Sorunsuz Redüktörler için Sık Kullanılan Kaplamalar
Performansı artırmak için, dikişsiz redüktörler genellikle korozyona karşı koruma sağlayan malzemelerle kaplanır, aşınma, ve diğer çevresel faktörler. Yaygın kaplamalar şunları içerir::
- Epoksi Kaplama: Su ve atık su boru hatları için mükemmel korozyon direnci sağlar.
- Galvaniz: Dış mekan ve nemli ortamlarda paslanmaya karşı koruma sağlar.
- Poliüretan Kaplama: Yüksek aşınma direnci, zorlu endüstriyel koşullara uygun.
Kaplama seçimi çalışma ortamına ve istenen uzun ömürlülüğe bağlıdır.
24. Maliyet Analizi: Sorunsuz vs. Kaynaklı Redüktörler
Maliyet Bileşeni | Sorunsuz Redüktörler | Kaynaklı Redüktörler |
---|---|---|
İlk Malzeme Maliyeti | Daha yüksek | Daha düşük |
Üretim Maliyeti | Gelişmiş şekillendirme teknikleri nedeniyle yüksek. | Ilıman, daha basit üretimle. |
Kurulum Maliyeti | Her ikisi için de benzer, ancak dikişsiz daha uzun sürer. | Her ikisi için de benzer. |
Bakım Maliyetleri | Üstün dayanıklılık nedeniyle daha düşük. | Potansiyel kaynak hataları nedeniyle daha yüksek. |
Genel Maliyet Verimliliği | Kritik uygulamalar için yüksek. | Ilıman, kritik olmayan kullanıma uygun. |
Dikişsiz redüktörler başlangıçta daha pahalı olmasına rağmen, uzun ömürleri ve güvenilirlikleri genellikle daha düşük toplam yaşam döngüsü maliyetleriyle sonuçlanır.
25. Sonuç
Alın kaynaklı dikişsiz çelik eşmerkezli ve eksantrik redüktörler modern boru sistemlerinde vazgeçilmezdir. Boru çapları arasında yumuşak geçiş sağlama yetenekleri, Baskı altında yapısal bütünlüğü korumak, ve korozyona karşı dirençleri, onları petrol ve gazdan gıda işlemeye kadar çeşitli endüstrilerde tercih edilen bir seçenek haline getiriyor.
Eşmerkezli ve eksantrik redüktörler arasındaki farkları anlayarak, onların uygulamaları, ve kesintisiz yapının avantajları, işletmeler performansı optimize eden ve uzun vadeli maliyetleri azaltan bilinçli kararlar alabilir. Dikişsiz redüktörler için ilk yatırım daha yüksek olabilir, güvenilirlikleri ve dayanıklılıkları maliyeti haklı çıkarır, özellikle kritik uygulamalarda.
Başarılı bir kurulum için, her zaman endüstri standartlarına uyun, yüksek kaliteli malzemeler seçin, ve optimum performansı sağlamak için deneyimli profesyonellerle çalışın.
