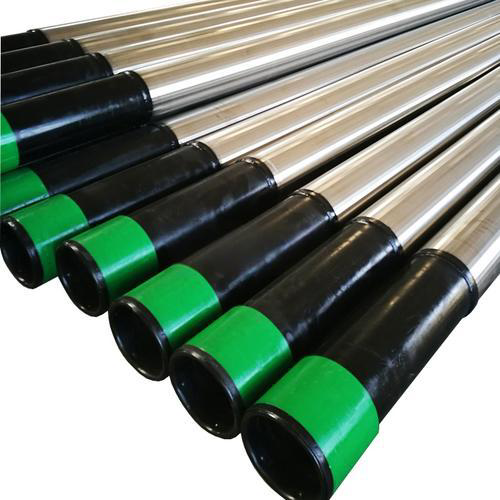

Трубный фильтр для скважин с V-образной проволокой

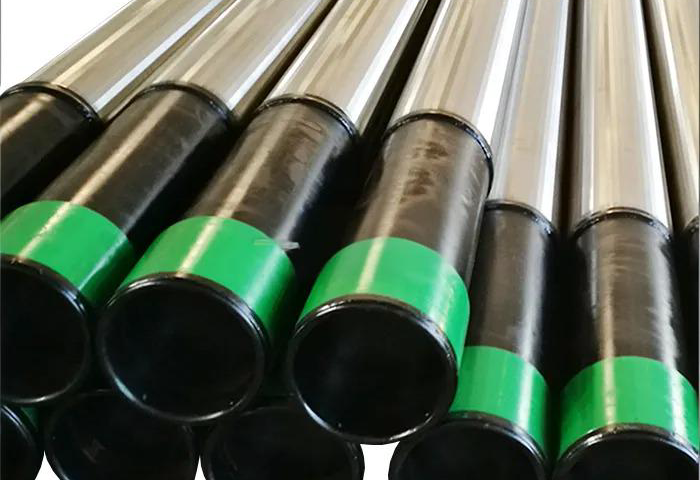

Бронированный трубопровод: Инженерная структурная целостность и точность фильтрации в скважинном фильтре с V-образной проволокой диаметром 4 дюйма на трубе



Извечная проблема добычи подземных жидкостей – будь то нефть, газ, или вода — это необходимый баланс между достижением больших объемов добычи и предотвращением катастрофического проникновения пластового песка и мелких частиц.. В автономном режиме экраны скважин предлагаем эффективную фильтрацию, их механические ограничения — особенно их склонность к разрушению под глубоким давлением в скважине или разрушению при высоких растягивающих нагрузках во время установки — делают их непригодными для самых сложных применений в энергетике и горнодобывающей промышленности.. Именно этот структурный недостаток и есть то, что Трубчатый фильтр для скважин предназначен для устранения. Конкретно, в 4-Двухслойный экран с V-образной проволокой на основе дюймовой трубы представляет собой высокую целостность, Композитное инженерное решение, в котором прочная механическая оболочка обсадной трубы или НКТ, сертифицированной API, органично сочетается со сложной геометрией фильтрации Johnson (V-провод) куртка.

Эта методология проектирования превращает чисто пассивный фильтр в активный., трубопровод для поддержания давления. Использование стандартной базовой трубы обсадной трубы API — часто $4 \текст{ дюйм}$ номинальный размер для контрольных скважин, скважины с водой высокого давления, или добыча с небольшими отверстиями - обеспечивает подавляющее разрушение, лопаться, и прочность на растяжение, гарантируя безопасное развертывание в глубоких, стволы скважин с большим отклонением. Одновременно, внешнее сито V-Wire обеспечивает непрерывную щелевую апертуру, необходимую для максимального потока и точного удаления песка., в то время как перфорированная основная труба действует как вторая, более грубый фильтрующий слой и защитный экран для самой оболочки V-Wire. Материальный спектр, от экономичной углеродистой стали Q235 до высококлассной коррозия-устойчивая нержавеющая сталь 316L, позволяет тщательно адаптировать конечный продукт к конкретной химической среде пласта, создание окончательного инженерного компонента, который не жертвует ни структурной безопасностью, ни долгосрочной эффективностью фильтрации..

1. Императив составного фильтра: Структурная безопасность и динамика потока

Трубчатое сито — это не просто два компонента, соединенных болтами.; это интегрированная система, разработанная для преодоления структурной хрупкости обычных экранов.. Философия проектирования сосредоточена на использовании механических преимуществ базовой трубы, обеспечивая при этом максимальное воздействие фильтрационного слоя на пласт..

Незаменимая роль базовой трубы API



Основная функция внутренней базовой трубы — обычно обсадной трубы или НКТ API 5CT — несущий. Перфорированная труба должна сохранять высокий процент своего первоначального качества. Сила разрушения выдерживать внешнее давление со стороны цемента, вскрыша, или кольцевые жидкости, особенно в глубоких скважинах, где давление может превышать $50 \текст{ MPa}$. более того, резьбовые соединения труб (STC, LTC, или БТД) должен сохранять целостность при высоких Растягивающая нагрузка в процессе обкатки, особенно в длительном, направленный, или горизонтальные участки, где сопротивление существенно. Используя материал класса API (например., J55, N80, L80), инженеру гарантирована количественная, прослеживаемый уровень механических характеристик, что является непреложным требованием соблюдения нормативных требований и эксплуатационной безопасности в условиях нефти и газа под высоким давлением..

Куртка с V-образной проволокой: Прецизионная и предотвращающая засорение геометрия



Внешний слой, в Экран Джонсона типа V-Wire, обеспечивает необходимую точность фильтрации, которую не может обеспечить сама по себе перфорированная труба.. Он изготовлен путем спиральной намотки проволоки V-образного профиля на продольные опорные стержни.. Такая геометрия обеспечивает:

1. Непрерывный слот: Максимизирует открытую площадь, минимизация скорости входа жидкости и тем самым уменьшение локализованного падения давления, что имеет решающее значение для минимизации риска миграции мелких частиц и повреждения кожи пласта..

2. Незатыкаемая диафрагма: Проволока V-образной формы образует прорезь, которая является самой узкой на внешней стороне и расширяется внутрь.. Любая частица, проходящая мимо внешней поверхности, не может застрять в пазу.; он должен полностью проходить в перфорированную трубу. Это свойство имеет первостепенное значение для поддержания долгосрочной эффективности потока сита..

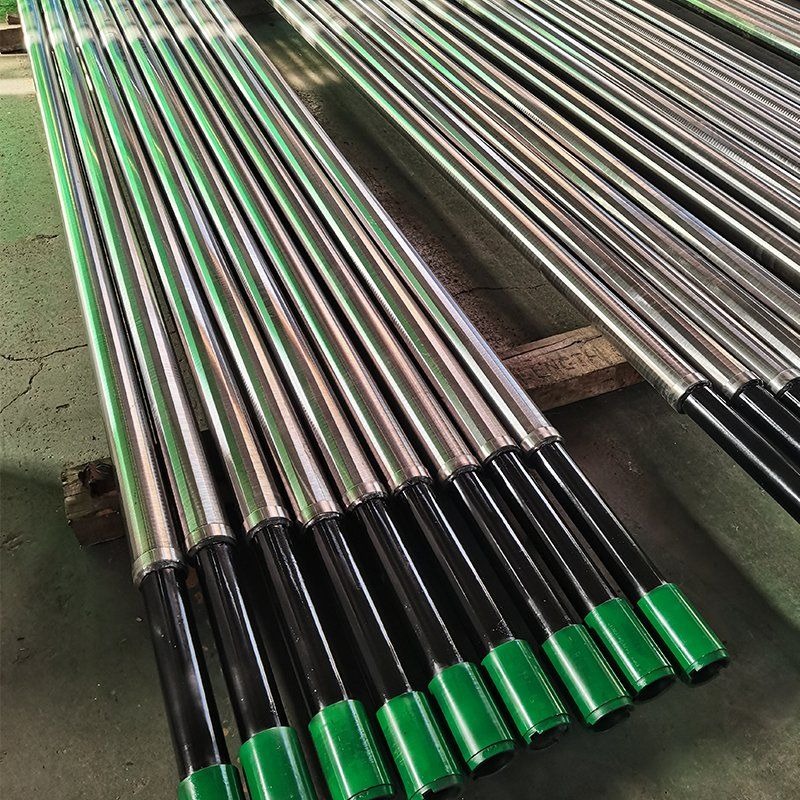

Композитная структура гарантирует, что высокоточный фильтрующий слой V-Wire всегда защищен перфорированным стальным кабелепроводом во время транспортировки и развертывания в скважине., при этом механическая целостность базовой трубы минимально нарушена.

2. Структурный фундамент: Спецификации базовой трубы API и геометрические изменения



Точные характеристики базовой трубы, особенно его материал, график толщины стенок, и тип подключения, определить окончательную механическую оболочку готового экрана. Для $4 \текст{ дюйм}$ номинальный экран, размеры труб соответствуют стандартным размерам обсадных труб или трубок API, обеспечение совместимости со стандартными скважинными инструментами.

Перфорация: Компромисс между потоком и силой



Базовая труба преобразуется в функциональный фильтр в процессе перфорация (сверление или пробивание многочисленных отверстий). Этот процесс является критической точкой компромисса при проектировании.:

1. Перфорация Открытая площадка (доверенность на доступ): Общая площадь отверстий должна быть максимальной. (например., $15\%$ в $30\%$ доверенность на доступ) чтобы гарантировать, что перфорированная труба не станет доминирующим ограничителем потока (узкое место) в системе. Общая пропускная способность должна определяться геометрией паза V-Wire., не отверстия в базовой трубе.

2. Остаточная прочность стены: Каждая перфорация, Однако, удаляет несущий металл, уменьшение первоначального разрушения трубы и прочности на растяжение. Схема перфорации — размер, расстояние, и плотность — должны быть тщательно спроектированы, чтобы обеспечить оставшуюся прочность стены. (в “эффективность связок”) по-прежнему соответствует минимальным коэффициентам безопасности, необходимым для максимального ожидаемого внешнего давления и растягивающей нагрузки во время установки.

Стандарт для этих труб соответствует Спецификация API 5CT, который требует строгих допусков на внешний диаметр (OD), Толщина стенки (WT), и свойства материала (Предел текучести и предел прочности).

Целостность соединения: STC, LTC, и потоки BTC

Способ соединения сегментов экрана не менее важен, чем прочность тела трубы.. Использование резьбы корпуса стандарта API—Короткая резьбовая муфта (STC), Соединительная муфта с длинной резьбой (LTC), или же Упорная резьбовая муфта (BTC)— обеспечивает измеримую целостность суставов:

• СТЦ и ЛТК: В основном используется для растягивающей нагрузки., обеспечивает надежное механическое соединение, но для герметизации используется резьбовое зацепление. LTC предпочтительнее для глубоких скважин из-за более длинного зацепления резьбы и более высокой прочности на растяжение..

• BTC: Характеризуется уникальной формой резьбы., который обеспечивает превосходную устойчивость к давлению разрыва и нагрузке сжатия, наряду с превосходной герметичностью благодаря остроконечной резьбе и заплечикам муфты. BTC является стандартом для заканчивания под высоким давлением, где целостность уплотнения в условиях сложных нагрузок имеет первостепенное значение..

Оболочка экрана и основная труба точно сварены вместе в зоне соединения, чтобы обеспечить надежную фиксацию оболочки V-образной проволоки к конструктивному элементу., предотвращение относительного движения или повреждения во время бега.

параметр	Спецификация / Требование	Базовая труба корпуса API (L80 Пример)	График допуска толщины
Первичный стандарт	API Spec 5CT (Обсадные трубы/трубопроводы)	АСТМ А510 / API 5CT (труба)	Толщина стенки $\вечера 12.5\%$ номинальной массы
Марка материала	API 5CT L80 (Квалифицированный сервис Sour)	Углеродисто-марганцевая сталь (Контролируемая твердость)	Н/Д
Термическая обработка	Закаленной и отпущенной (Q&T)	Требуется для контроля прочности и твердости. (Соответствие NACE)	Н/Д
Прочность на растяжение	Мин. $Р_м = 655 \текст{ MPa}$ ($95 \текст{ ksi}$)	Мин. $Р_{эХ} = 552 \текст{ MPa}$ ($80 \текст{ ksi}$)	Н/Д
Номинальный размер	4 Дюйм (OD $114.3 \текст{ мм}$ за $4-1/2 \текст{ дюйм}$ Корпус)	Стандартизированное измерение API	Наружный диаметр $\вечера 0.79 \текст{ мм}$
Тип соединения	STC, LTC, или БТД	Резьбовое соединение API	Допуск API Spec 5B

---

3. Металлургический спектр: Сопоставление материала с коррозионной активностью



Требование к трубному экрану для работы в различных средах — от скважин с неагрессивными грунтовыми водами до кислых, месторождения нефти с высоким содержанием хлоридов — требует использования ряда вариантов материалов как для базовой трубы, так и для оболочки V-образной проволоки.. Выбор является важным решением, основанным на соотношение затрат и риска коррозии анализ.

Углеродистая сталь (Q235) и стандартная нержавеющая сталь (304/201)



• Q235 (китайский стандарт): Функционально эквивалентен ASTM A36/A283.. Это экономичный вариант, низкоуглеродистая сталь, подходящая для неагрессивных сред, таких как мелкие или пресноводные колодцы, где основной угрозой являются механические повреждения и простое окисление., не химическая атака. Принципиально непригоден для работы с высоким содержанием хлоридов или кислой среды..

• 304/304L (Стандартная аустенитная нержавеющая сталь): Обеспечивает базовую стойкость к общей коррозии и часто используется в скважинах с чистой водой или с низкой концентрацией. $\текст{Колорадо}_2 $ среды. Низкоуглеродный вариант ($304\текст{L}$) предпочтителен в сварных изделиях для минимизации межцентральная коррозия (МКГР). тем не мение, 304/304L обладает плохой устойчивостью к хлоридам. Питтинговая коррозия а также Коррозионное растрескивание под напряжением (SCC), исключаю это для агрессивных рассолов.

Высокопроизводительная нержавеющая сталь (316/316L)



Переезд в 316/316л нержавеющая сталь является отраслевым стандартом для сред с умеренной концентрацией хлоридов.

• Преимущество молибдена: Ключевое отличие состоит в добавлении $2\%$ в $3\%$ молибден ($\текст{МО}$). Молибден значительно повышает Эквивалентный номер сопротивления точечной коррозии (ДРЕВЕСИНА), что является количественной мерой устойчивости к хлоридному изъязвлению. Это делает 316/316L гораздо более прочным в солоноватой воде., морская вода, или умеренно соленые нефтепромысловые рассолы, чем 304L.

• Смягчение последствий SCC: Хотя восприимчив к SCC при высоких температурах, 316L — минимальное требование для многих агрессивных нефтегазовых применений, где для управления оставшимся химическим риском используются ингибиторы коррозии..

Металлургия Куртка с V-образной проволокой должна быть равна или выше коррозионной стойкости базовой трубы., поскольку это компонент, подвергающийся непосредственному воздействию необработанного пластового флюида. Использование рубашки из стали 316L на базовой трубе API L80 — это распространенная конфигурация, обеспечивающая баланс структурной целостности с устойчивостью к воздействию окружающей среды..

Марка материала	Основное приложение	Химическая характеристика	Устранение основного коррозионного риска
Q235	Мелкие/пресноводные колодцы, Некоррозионная горная промышленность	Низкоуглеродистая сталь, Высокая свариваемость	Механическая сила, Базовая одежда
304 / 304L	Чистая вода, Применение с низким содержанием хлоридов	Аустенитная нержавеющая сталь (CR 18%, Ni 8%)	Общее окисление, Атмосферная коррозия
316 / 316L	Солоноватая вода, Нефть/газ (Умеренный хлорид)	$\текст{МО}$ Добавление (2-3%), $\текст{CR} 16\%$, $\текст{Ni} 10\%$	Питтинговая коррозия, Коррозия расщелины (из-за $\текст{Калькуляция}^-$)

4. Спецификация, Особенности, и синергия приложений



Окончательная спецификация продукта объединяет механическую целостность базовой трубы с геометрическими требованиями оболочки V-Wire., обеспечение поддержки всех аспектов скважинной эксплуатации.

V-образная проволока и допуски на габаритные размеры



Наиболее важным допуском для оболочки V-Wire является Ширина слота и Связь OD/ID.

1. Допуск ширины паза: Должно быть точно (например., $\вечера 0.05 \текст{ мм}$) для обеспечения точного удаления песка и предотвращения миграции мелких частиц, что является определением отказа контроля песка.

2. Соединение ID/OD: Внутренний диаметр (ID) оболочки экрана V-Wire должен точно соответствовать наружному диаметру (OD) перфорированной основной трубы, чтобы обеспечить надежную сварку и предотвратить попадание твердых частиц между двумя слоями, что приведет к внутреннему истиранию.

Внешний диаметр окончательной сборки также должен соответствовать жестким допускам, чтобы обеспечить плавное прохождение через существующую обсадную колонну. (ходовой зазор).

Универсальность применения и ключевые особенности



The $4 \текст{ дюйм}$ Трубчатое сито V-Wire применяется в различных отраслях промышленности благодаря своей прочной конструкции.:

• Глубоководные скважины: Там, где давление напора высокое и целостность экрана против разрушения имеет жизненно важное значение..

• Добыча нефти и газа: Используется в автономных грохотах без гравия. (САС) заканчивания в умеренно консолидированных коллекторах, или в качестве компонента в операциях гидроразрыва, где сетка должна выдерживать высокое давление впрыска.

• Горное дело и геотермальная энергия: Используется для водопонижающих и нагнетательных скважин, где структурная целостность подвергается сомнению в результате наклонно-направленного бурения и агрессивного химического состава жидкости, часто требует использования сплавов 316L или выше..

Категория функции	Описательная функция	Инженерное обоснование
Структурная целостность	Основная труба корпуса API 5CT (Q&Т Сталь)	Гарантирует высокий уровень обрушения, Выброс, и предел прочности для глубоких/направленных скважин.
Первичная фильтрация	Джонсон В-Вайр (Непрерывный слот)	Обеспечивает большую открытую поверхность и незабиваемое отверстие для точного контроля песка..
Расходомер/защита	Перфорированная базовая труба	Действует как основной путь потока и защищает оболочку V-Wire от внутренних повреждений инструмента..
Безопасность соединения	Резьбовые соединения API BTC/LTC	Обеспечивает герметичность и механическую целостность соединений при экстремальных растягивающих нагрузках..
Устойчивость к коррозии	316L вариант из нержавеющей стали	Содержание молибдена предотвращает точечную коррозию в рассолах с высоким содержанием хлоридов..
Легкость установки	Высокая жесткость	Легче работать на участках с большими отклонениями или горизонтальных участках, чем на гибких автономных ситах..

Синтез силы и точности



4-дюймовый двухслойный скважинный фильтр с V-образной проволокой на трубе представляет собой технически превосходный продукт, который напрямую устраняет ограничения традиционных методов контроля выноса песка в сложных подземных средах.. Его конструкция представляет собой расчетный синтез: механическая оболочка базовой трубы, сертифицированной API, обеспечивает долговечность конструкции от разрушения и разрушения при растяжении, а оболочка V-Wire обеспечивает непрерывный поток и точное исключение размера частиц.. The ability to select from a spectrum of materials, от Q235 для базового применения до 316L для агрессивных рассолов, позволяет точно оптимизировать затраты и выгоды с учетом геологических и химических рисков конкретной скважинной среды.

Объединив структурную прочность с эффективностью фильтрации., Трубчатое сито выходит за рамки простой фильтрации; это бронированный кабелепровод, предназначенный для обеспечения надежности, надежный интерфейс, поддерживающий высокую скорость, добыча жидкости без песка в течение многолетнего жизненного цикла скважины, обеспечение безопасности ствола скважины и рентабельности ресурсного актива.
