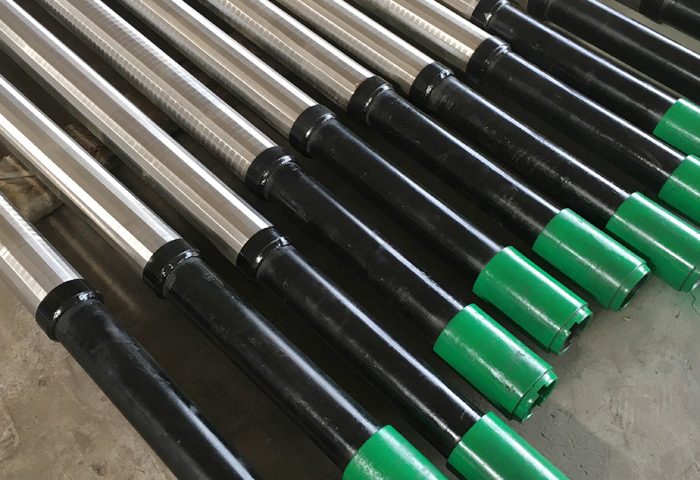

Tubi di controllo della sabbia per lo screening del pozzo petrolifero SS304L

Sfruttamento dei materiali SS304L per un controllo superiore della sabbia e una produttività superiore nei tubi per la vagliatura dei pozzi petroliferi

Durante la perforazione e il completamento dei pozzi petroliferi, uno dei componenti più critici del fondo pozzo è il vaglio di produzione responsabile del controllo dell'afflusso di sabbia massimizzando al tempo stesso il recupero del fluido del giacimento. I tubi di schermatura in acciaio inossidabile che utilizzano la lega SS304L offrono vantaggi distinti rispetto ai materiali di schermatura convenzionali grazie alla loro resistenza corrosione e forza a lungo termine.

In questo articolo, esploreremo in che modo la formulazione inossidabile al cromo-nichel dell'SS304L apporta benefici all'olio bene lo schermo prestazione. Tratteremo le proprietà dei materiali che migliorano la resistenza alla sabbia, valutare progetti di mesh adatti a varie applicazioni di serbatoi, e fornire suggerimenti su come determinare i progetti meglio serviti da un SS304L tubo dello schermo soluzione.

SS304L: Una lega superiore per il controllo della sabbia

È uno degli acciai inossidabili austenitici più utilizzati, L'SS304L presenta caratteristiche chiave che lo rendono adatto anche per i tubi di schermatura dei giacimenti petroliferi:

Resistenza alla corrosione – L'alto contenuto di cromo protegge dall'acqua, H2S, e acidi/basi del pozzo nel lungo periodo.
Conservazione della forza – SS304L mantiene la resistenza dopo anni di cicli di pressione di produzione in cui gli acciai al carbonio sono soggetti a fatica.
Durabilità della rete – Più duro e più resistente alla rottura rispetto alle reti vaglianti come plastica o composito in condizioni di sabbia abrasiva.

Queste proprietà intrinseche del materiale aiutano i tubi schermati basati su SS304L a resistere a condizioni ostili, fluidi di giacimento carichi di sabbia mantenendo una permeabilità molto migliore rispetto alle alternative.

Tubo di base						Giacca per schermo
Diametro nominale(nel)	Diametro esterno(mm)	Peso libbre/piedi Spessore della parete(mm)	Diametro del foro cm	Densità dei fori	Foro ApreaIn2/ft	OD del rivestimento dello schermo(nel)	Area aperta pollici2/piedi Fessura
Diametro nominale(nel)	Diametro esterno(mm)	Peso libbre/piedi Spessore della parete(mm)	Diametro del foro cm	Densità dei fori	Foro ApreaIn2/ft	OD del rivestimento dello schermo(nel)	0.008”	0.012”	0.015”	0.020”
2-3/8	60	4.6(4.83)	3/8	96	10.60	2.86	12.68	17.96	21.56	26.95
2-7/8	73	6.4(5.51)	3/8	108	11.93	3.38	14.99	21.23	25.48	31.85
3-1/2	88.9	9.2(6.45)	1/2	108	21.21	4.06	18.00	25.50	30.61	38.26
4	101.6	9.5(5.74)	1/2	120	23.56	4.55	20.18	28.58	34.30	42.88
4-1/2	114.3	11.6(6.35)	1/2	144	28.27	5.08	15.63	22.53	27.35	34.82
5	127	13(6.43)	1/2	156	30.63	5.62	17.29	24.92	30.26	38.52
5-1/2	139.7	15.5(6.99)	1/2	168	32.99	6.08	18.71	26.96	32.74	41.67
6-5/8	168.3	24(8.94)	1/2	180	35.34	7.12	21.91	31.57	38.34	48.80
7	177.8	23(8.05)	5/8	136	42.16	7.58	23.32	33.61	40.82	51.95
7-5/8	194	26.4(8.33)	5/8	148	45.88	8.20	25.23	36.36	44.16	56.20
8-5/8	219	32(8.94)	5/8	168	51.08	9.24	28.43	40.98	49.76	63.33
9-5/8	244.5	36(8.94)	5/8	188	58.28	10.18	31.32	45.15	54.82	69.77
10-3/4	273	45.5(10.16)	5/8	209	64.79	11.36	34.95	50.38	61.18	77.86
13-3/8	339.7	54.5(9.65)	5/8	260	80.60	14.04	37.80	54.93	66.87	85.17

I dati di cui sopra sono solo di riferimento, le informazioni effettive sono soggette ai disegni

Sfruttare il design a rete

Oltre alla resistenza alla corrosione, le moderne geometrie della maglia espansa ottimizzano le prestazioni del tubo schermato SS304L, incluso:

Piccolo, aperture coerenti – Aperture a rete strettamente controllate tra 50-300 i micron si rivolgono a un’ampia gamma di dimensioni della sabbia.
Area aperta alta – I modelli espansi forniscono oltre 70% area a flusso aperto per la massima raccolta del fluido.
Rete autoportante – Le campate libere evitano problemi di cedimento di altre maglie sottoposte a carico di sedimenti.
Rete incollata – Il fissaggio stabile al corpo del tubo resiste alla separazione da urti e vibrazioni durante l'installazione/produzione.

La corretta selezione della geometria della maglia in base ai fattori del serbatoio consente ai tubi SS304L di fornire un controllo della sabbia a lungo termine su misura per le esigenze specifiche di ciascun produttore.

Determinazione dell'idoneità del progetto

I tubi schermanti basati su SS304L sono ideali per serbatoi con:

Fluidi di produzione aggressivi (H2S, CO2, ecc.)
Livelli elevati di sedimenti che richiedono la massima resistenza/durabilità
La garanzia del flusso a lungo termine è fondamentale per l’economia del progetto
Durata della vita sul campo 10-30+ anni

Il coinvolgimento di esperti di schermi esperti nella selezione dei materiali e nella progettazione della rete ottimizza la soluzione. La modellazione anticipata delle interazioni fluido-roccia e delle condizioni del fondo pozzo garantisce che SS304L offra i suoi vantaggi intrinseci di durabilità e disponibilità per tutta la vita delle risorse del giacimento petrolifero.

Suggerimento di immagini: Una microfotografia ravvicinata che mostra la geometria della maglia espansa di un campione di tubo a rete SS304L con ingrandimento 100x.

Testo alternativo dell'immagine: Immagine microscopica dei modelli di mesh in un campione di tubo per lo screening di un pozzo petrolifero in acciaio inossidabile SS304L, con aperture individuali e la struttura espansa visibile.
