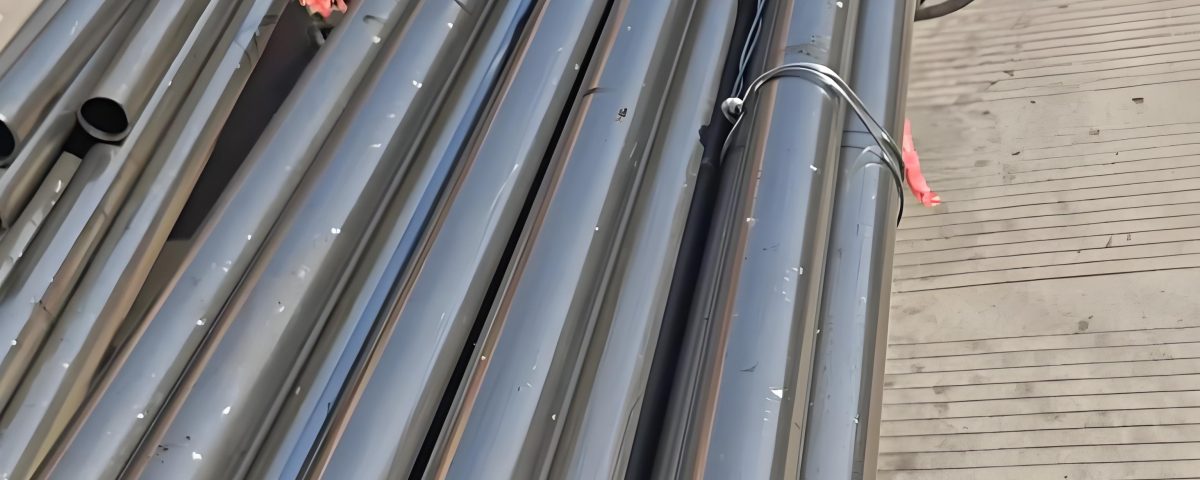

Tubi in superlega X-750 in lega Inconel & Tubi: Costanti fisiche e proprietà termiche
1. Introduzione alla lega Inconel X-750
Lega di Inconel X-750 (UNS N07750/W. No.. 2.4669) è una superlega di nichel-cromo ad alte prestazioni nota per le sue eccezionali proprietà meccaniche e resistenza alla corrosione in ambienti estremi. Questa lega è particolarmente apprezzata in settori come quello aerospaziale, generazione di energia, e lavorazione chimica. La sua capacità di funzionare a temperature che vanno dai livelli criogenici a 1800°F (982° C) lo rende la scelta preferita per applicazioni critiche come i componenti di turbine, elementi di fissaggio, e apparecchi per il trattamento termico.
La natura indurente per precipitazione dell'Inconel X-750 ne aumenta la resistenza, soprattutto se sottoposti a specifici trattamenti termici. tuttavia, a temperature superiori a 1300°F (704° C), alcuni degli effetti dell’indurimento delle precipitazioni diminuiscono, ma la lega conserva ancora una resistenza meccanica utile fino a 1800°F.
2. Composizione chimica dell'Inconel X-750
La composizione chimica dell'Inconel Alloy X-750 contribuisce in modo significativo alla sua resistenza alle alte temperature, resistenza alla corrosione, e altre proprietà favorevoli. tavolo 1 riassume la composizione tipica:
tavolo 1: Composizione chimica della lega di Inconel X-750
| Elemento | Percentuale (%) |
|---|---|
| Nichel (NI) | 70.0 (min) |
| Cromo (CR) | 14.0-17.0 |
| Ferro (Fe) | 5.0-9.0 |
| Titanio (Ti) | 2.25-2.75 |
| Titanio (Al) | 0.40-1.0 |
| Niobio (NB) | 0.7-1.2 (include Ta) |
| Titanio (co) | 1.0 (Max) |
| Carbonio (C) | 0.08 (Max) |
| Manganese (MN) | 1.0 (Max) |
| Silicio (Si) | 0.5 (Max) |
| Zolfo (S) | 0.01 (Max) |
| Rame (Cu) | 0.5 (Max) |
Ogni elemento ha uno scopo distinto. Il nichel garantisce stabilità alle alte temperature e resistenza all'ossidazione, mentre il cromo aggiunge proprietà resistenti alla corrosione. L'alluminio e il titanio facilitano l'indurimento per precipitazione, migliorando la forza.
3. Proprietà fisiche dell'Inconel X-750
Inconel X-750 è caratterizzato dalle sue notevoli proprietà fisiche, consentendogli di resistere a una varietà di ambienti. Di seguito sono riportate alcune costanti fisiche chiave:
- Densità: 8.28 g/cm³
- Intervallo di fusione: 1393–1427°C (2540–2600°F)
- Capacità termica specifica: 0.103 BTU/lb°F a 70°F (20° C)
- Resistività elettrica: 620 µΩ·cm a temperatura ambiente
- Proprietà magnetiche: Non magnetico
Queste proprietà rendono Inconel X-750 la scelta ideale per componenti che richiedono durabilità in condizioni di stress termico e meccanico estremo.
4. Proprietà termiche dell'Inconel X-750
Inconel X-750 eccelle nelle prestazioni termiche, che è fondamentale per le applicazioni esposte a temperature fluttuanti. Di seguito sono riportate le sue proprietà termiche:
tavolo 2: Proprietà termiche della lega Inconel X-750
| Temperatura (° F) | Conduttività termica (BTU/piedi·h·°F) | Dilatazione termica (10⁻⁶/°F) |
|---|---|---|
| 70 | 88.6 | 6.9 |
| 200 | 93.2 | 7.1 |
| 400 | 100.8 | 7.3 |
| 800 | 116.3 | 7.7 |
| 1200 | 132.8 | 8.0 |
Queste proprietà evidenziano la capacità dell’Inconel X-750 di mantenere la sua integrità strutturale sotto stress termico, rendendolo prezioso per le pale delle turbine, sistemi di canalizzazione, e invertitori di spinta.
5. Proprietà meccaniche dell'Inconel X-750
Le proprietà meccaniche dell'Inconel X-750 possono variare a seconda del trattamento termico. Di seguito le caratteristiche meccaniche generali:
tavolo 3: Proprietà meccaniche della lega di Inconel X-750
| Proprietà | Valore |
|---|---|
| Resistenza alla trazione | 160 KSI (1100 MPa) |
| Resistenza allo snervamento | 90 KSI (620 MPa) |
| Allungamento (% nel 2 inches) | 25% |
| Durezza (Scala Rockwell C) | 35-40 |
Inconel X-750 è specificamente progettato per applicazioni che richiedono un'elevata resistenza alla trazione, basso allungamento, e stabilità a temperature elevate.
6. Resistenza alla corrosione dell'Inconel X-750
Inconel X-750 fornisce un'eccellente resistenza all'ossidazione e alla corrosione in varie condizioni. Si comporta bene in ambienti dove l'esposizione ad alte temperature, condizioni criogeniche, o sostanze chimicamente reattive è inevitabile. Le applicazioni nei motori a razzo e nelle turbine a gas utilizzano ampiamente questa proprietà di resistenza alla corrosione.
- Resistenza all'ossidazione: Resiste al ridimensionamento a temperature fino a 1800°F.
- Condizioni criogeniche: Non presenta infragilimento e mantiene la tenacità.
7. Trattamento termico dell'Inconel X-750
I trattamenti termici sono essenziali per adattare le proprietà meccaniche dell’Inconel X-750 alle esigenze applicative specifiche. I metodi comuni includono:
- Trattamento della soluzione (2100° F): Migliora la duttilità.
- Trattamento di stabilizzazione (1550° F): Migliora la resistenza allo scorrimento.
- Trattamento delle precipitazioni (1300° F): Aumenta la durezza e la resistenza alla trazione.
8. Costanti fisiche dell'Inconel X-750
Inconel X-750 presenta costanti fisiche che gli consentono di funzionare in modo eccezionale sia in ambienti ad alta che a bassa temperatura. Queste costanti sono vitali per comprenderne il comportamento in diverse applicazioni industriali.
Costanti fisiche chiave:
| Proprietà | Valore |
|---|---|
| Modulo di Young (Modulo elastico): | 31 x 10⁶ psi (213 GPa) |
| Modulo di taglio: | 11.9 x 10⁶ psi (82 GPa) |
| Rapporto di Poisson: | 0.31 |
| Resistività elettrica: | 620 µΩ·cm a temperatura ambiente |
| Densità: | 8.28 g/cm³ |
L'elevato modulo elastico contribuisce alla sua resistenza alle sollecitazioni meccaniche, e la sua resistività elettrica garantisce stabilità nelle applicazioni elettriche ad alte temperature.
9. Produzione e fabbricazione

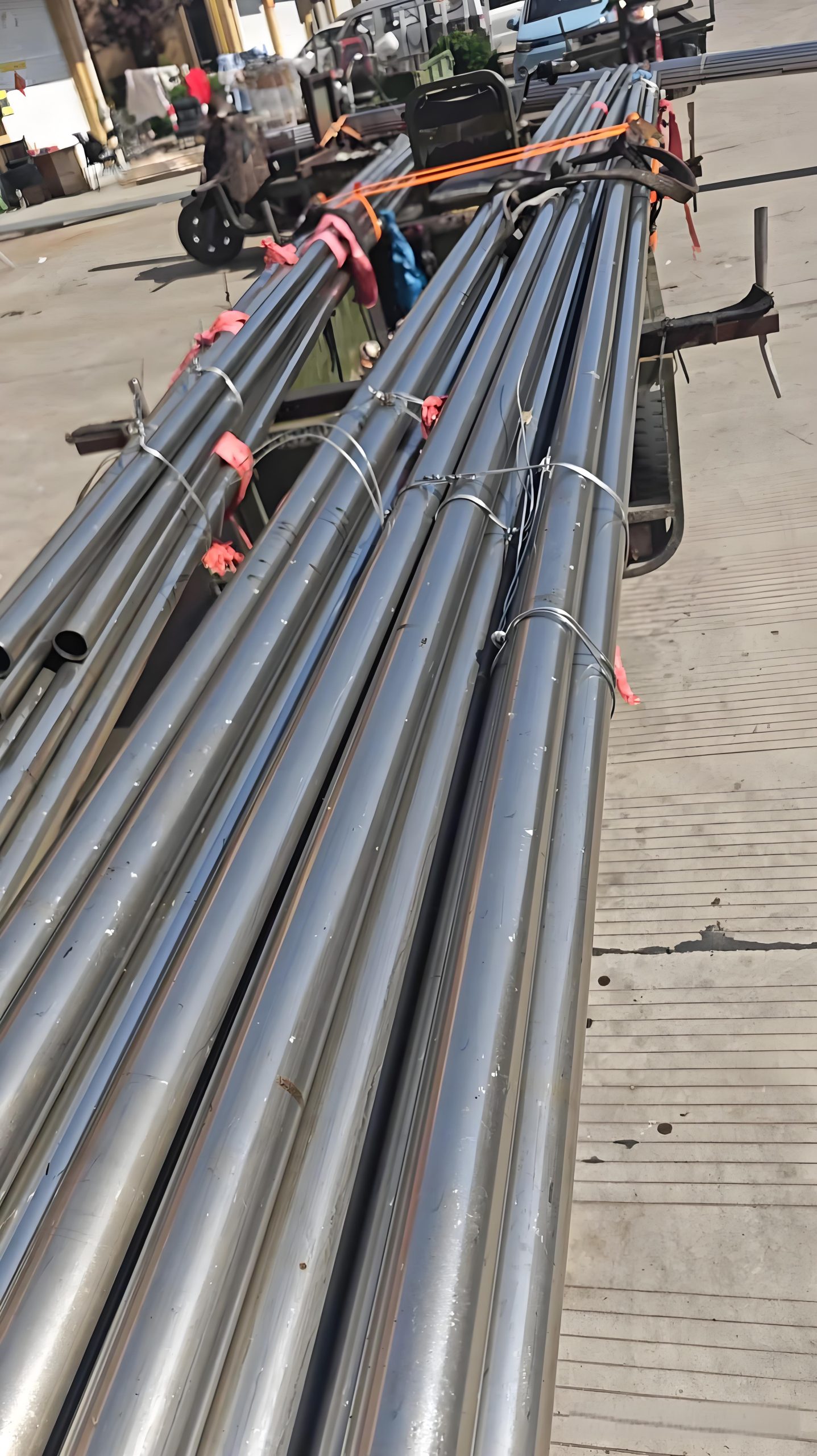

Disponibilità di tubi Inconel X-750 & Tubi
I tubi e i tubi Inconel X-750 sono disponibili in una varietà di forme per soddisfare le diverse esigenze industriali. Le forme standard includono tubi senza saldatura, tubi saldati, e tubi realizzati su misura.
Tecniche di fabbricazione
L'Inconel X-750 è considerato relativamente facile da fabbricare quando vengono impiegate tecniche adeguate. I metodi comuni includono:
- Lavorazione a caldo:
- Intervallo di temperatura consigliato: 1800–2200°F (982–1204°C).
- Il raffreddamento rapido è necessario per preservare le proprietà meccaniche.
- Lavoro a freddo:
- Aumenta la forza e la durezza.
- La ricottura è necessaria per ridurre gli effetti dell'incrudimento.
- Lavorazione:
- L'Inconel X-750 è difficile da lavorare a causa della sua durezza e della sua natura incrudente.
- Utilizzare utensili con punta in metallo duro e basse velocità di taglio per ottenere i migliori risultati.
- Saldatura:
- Inconel X-750 può essere saldato utilizzando metodi di saldatura convenzionali, come la saldatura ad arco di tungsteno a gas (GTAW) e saldatura ad arco di gas metallici (GMAW).
- Si consiglia un trattamento termico post-saldatura per ripristinare le proprietà meccaniche.
Sfide di fabbricazione
- L'elevata durezza può causare l'usura dell'utensile durante la lavorazione.
- Spesso sono necessarie attrezzature specializzate per la modellatura e il taglio.
10. Applicazioni dei tubi Inconel X-750 & Tubi
I tubi e i tubi Inconel X-750 sono utilizzati in un'ampia gamma di settori grazie alla loro resistenza eccezionale, stabilità termica, e resistenza alla corrosione. Di seguito sono elencate le principali aree di applicazione:
Industria aerospaziale
- Pale e ruote di turbine: Resiste alle elevate sollecitazioni centrifughe e alle temperature nei motori a reazione.
- Invertitori di spinta: Utilizzato in componenti esposti a calore estremo durante l'atterraggio.
Energia e produzione di energia
- Reattori nucleari: Utilizzato nei nuclei dei reattori e negli scambiatori di calore grazie alla sua resistenza alle radiazioni e allo stress termico.
- Generatori di vapore: Gestisce ambienti ad alta temperatura e alta pressione.
Lavorazioni chimiche e petrolchimiche
- Scambiatori di calore: Resiste alla corrosione in ambienti chimici aggressivi.
- Tubi e tubi: Trasportare sostanze chimiche reattive a temperature elevate.
Altre applicazioni industriali
- Apparecchi per il trattamento termico: Mantiene la forza e la stabilità nei forni.
- Matrici per estrusione: Resiste alla deformazione sotto stress meccanico estremo.
- Sistemi criogenici: Funziona eccezionalmente a temperature inferiori allo zero senza infragilimento.
11. Vantaggi dell'Inconel X-750 rispetto ad altre leghe
Inconel X-750 offre numerosi vantaggi rispetto ad altre leghe a base di nichel e di acciaio inossidabile, soprattutto in ambienti estremi:
| Caratteristica | Inconel X-750 | Altre leghe |
|---|---|---|
| Resistenza alla temperatura: | Mantiene la forza fino a 1800 ° F. | Spesso limitato a 1200–1500°F. |
| Resistenza alla corrosione: | Eccellente sia in ossidazione ad alta temperatura che in condizioni criogeniche. | Può degradarsi più velocemente in ambienti ossidanti. |
| Resistenza meccanica: | Elevata resistenza alla trazione e allo snervamento anche dopo prolungata esposizione al calore. | Minore resistenza nel tempo alle alte temperature. |
| Longevità: | Adatto per applicazioni a lungo termine in ambienti ad alto stress. | Potrebbe richiedere una sostituzione frequente. |
La capacità dell’Inconel X-750 di resistere alla fatica termica e all’ossidazione gli conferisce un vantaggio competitivo nelle applicazioni critiche.
12. Limitazioni e sfide
Nonostante le sue eccezionali proprietà, Inconel X-750 presenta alcune limitazioni:
1. Difficoltà di lavorazione:
- La durezza dell'Inconel X-750 provoca un'usura significativa degli utensili da taglio.
- Richiede tecniche di lavorazione e attrezzature avanzate.
2. Considerazioni sui costi:
- La lega è più costosa dell'acciaio inossidabile e di alcune altre leghe a base di nichel.
- Il suo prezzo elevato può limitarne l'utilizzo in applicazioni non critiche.
3. Esposizione prolungata a temperature elevate:
- Mentre mantiene la resistenza fino a 1800°F, gli effetti dell'indurimento delle precipitazioni diminuiscono nel tempo a temperature superiori a 1300°F.
13. Casi studio
Caso di studio 1: Applicazione della turbina a gas
- Obiettivo: Per migliorare la durata delle pale delle turbine in ambienti ad alta temperatura.
- Risultato: In mostra le lame realizzate con Inconel X-750 30% durate operative più lunghe rispetto ai materiali precedenti, Riduzione dei costi di manutenzione.
Caso di studio 2: Applicazione del serbatoio criogenico
- Obiettivo: Per migliorare la durata del serbatoio per lo stoccaggio di azoto liquido.
- Risultato: I tubi Inconel X-750 non hanno mostrato alcun infragilimento 5 anni di uso continuo in condizioni criogeniche, garantendo sicurezza e affidabilità.
14. Proprietà termiche in dettaglio
Le proprietà termiche svolgono un ruolo fondamentale nel successo dei tubi e dei tubi Inconel X-750 in applicazioni critiche:
Stabilità alle alte temperature:
Inconel X-750 mantiene la sua integrità meccanica anche sotto carichi termici elevati. Questa proprietà lo rende un materiale ideale per le turbine, sistemi di scarico, e scambiatori di calore.
Resistenza alla fatica termica:
La fatica termica si verifica quando un materiale è sottoposto a ripetuti cambiamenti di temperatura. Il coefficiente di dilatazione termica e l’elevata resistenza alla trazione dell’Inconel X-750 riducono al minimo i guasti legati alla fatica.
Prestazioni criogeniche:
La lega rimane duttile e resistente alla corrosione a temperature criogeniche, rendendolo la scelta preferita per applicazioni spaziali e sistemi di stoccaggio a bassa temperatura.
15. Domande frequenti (Domande frequenti)
Q1: Ciò che rende Inconel X-750 unico rispetto ad altre superleghe?
A1: La sua combinazione di resistenza alle alte temperature, resistenza alla corrosione, e le proprietà di indurimento per precipitazione lo distinguono dalle altre superleghe.
Q2: Come si comporta l'Inconel X-750 in condizioni criogeniche?
A2: L'Inconel X-750 mantiene la sua tenacità e resistenza alla corrosione anche a temperature estremamente basse, rendendolo adatto allo stoccaggio criogenico e alle applicazioni aerospaziali.
Q3: Qual è la temperatura massima che Inconel X-750 può sopportare?
A3: Inconel X-750 mantiene la resistenza utile fino a 1800°F (982° C).
Q4: È possibile saldare i tubi Inconel X-750?
A4: Sì, Inconel X-750 può essere saldato utilizzando metodi standard, ma è consigliato un trattamento termico post-saldatura per ripristinare le proprietà meccaniche.
Q5: Perché l'Inconel X-750 è preferito nelle turbine a gas?
A5: La sua capacità di gestire elevate sollecitazioni centrifughe, combinato con la sua resistenza all'ossidazione, lo rende ideale per i componenti delle turbine.
Q6: L'Inconel X-750 è resistente all'ossidazione?
A6: Sì, fornisce un'eccellente resistenza all'ossidazione, anche a temperature fino a 1800°F, rendendolo adatto per applicazioni a temperature estreme.
