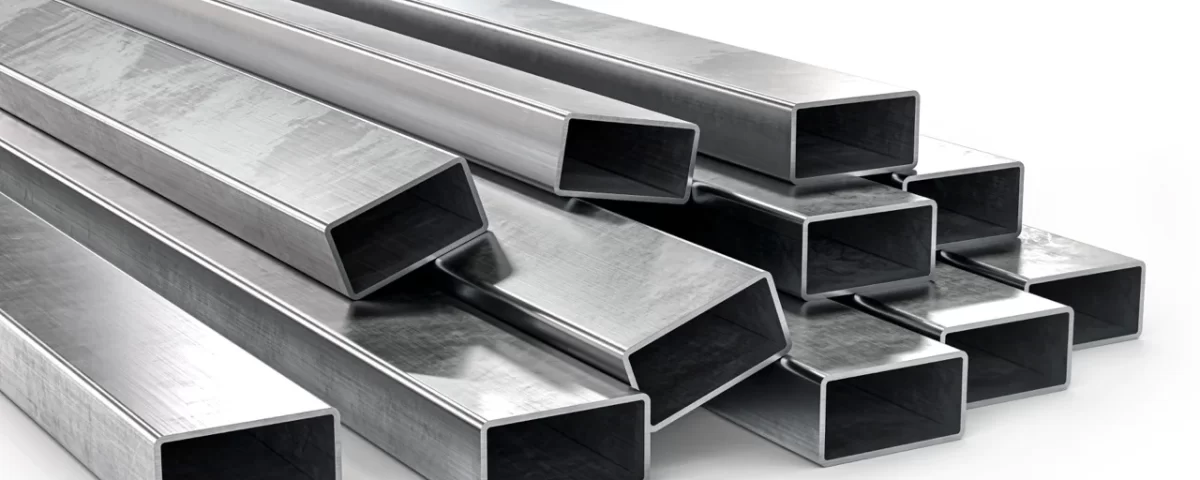

Was ist ein rechteckiges Hohlprofil? (RHS) ?

Rechteckiges Hohlprofil (RHS), auch als rechteckige Hohlform bekannt (RHF), ist eine Art Metallprofil mit rechteckigem Hohlquerschnitt. Dieser Produkttyp wird aufgrund seines hohen Festigkeits-Gewichts-Verhältnisses und seiner Flexibilität häufig in Bau- und Ingenieurprojekten eingesetzt.

Eigenschaften und Verwendungen

RHS kann in verschiedenen Stärken und Größen hergestellt werden, abhängig von den spezifischen Anforderungen des Projekts. Es wird häufig in Anwendungen eingesetzt, die ein hohes Maß an struktureller Stabilität erfordern, einschließlich:

Bauen & Konstruktion, wo es in Rahmen verwendet werden kann, Traversen, und Spalten.
Maschinenbau, wo es einen robusten Rahmen für schwere Maschinen bieten kann.
Automobilindustrie, wo es im Fahrgestell von Fahrzeugen eingesetzt werden kann.
Infrastrukturprojekte, wie Brücken- und Autobahnbau.

Vorteile

Zu den Vorteilen von RHS gehören::

Hohe Festigkeit: Die rechteckige Form eignet sich gut für eine hohe Festigkeit von Strukturen.
Vielseitigkeit: RHS kann auf die gewünschte Größe zugeschnitten und zusammengeschweißt oder verschraubt werden, um spezifische Anforderungen zu erfüllen.
Ästhetischer Anreiz: Die sauber, Gerade Linien aus RHS können auch in architektonischen Anwendungen ästhetisch ansprechend sein.

Technische Daten

Die Spezifikation eines RHS umfasst seine Abmessungen (Breite, Tiefe, und Dicke) und das Material, aus dem es besteht. Zum Beispiel, Ein RHS aus Stahl könnte wie folgt spezifiziert werden: “RHS 200x100x8”, wobei 200 mm die Breite ist, 100mm ist die Tiefe, und 8 mm ist die Dicke des Abschnitts.

ABMESSUNGEN UND GRÖSSEN DES RECHTECKIGEN HOHLPROFILS

Rechteckige Hohlprofilgrößen	Gewicht	Höhe	Tabelle C.63一Künstliche Referenzindikatoren	W. T.
Rechteckige Hohlprofilgrößen	[kg/m]	[mm]	[mm]	[mm]
50 x 25 x 2.5 RHS	2.7	50	25	2.5
50 x 25 x 2.5 RHS	2.7	50	25	2.5
50 x 25 x 3 RHS	3.2	50	25	3
50 x 30 x 2.5 RHS	2.9	50	30	2.5
50 x 30 x 3 RHS	3.4	50	30	3
50 x 30 x 3.2 RHS	3.6	50	30	3.2
50 x 30 x 3.6 RHS	4	50	30	3.6
50 x 30 x 4 RHS	4.4	50	30	4
50 x 30 x 5 RHS	5.3	50	30	5
60 x 40 x 2.5 RHS	3.7	60	40	2.5
60 x 40 x 3 RHS	4.4	60	40	3
60 x 40 x 3.2 RHS	4.6	60	40	3.2
60 x 40 x 3.6 RHS	5.1	60	40	3.6
60 x 40 x 4 RHS	5.6	60	40	4
60 x 40 x 5 RHS	6.9	60	40	5
60 x 40 x 6 RHS	8	60	40	6
60 x 40 x 6.3 RHS	8.3	60	40	6.3
80 x 40 x 3 RHS	5.3	80	40	3
80 x 40 x 3.2 RHS	5.6	80	40	3.2
80 x 40 x 3.6 RHS	6.3	80	40	3.6
80 x 40 x 4 RHS	6.9	80	40	4
80 x 40 x 5 RHS	8.4	80	40	5
80 x 40 x 6 RHS	9.9	80	40	6
80 x 40 x 6.3 RHS	10.3	80	40	6.3
80 x 40 x 8 RHS	12.5	80	40	8
90 x 50 x 3 RHS	6.2	90	50	3
90 x 50 x 3.2 RHS	6.6	90	50	3.2
90 x 50 x 3.6 RHS	7.4	90	50	3.6
90 x 50 x 4 RHS	8.2	90	50	4
90 x 50 x 5 RHS	10	90	50	5
90 x 50 x 6 RHS	11.8	90	50	6
90 x 50 x 6.3 RHS	12.3	90	50	6.3
90 x 50 x 8 RHS	15	90	50	8
100 x 50 x 3 RHS	6.7	100	50	3
100 x 50 x 3.2 RHS	7.1	100	50	3.2
100 x 50 x 3.6 RHS	8	100	50	3.6
100 x 50 x 4 RHS	8.8	100	50	4
100 x 50 x 5 RHS	10.8	100	50	5
100 x 50 x 6 RHS	12.7	100	50	6
100 x 50 x 6.3 RHS	13.3	100	50	6.3
100 x 50 x 8 RHS	16.3	100	50	8
100 x 60 x 3 RHS	7.2	100	60	3
100 x 60 x 3.2 RHS	7.6	100	60	3.2
100 x 60 x 3.6 RHS	8.5	100	60	3.6
100 x 60 x 4 RHS	9.4	100	60	4
100 x 60 x 5 RHS	11.6	100	60	5
100 x 60 x 6 RHS	13.6	100	60	6
100 x 60 x 6.3 RHS	14.2	100	60	6.3
100 x 60 x 8 RHS	17.5	100	60	8
120 x 60 x 3.6 RHS	9.7	120	60	3.6
120 x 60 x 4 RHS	10.7	120	60	4
120 x 60 x 5 RHS	13.1	120	60	5
120 x 60 x 6 RHS	15.5	120	60	6
120 x 60 x 6.3 RHS	16.2	120	60	6.3
120 x 60 x 8 RHS	20.1	120	60	8
120 x 60 x 10 RHS	24.6	120	60	10
120 x 80 x 3.6 RHS	10.8	120	80	3.6
120 x 80 x 4 RHS	11.9	120	80	4
120 x 80 x 5 RHS	14.7	120	80	5
120 x 80 x 6 RHS	17.4	120	80	6
120 x 80 x 6.3 RHS	18.2	120	80	6.3
120 x 80 x 8 RHS	22.6	120	80	8
120 x 80 x 10 RHS	27.4	120	80	10
140 x 80 x 4 RHS	13.2	140	80	4
140 x 80 x 5 RHS	16.3	140	80	5
140 x 80 x 6 RHS	19.3	140	80	6
140 x 80 x 6.3 RHS	20.2	140	80	6.3
140 x 80 x 8 RHS	25.1	140	80	8
140 x 80 x 10 RHS	30.6	140	80	10
150 x 100 x 4 RHS	15.1	150	100	4
150 x 100 x 5 RHS	18.6	150	100	5
150 x 100 x 6 RHS	22.1	150	100	6
150 x 100 x 6.3 RHS	23.1	150	100	6.3
150 x 100 x 8 RHS	28.9	150	100	8
150 x 100 x 10 RHS	35.3	150	100	10
150 x 100 x 12 RHS	41.4	150	100	12
150 x 100 x 12.5 RHS	42.8	150	100	12.5
160 x 80 x 4 RHS	14.4	160	80	4
160 x 80 x 5 RHS	17.8	160	80	5
160 x 80 x 6 RHS	21.2	160	80	6
160 x 80 x 6.3 RHS	22.2	160	80	6.3
160 x 80 x 8 RHS	27.6	160	80	8
160 x 80 x 10 RHS	33.7	160	80	10
160 x 80 x 12 RHS	39.5	160	80	12
160 x 80 x 12.5 RHS	40.9	\|160	80	12.5
180 x 100 x 4 RHS	16.9	180	100	4
180 x 100 x 5 RHS	21	180	100	5
180 x 100 x 6 RHS	24.9	180	100	6
180 x 100 x 6.3 RHS	26.1	180	100	6.3
180 x 100 x 8 RHS	32.6	180	100	8
180 x 100 x 10 RHS	40	180	100	10
180 x 100 x 12 RHS	47	180	100	12
180 x 100 x 12.5 RHS	48.7	180	100	12.5
200 x 100 x 4 RHS	18.1	200	100	4
200 x 100 x 5 RHS	22.6	200	100	5
200 x 100 x 6 RHS	26.8	200	100	6
200 x 100 x 6.3 RHS	28.1	200	100	6.3
200 x 100 x 8 RHS	35.1	200	100	8
200 x 100 x 10 RHS	43.1	200	100	10
200 x 100 x 12 RHS	50.8	200	100	12
200 x 100 x 12.5 RHS	52.7	200	100	12.5
200 x 100 x 16 RHS	65.2	200	100	16
200 x 120 x 6 RHS	28.7	200	120	6
200 x 120 x 6.3 RHS	29.9	200	120	6.3
200 x 120 x 8 RHS	37.3	200	120	8
200 x 120 x 10 RHS	45.9	200	120	10
200 x 120 x 12 RHS	54.5	200	120	12
200 x 120 x 12.5 RHS	55.7	200	120	12.5
250 x 150 x 5 RHS	30.4	250	150	5
250 x 150 x 6 RHS	36.2	250	150	6
250 x 150 x 6.3 RHS	38	\|250	150	6.3
250 x 150 x 8 RHS	47.7	250	150	8
250 x 150 x 10 RHS	58.8	250	150	10
250 x 150 x 12 RHS	69.6	250	150	12
250 x 150 x 12.5 RHS	72.3	250	150	12.5
250 x 150 x 16 RHS	90.3	250	150	16
260 x 180 x 6 RHS	40	260	180	6
260 x 180 x 6.3 RHS	41.9	260	180	6.3
260 x 180 x 8 RHS	52.7	260	180	8
260 x 180 x 10 RHS	65.1	260	180	10
260 x 180 x 12 RHS	77.2	260	180	12
260 x 180 x 12.5 RHS	80.1	260	180	12.5
260 x 180 x 16 RHS	100	260	180	16
300 x 200 x 5 RHS	38.3	300	200	5
300 x 200 x 6 RHS	45.7	300	200	6
300 x 200 x 6.3 RHS	47.9	300	200	6.3
300 x 200 x 8 RHS	60.3	300	200	8
300 x 200 x 10 RHS	74.5	300	200	10
300 x 200 x 12 RHS	88.5	300	200	12
300 x 200 x 12.5 RHS	91.9	300	200	12.5
300 x 200 x 16 RHS	115	300	200	16
350 x 250 x 6 RHS	55.1	350	250	6
350 x 250 x 6.3 RHS	57.8	350	250	6.3
350 x 250 x 8 RHS	72.8	350	250	8
350 x 250 x 10 RHS	90.2	350	250	10
350 x 250 x 12 RHS	107	\|350	250	12
350 x 250 x 12.5 RHS	112	350	250	12.5
350 x 250 x 16 RHS	141	350	250	16
400 x 200 x 6 RHS	55.1	400	200	6
400 x 200 x 6.3 RHS	57.8	400	200	6.3
400 x 200 x 8 RHS	72.8	400	200	8
400 x 200 x 10 RHS	90.2	400	200	10
400 x 200 x 12 RHS	107	400	200	12
400 x 200 x 12.5 RHS	112	400	200	12.5
400 x 200 x 16 RHS	141	400	200	16
450 x 250 x 8 RHS	85.4	450	250	8
450 x 250 x 10 RHS	106	450	250	10
450 x 250 x 12 RHS	126	450	250	12
450 x 250 x 12.5 RHS	131	450	250	12.5
450 x 250 x 16 RHS	166	450	250	16
500 x 300 x 8 RHS	97.9	500	300	8
500 x 300 x 10 RHS	122	500	300	10
500 x 300 x 12 RHS	145	500	300	12
500 x 300 x 12.5 RHS	151	500	300	12.5
500 x 300 x 16 RHS	191	500	300	16
500 x 300 x 20 RHS	235	500	300	20

Senden Sie jetzt Ihre Anfrage

CHEMISCHE ZUSAMMENSETZUNG DES RECHTECKIGEN HOHLTEILS

Chemisch RAnforderungen
Element	Zusammensetzung, %
	Klassen A, B, und d		Klasse C
	Wärmeanalyse	Produktanalyse	Wärmeanalyse	Produktanalyse
Kohlenstoff, max. A	0.26	0.30	0.23	0.27
Mangan, max. A	1.35	1.40	1.35	1.40
Phosphor, max	0.035	0.045	0.035	0.045
Schwefel, max	0.035	0.045	0.035	0.045
Kupfer, Min. B	0.20	0.18	0.20	0.18

MECHANISCHE EIGENSCHAFTEN DES RECHTECKIGEN HOHLPROFILS

ichtem	Klasse A	Klasse B	Klasse C	Klasse D
Zerreißfestigkeit, mn, PS (MPa)	45 000 (310)	58 000 (400)	62 00 (427)	58 000 (400)
Streckgrenze, mn, PSI (MPa)	39 000 (269)	46 000 (317)	50 000 (345)	36 000 (250)
Dehnung in 2 in. (50.8 mm), mir, %^A	25^B	23^C	21^D	23^C
