Ống thép chống ăn mòn TPEP

1. Hiểu công nghệ lớp phủ TPEP

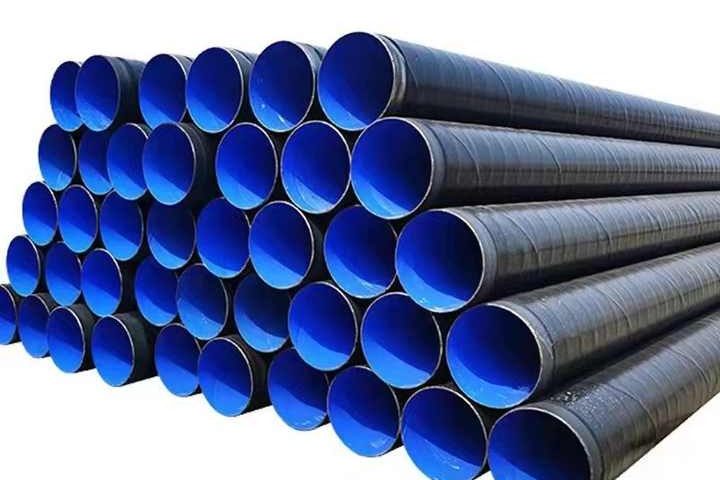

Đường ống phủ TPEP

Lớp phủ 3LPE bên ngoài: Mặc định của bạn 30670, TIÊU CHUẨN ISO 21809-4
Lớp phủ bột epoxy bên trong: Tiêu chuẩn ANSI/AWWA C213

Hệ thống phủ TPEP là một chất chống-sự ăn mòn Giải pháp được thiết kế để mở rộng tuổi thọ của ống thép trong môi trường hung hăng. Từ viết tắt TPEP là viết tắt của epoxy polyetylen ba lớp, phản ánh thành phần ba lớp của nó. Lớp trong cùng là một epoxy liên kết hợp nhất (FBE) mồi, thường được áp dụng ở độ dày 100 micron350. Lớp này cung cấp độ bám dính tuyệt vời cho bề mặt thép và đóng vai trò là rào cản chống ăn mòn. Lớp giữa, Một copolyme dính (170Mic250 micron), Liên kết hóa học FBE với lớp polyetylen bên ngoài. Lớp ngoài cùng, polyetylen mật độ cao (HDPE) hoặc polypropylen (1.8Cấm 3,7 mm), cung cấp bảo vệ cơ học và khả năng chống lại các yếu tố gây căng thẳng môi trường như mài mòn, va chạm, và tiếp xúc với tia cực tím.

Sự phối hợp của các lớp này dẫn đến một lớp phủ vượt trội so với các hệ thống một lớp truyền thống. Lớp FBE đảm bảo liên kết mạnh mẽ với thép, ngăn chặn sự phân tách ngay cả dưới sự giãn nở nhiệt hoặc ứng suất cơ học. Lớp kết dính tạo điều kiện cho sự chuyển đổi liền mạch giữa epoxy cực và polyetylen không phân cực, Tăng cường sự gắn kết xen kẽ. Lớp ngoài polyetylen, được áp dụng thông qua ép đùn hoặc cuộn dây áp suất cao, Cung cấp một khó khăn, khiên không thấm nước vào nước, hóa chất, và thiệt hại vật lý. Cấu trúc này tuân thủ các tiêu chuẩn quốc tế như GB/T23257 và AWWA C210-03, đảm bảo độ tin cậy trong các ứng dụng khác nhau.

Các nghiên cứu khoa học chứng minh hiệu suất vượt trội của TPEP. Ví dụ:, một 2023 Phân tích vòng đời ở các nhà máy khử muối Trung Đông cho thấy lớp phủ TPEP được giữ lại 92% Bảo vệ ăn mòn sau 15 năm, so với 73% Đối với các hệ thống FBE lớp kép. Khả năng của lớp phủ để chịu được điều kiện cao, Như đã thấy trong lĩnh vực ngoài khơi của Saudi Aramco Marjan, nhấn mạnh sự phù hợp của nó đối với môi trường biển. Hiệu quả nhiệt của nó, đạt được thông qua ứng dụng lớp phủ bên trong và bên ngoài đồng bộ, giảm thiểu mất nhiệt, Làm cho nó trở nên lý tưởng cho các đường ống vận chuyển chất lỏng nóng. Quá trình hình thành phim một lần giúp tăng cường tính đồng nhất của lớp phủ, Giảm khuyết điểm và đảm bảo bảo vệ nhất quán.

Tính linh hoạt của TPEP mở rộng đến các loại đường ống khác nhau, bao gồm liền mạch, đường xoắn ốc, và ống thép đường nối thẳng. Ứng dụng của nó liên quan đến các kỹ thuật tiên tiến như phun nhiệt cho bức tường bên trong và ép đùn áp suất cao cho bức tường bên ngoài, Đảm bảo bảo hiểm thống nhất. Tính linh hoạt của lớp phủ cho phép nó thích nghi với các địa hình khác nhau, Từ đất có tính axit đến các vùng dễ bị lũ lụt, bằng chứng là việc sử dụng nó trong các hệ thống thủy lợi đồng bằng Việt Nam Việt Nam. Khả năng thích ứng này, kết hợp với một cuộc sống dịch vụ vượt quá 50 năm, Vị trí TPEP như một giải pháp hiệu quả chi phí cho các dự án cơ sở hạ tầng dài hạn.

2. Kích thước đường ống và thông số kỹ thuật

Ống thép phủ TPEP có sẵn trong một loạt các kích cỡ để đáp ứng nhu cầu công nghiệp đa dạng. Đường kính danh nghĩa phổ biến (DN) dao động từ DN40 đến DN1800, chứa các ứng dụng từ các dòng cung cấp nước quy mô nhỏ đến các đường ống dẫn dầu và khí có đường kính lớn. Độ dày của tường thay đổi tùy thuộc vào đường ống sử dụng dự định, Phương pháp chôn cất, và yêu cầu áp lực, thường từ 4 mm đến 25 mm. Độ dày lớp phủ cũng quan trọng như nhau, với lớp phủ tường bên ngoài trải dài 2.0.. Những thông số kỹ thuật này đảm bảo bảo vệ tối ưu trong khi duy trì tính toàn vẹn cấu trúc.

Các thông số kỹ thuật này được thiết kế để đáp ứng các tiêu chuẩn như API 5L và ISO 21809-1, Đảm bảo khả năng tương thích với các hệ thống đường ống toàn cầu. Sự lựa chọn vật liệu, Thông thường thép carbon q235 hoặc q345, cân bằng sức mạnh và hiệu quả chi phí. Cho các ứng dụng chuyên dụng, chẳng hạn như hệ thống chữa cháy, Nhựa epoxy chống cháy được sử dụng để tăng cường khả năng chống ăn mòn trong điều kiện nhiệt độ cao. Các thuộc tính cơ học của lớp phủ, bao gồm sức mạnh kéo và khả năng chống va đập, vượt trội so với các lớp phủ truyền thống, giảm nguy cơ thiệt hại trong quá trình cài đặt hoặc hoạt động.

Kích thước và đặc điểm kỹ thuật của các ống TPEP bị ảnh hưởng bởi các yêu cầu của dự án, chẳng hạn như xếp hạng áp lực, loại chất lỏng, và điều kiện môi trường. Ví dụ, Ống đường kính lớn (DN800 - DN1800) được ưu tiên cho các đường ống nước đường dài do khả năng dòng chảy và độ bền cao của chúng. Ống nhỏ hơn (DN40, DN150) là phổ biến trong hệ thống cung cấp nước và thoát nước đô thị, Trường hợp tính linh hoạt và dễ cài đặt là rất quan trọng. Độ dày của lớp phủ được điều chỉnh dựa trên tiếp xúc với đường ống với phương tiện ăn mòn, với lớp phủ bên ngoài dày hơn được sử dụng trong môi trường đất ngoài khơi hoặc axit.

3. Các thông số chính và số liệu hiệu suất

Hiệu suất của các ống thép phủ TPEP được xác định bởi một số thông số chính, bao gồm cả lớp bám dính, chống ăn mòn, độ bền cơ học, và ổn định nhiệt. Lớp bám dính, được đo trên mỗi ASTM D4541, thường vượt quá 30 MPa, đảm bảo lớp phủ vẫn còn nguyên vẹn dưới ứng suất cơ học. Kháng ăn mòn được đánh giá thông qua các xét nghiệm phun muối (ASTM B117), Trường hợp lớp phủ TPEP cho thấy không có sự xuống cấp đáng kể sau 10,000 giờ tiếp xúc. Độ bền này rất quan trọng đối với các đường ống trong môi trường biển hoặc cao, chẳng hạn như các mỏ dầu ngoài khơi.

Sức mạnh cơ học là một tham số quan trọng khác, với lớp phủ TPEP thể hiện khả năng chống va đập tuyệt vời (≥10 J cho ISO 6272) và kháng thuốc chống mài mòn. Độ bền của lớp ngoài polyetylen ngăn cản các hoạt động xây dựng hoặc các yếu tố gây căng thẳng môi trường như rễ cây hoặc di chuyển đất. Ổn định nhiệt, Đã thử nghiệm mỗi ISO 21809-1, cho phép các ống TPEP hoạt động ở nhiệt độ từ -40 ° C đến 80 ° C, Làm cho chúng phù hợp cho cả khí hậu Bắc Cực và nhiệt đới. Lớp phủ hấp thụ nước thấp (<0.1% Per ASTM D570) tăng cường hơn nữa khả năng chống ăn mòn liên quan đến độ ẩm.

Dữ liệu so sánh làm nổi bật lợi thế của TPEP so với các lớp phủ khác. Ví dụ:, một 2024 Nghiên cứu về kỹ thuật ăn mòn, Khoa học và Công nghệ đã so sánh TPEP với lớp phủ Pitch Tar Tar FBE và Epoxy Coal. TPEP trưng bày a 40% tốc độ ăn mòn thấp hơn trong đất axit và 30% Kháng va chạm cao hơn. Sức đề kháng của catốt của nó, Đã thử nghiệm trên mỗi CSA Z245.20, đã vượt trội, với bán kính Disbondment của <3 mm sau 28 Ngày, so với 8 mm cho fbe. Những số liệu này nhấn mạnh khả năng duy trì tính toàn vẹn của TPEP TPEP trong các điều kiện thách thức.

Quy trình ứng dụng Lớp phủ cũng đóng góp vào hiệu suất của nó. Lớp FBE bên trong được phun nhiệt ở nhiệt độ cao (200Mùi250 ° C.), Đảm bảo bảo hiểm đồng đều và độ bám dính mạnh mẽ. Polyetylen bên ngoài được áp dụng thông qua quá trình ép đùn cao áp, tạo ra một liền mạch, lớp không khuyết tật. Phương pháp xử lý kép này giảm thiểu sự không hoàn hảo của lớp phủ, Tăng cường độ tin cậy lâu dài. Các thông số được kiểm soát nghiêm ngặt để đáp ứng các tiêu chuẩn như DIN 30670 và NACE RP0394, Đảm bảo chất lượng nhất quán trên các lô sản xuất.

4. Phân tích khoa học và so sánh với các lớp phủ khác

Một phân tích khoa học về lớp phủ TPEP cho thấy sự vượt trội của chúng trong việc chống ăn mòn, một vấn đề phổ biến chi phí các ngành công nghiệp $2.5 nghìn tỷ hàng năm. Sự ăn mòn xảy ra do các phản ứng điện hóa giữa các yếu tố thép và môi trường như độ ẩm, ôxy, và muối. Cấu trúc ba lớp TPEP từ làm gián đoạn các phản ứng này bằng cách tạo ra một hệ thống nhiều barrier. Lớp FBE phân lập thép từ phương tiện ăn mòn, Chất kết dính đảm bảo sự ổn định xen kẽ, và các lớp bên ngoài polyetylen chống lại thiệt hại về thể chất và hóa học. Cách tiếp cận đa diện này vượt trội so với các lớp phủ một lớp như sân hắc ủ than epoxy hoặc kẽm mạ kẽm.

Các nghiên cứu so sánh cung cấp bằng chứng cụ thể về lợi thế của TPEP. Trong a 2023 Thử nghiệm hiện trường ở các khu vực dễ bị lũ lụt Indonesia, Các đường ống phủ TPEP cho thấy không ăn mòn sau năm năm có tính axit, Đất bị ngập nước, trong khi các đường ống mạ kẽm biểu hiện rỗ trong vòng hai năm. Tính chất điện môi của TPEP Lớp phủ TPEP, với điện trở của >10^12; cm², Ngăn ngừa ăn mòn dòng điện đi lạc, một vấn đề phổ biến trong đường ống bị chôn vùi. Sự linh hoạt của nó (ly giác >400% Per ASTM D638) cho phép nó chịu được sự giải quyết đất và giãn nở nhiệt mà không bị nứt, Không giống như lớp phủ tar than epoxy giòn.

Chống lại lớp phủ 3PE, TPEP cung cấp bảo vệ tường bên trong nâng cao. Trong khi 3PE dựa vào các lớp polyetylen bên ngoài, Bề mặt bên trong của nó thường không được bọc hoặc được bảo vệ tối thiểu, khiến nó dễ bị ăn mòn trong các chất lỏng được vận chuyển. TPEP từ bên trong lớp phủ FBE địa chỉ điều này, cung cấp bảo vệ toàn diện. A 2022 Nghiên cứu của Hiệp hội Công trình Nước Hoa Kỳ cho thấy các ống TPEP làm giảm sự ăn mòn bên trong 85% trong hệ thống nước uống so với 3PE. Bảo vệ hai mặt này rất quan trọng đối với các ứng dụng như nhà máy xử lý nước, nơi ô nhiễm nội bộ có thể dẫn đến hình phạt theo quy định.

Phân tích lợi ích chi phí hỗ trợ thêm cho việc áp dụng TPEP. Trong khi chi phí ban đầu cao hơn 101515% so với FBE hoặc lớp phủ mạ kẽm, Tuổi thọ 50 năm của TPEP và các yêu cầu bảo trì thấp mang lại giảm 30% chi phí vòng đời. Ví dụ, Cơ quan quản lý nước ven biển Texas Texas đã báo cáo một 90% Giảm chi phí bảo trì sau khi chuyển sang TPEP cho một dòng nước muối 200 dặm. Những khoản tiết kiệm này, kết hợp với khả năng phục hồi môi trường của TPEP, Biến nó là một lựa chọn ưa thích cho các dự án cơ sở hạ tầng hiện đại.

5. Ứng dụng và nghiên cứu trường hợp

Ống thép phủ TPEP được triển khai trên các ngành công nghiệp khác nhau, Từ dầu khí đến quản lý nước và năng lượng tái tạo. Trong lĩnh vực dầu khí, TPEP từ tính kháng nước mặn và vi sinh vật làm cho nó lý tưởng cho các đường ống ngoài khơi. Mở rộng lĩnh vực của Saudi Aramco Marjan sử dụng các ống TPEP, đạt được một dự kiến 40% Giảm chi phí vòng đời do giảm bảo trì và thay thế. Khả năng của lớp phủ để chịu được điều kiện áp suất cao và mài mòn đảm bảo hiệu suất đáng tin cậy trong môi trường dưới đất.

Trong hệ thống cấp nước, Ống TPEP được ưu tiên cho độ bền và tuân thủ các tiêu chuẩn sức khỏe của chúng. Mỹ. Luật cơ sở hạ tầng lưỡng đảng được phân bổ $55 tỷ đồng để nâng cấp hệ thống nước, với các đường ống TPEP được chỉ định để thay thế đường ống gang lão hóa. Sở Nước Philadelphia đã báo cáo 90% Giảm thay thế đường ống sau khi áp dụng TPEP, trích dẫn khả năng chống ô nhiễm do ăn mòn. Bề mặt bên trong lớp phủ mịn cũng giảm thiểu ma sát, cải thiện hiệu quả dòng chảy và giảm chi phí năng lượng.

Cơ sở hạ tầng năng lượng tái tạo là một ứng dụng mới nổi cho các đường ống TPEP. Các trang trại gió ngoài khơi ở Biển Bắc sử dụng các cọc được phủ TPEP cho Turbine Foundations, Khi lớp phủ tiêu chuẩn xuống cấp 30% nhanh hơn trong các khu vực năng lượng sóng cao. Sáng kiến ​​đường ống Hy Les Hydrogen của Đức có kế hoạch triển khai 1,200 km ống tpep bởi 2030, Tận dụng khả năng kháng hydro của chúng và ăn mòn bên ngoài. Những nghiên cứu trường hợp này làm nổi bật tính linh hoạt và sự liên kết của TPEP với các mục tiêu bền vững toàn cầu.

Khả năng thích ứng của lớp phủ với điều kiện khắc nghiệt, chẳng hạn như đất có tính axit ở Đông Nam Á hoặc môi trường biển cao, Đảm bảo sự liên quan của nó trong các khu vực có thể chấp nhận được khí hậu. Các biến thể chống cháy của nó được sử dụng trong các hệ thống chữa cháy, nơi ăn mòn từ các tác nhân dập tắt là một mối quan tâm. Bằng cách giải quyết các thách thức đa dạng, Ống TPEP tăng cường khả năng phục hồi cơ sở hạ tầng và giảm các tác động môi trường liên quan đến việc thay thế thường xuyên.

6. Xu hướng và đổi mới trong tương lai

Tương lai của công nghệ phủ TPEP đã sẵn sàng cho những tiến bộ được thúc đẩy bởi khoa học vật liệu và số hóa. Các nhà nghiên cứu đang khám phá các mồi epoxy tăng cường nano để cải thiện khả năng chống dính và chống ăn mòn ở cấp độ phân tử. Các lớp bên ngoài polyetylen truyền graphene đang được kiểm tra để tăng cường độ bền cơ học và độ dẫn nhiệt, có khả năng kéo dài tuổi thọ dịch vụ 60 năm. Những đổi mới này nhằm giải quyết những thách thức mới nổi, chẳng hạn như vận chuyển hydro trong các đường ống năng lượng xanh, nơi các lớp phủ thông thường phải đối mặt với rủi ro chấp nhận.

Số hóa đang biến đổi sản xuất lớp phủ TPEP. Dây chuyền sản xuất tự động, Được trang bị phân tích dữ liệu thời gian thực, Cải thiện tính đồng nhất của lớp phủ và giảm khuyết điểm. Các công ty như Haichuan đã phát triển các đường chống ăn mòn TPEP có đường kính lớn với các quy trình tiết kiệm năng lượng, Giảm phát thải và chi phí sản xuất. Những tiến bộ này phù hợp với các nhiệm vụ bền vững toàn cầu, chẳng hạn như thỏa thuận xanh EU EU, ưu tiên vật liệu cơ sở hạ tầng thân thiện với môi trường.

Xu hướng thị trường cho thấy nhu cầu ngày càng tăng đối với các đường ống TPEP, Được thúc đẩy bởi các khoản đầu tư cơ sở hạ tầng và các dự án thích ứng khí hậu. Thị trường TPEP toàn cầu được dự kiến ​​sẽ phát triển tại một 12% CAGR thông qua 2030, Được thúc đẩy bởi các ứng dụng trong gió ngoài khơi, vận chuyển hydro, và quản lý nước. Áp lực điều tiết, chẳng hạn như tiêu chuẩn ăn mòn chặt chẽ hơn trong ngành dầu khí, khuyến khích tiếp tục áp dụng TPEP. Vì các ngành công nghiệp ưu tiên tuổi thọ và quản lý môi trường, Vai trò của TPEP trong các đường ống bảo vệ trong tương lai là không thể phủ nhận.

Đổi mới trong kỹ thuật ứng dụng, chẳng hạn như phun nhiệt robot và kiểm soát chất lượng AI-điều khiển, hứa sẽ tăng cường độ chính xác của lớp phủ. Những phát triển này sẽ làm giảm lỗi của con người và đảm bảo tuân thủ các tiêu chuẩn phát triển như ISO 21809-4. Bằng cách tích hợp các vật liệu tiên tiến và sản xuất thông minh, Lớp phủ TPEP sẽ tiếp tục thiết lập điểm chuẩn để bảo vệ đường ống, hỗ trợ cơ sở hạ tầng quan trọng trong một thế giới ngày càng khó khăn.
