Les différences entre le cintrage de tuyaux à induction et les raccords coudés en acier

introduction

Dans le domaine des systèmes de tuyauterie, le besoin de changer de direction est inévitable. Depuis des décennies, ceci a été réalisé grâce à l'utilisation de raccords coudés ou au processus de cintrage de tuyaux. À mesure que la technologie et les processus de fabrication ont évolué, de nouvelles méthodes telles que le pliage par induction sont devenues de plus en plus populaires. Cet essai approfondira les différences entre le pliage par induction et les raccords coudés en acier., se concentrer sur leurs applications, Avantages, désavantages, et les facteurs qui influencent le choix entre les deux.

Raccords coudés en acier

Un raccord coudé en acier est un type de raccord de tuyauterie installé entre deux longueurs de tuyau pour permettre un changement de direction.. Ils sont disponibles sous différentes formes, mais les types les plus courants sont 45°, 90°, et coudes à 180°. Les raccords coudés sont généralement en acier et sont conçus pour correspondre au diamètre et à l'épaisseur de paroi des tuyaux qu'ils connectent..

avantages

1. Polyvalence: Les raccords coudés en acier sont disponibles dans une large gamme de tailles, angles, et épaisseurs de paroi, ce qui les rend adaptés à diverses applications.
2. Facilité d'installation: Les raccords coudés sont simples à installer et nécessitent un minimum de main d'œuvre.
3. Conception étanche: Lorsqu'il est correctement installé, les raccords coudés en acier permettent un changement de direction étanche.

Désavantages

1. Perturbations du flux: Les courbures prononcées des raccords coudés peuvent provoquer des perturbations dans l'écoulement du fluide., entraînant des chutes de pression et des risques érosion au fil du temps.
2. Flexibilité limitée: L'angle du raccord coudé est fixe, limiter la flexibilité dans la conception des tracés de canalisations.

Pliage par induction

Cintrage de tuyaux d'induction, également connu sous le nom de pliage à chaud ou pliage par induction thermique, est un processus par lequel la chaleur est appliquée à une section spécifique d'un tuyau, le rendant malléable, puis pliez-le à l'angle souhaité. La chaleur est généralement fournie par une bobine d'induction, qui chauffe la section de tuyau à une température à laquelle elle peut être remodelée sans compromettre son intégrité structurelle.

Tube d'induction Rayon de courbure: 3Coude en D, 5Coude en D, 6D, 8D et personnalisé
la gamme complète doit être indiquée dans le contrat: 15°, 22.5°, 30°, 45°, 60°, 90°, 180° et sur mesure

3Courbe en D

3Rayon de courbure D en 3D, signifie que le rayon de courbure est 3 temps de diamètre extérieur du tuyau. Par exemple, si un pli 3D utilisé dans un 10 pipelines en pouces, le rayon de courbure serait 30 pouces,.

5Courbe en D

5Courbure D signifie que le rayon de courbure est 5 fois le diamètre nominal du tuyau. Il offre de meilleures performances fluides pour changer pipeline direction que le virage 3D.

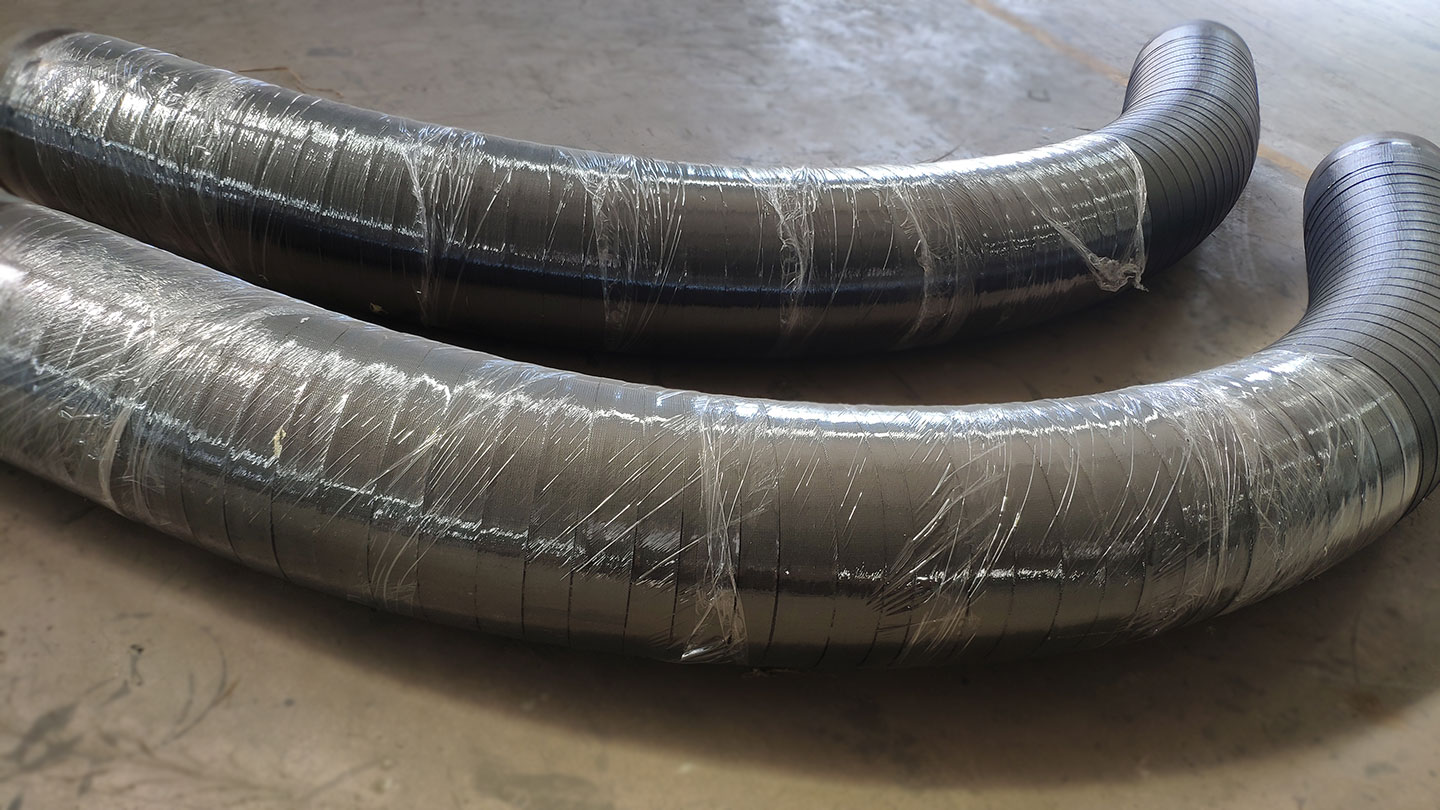

Coude de tuyau de grand diamètre / Flexion

Le cintrage de tuyaux en acier est généralement requis pour les grands diamètres dans les oléoducs et les gazoducs, car il a une meilleure capacité de transport du matériel, et les longs pipelines nécessiteront différents rayons de coudes pour être installés dans des conditions complexes.

Brève description:

avantages

1. Courbes douces: Le pliage par induction crée une douceur, courbures continues qui minimisent les perturbations de l'écoulement des fluides, ce qui entraîne moins de chute de pression et un risque réduit d'érosion.
2. Polyvalence: L'angle et le rayon de courbure sont hautement personnalisables, offrant une plus grande flexibilité dans la conception du tracé des canalisations.
3. Force et intégrité: Étant donné que la forme transversale et l’épaisseur de paroi d’origine du tuyau sont préservées tout au long du coude, la résistance et l'intégrité du tuyau sont maintenues.

Désavantages

1. Procédure complexe: Le cintrage par induction est un processus plus complexe que l'installation d'un raccord coudé et nécessite un équipement spécialisé et des opérateurs qualifiés..
2. Coût: Le coût initial du cintrage par induction peut être plus élevé que celui de l'utilisation de raccords coudés, surtout pour les petits projets.

Différences entre le pliage par induction et les raccords coudés en acier

Les principales différences entre le cintrage par induction et les raccords coudés en acier résident dans leurs techniques de fabrication., Polyvalence, impact sur l'écoulement du fluide, et le coût.

Techniques de fabrication

Les raccords coudés en acier sont des composants préfabriqués, fabriqué séparément puis fixé au système de canalisations. D'autre part, le cintrage par induction est un processus appliqué directement au tuyau, remodeler une section spécifique tout en conservant la longueur continue du tuyau.

Polyvalence

Bien que les deux méthodes offrent une gamme d'angles, le pliage par induction offre une plus grande flexibilité en termes de rayon de courbure. Cela peut être une considération importante dans la conception du tracé des canalisations., en particulier dans les espaces restreints.

Impact sur le débit des fluides

Le lisse, les courbures progressives créées par la flexion par induction perturbent moins l'écoulement du fluide par rapport aux courbures prononcées des raccords coudés. Cela peut entraîner de meilleures performances et longévité du système.

Coût

Pour les petits projets, les raccords coudés en acier peuvent être plus rentables en raison de leur coût initial inférieur et de leur facilité d'installation. toutefois, pour les projets plus importants ou ceux nécessitant des angles personnalisés ou des coudes à grand rayon, les avantages du pliage par induction peuvent dépasser le coût initial.

Conclusion

Le choix entre le cintrage par induction et les raccords coudés en acier dépend de plusieurs facteurs, y compris la taille du projet, budget, exigences de conception, et les performances souhaitées du système. Raccords coudés en acier, avec leur facilité d'utilisation et leur coût initial inférieur, peut convenir à des projets plus petits ou plus simples. En revanche, pliage par induction, avec sa polyvalence et ses caractéristiques de performance supérieures, peut être le meilleur choix pour les projets plus importants ou ceux avec des exigences de conception plus complexes. En comprenant les différences entre ces deux méthodes, les ingénieurs et les concepteurs peuvent prendre des décisions plus éclairées, optimiser l'équilibre entre les coûts, facilité d'installation, la performance du système, et longévité.
