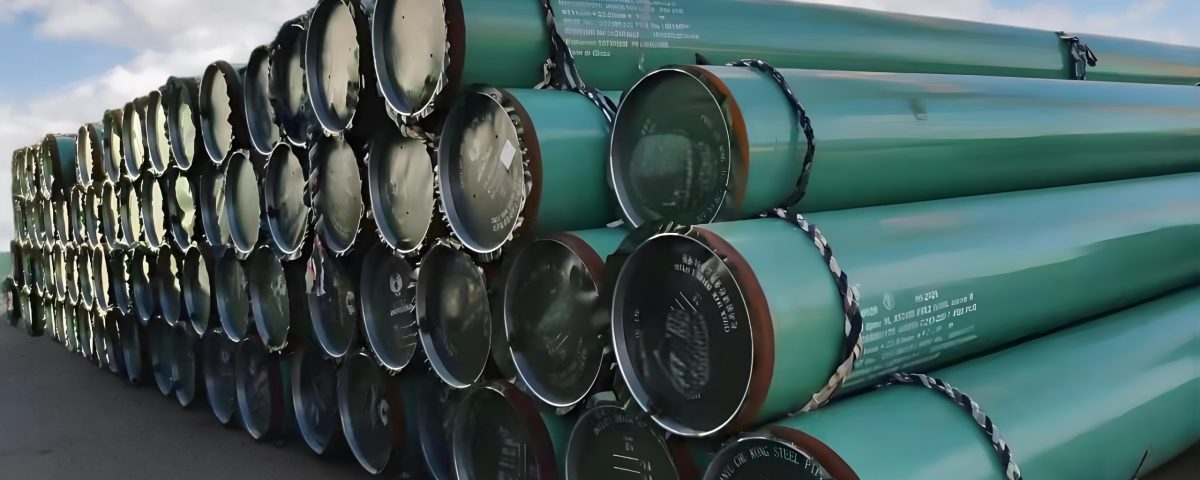

ท่อเหล็กเคลือบ 3LPP มาตรฐาน NF A49-721 ของฝรั่งเศส 3 ชั้น

ท่อนั่งร้านเหล็กชุบสังกะสี – กำหนดการ 40 เทียบกับ. กำหนดการ 80

มกราคม 2, 2026

EN10297-1 ท่อเหล็กไร้รอยต่อผนังหนา

มกราคม 10, 2026

บทพูดคนเดียวภายใน: ถอดรหัสโล่สามชั้น

ฉันกำลังดูมาตรฐาน NF A49-721, มาตรฐานทางเทคนิคของฝรั่งเศสที่ให้ความรู้สึกเข้มงวดมากกว่ามาตรฐาน ISO ที่เทียบเท่าบางส่วน. มันอธิบายโพรพิลีน 3 ชั้น (3หน้า) ระบบการเคลือบ. ใจของฉันไปที่อินเทอร์เฟซทันที— “พันธบัตร” ทำไมต้องสามชั้น.? ทำไมไม่แค่ PP หนาๆ? เพราะพีพีไม่ติดเหล็ก. ฉันกำลังคิดถึง FBE (ฟิวชั่นบอนด์อีพ็อกซี่) ไพรเมอร์เป็นตัวยึดสารเคมี. มันบาง, เส้นสีเขียวที่ป้องกันการแตกตัวของแคโทด. จากนั้นก็มีกาว—สะพานโคโพลีเมอร์. โดยจะต้องเข้ากันได้กับทั้งเทอร์โมเซตอีพอกซีและเทอร์โมพลาสติก PP. นั่นคือการจับมือระดับโมเลกุล. และสุดท้าย, ชิลด์ด้านนอก PP. โพรพิลีนไม่ได้เป็นเพียงลูกพี่ลูกน้องที่แข็งแกร่งกว่าของโพลีเอทิลีนเท่านั้น; เป็นผู้เชี่ยวชาญเรื่องอุณหภูมิสูง. ในขณะที่ 3LPE (เอทิลีน) เริ่มอ่อนตัวลงและสูญเสียความได้เปรียบทางกลที่ $80^\circ\text{C}$ , 3LPP ยังคงเข้มงวดจนถึง $110^\circ\text{C}$ หรือแม้กระทั่ง $140^\circ\text{C}$ ในเกรดเฉพาะ. นี่เป็นสิ่งสำคัญสำหรับท่อส่งน้ำมันนอกชายฝั่งที่บรรทุกน้ำมันดิบร้อนหรือท่อฝังในดินทะเลทรายที่มีสภาพแวดล้อมสูง. ฉันยังชั่งน้ำหนักความเสี่ยงทางกลด้วย. PP จะเปราะที่อุณหภูมิต่ำ. หากคุณจัดการท่อนี้ในฤดูหนาวไซบีเรีย, มันแตกเหมือนแก้ว. แต่ในสภาพแวดล้อมที่จมอยู่ใต้น้ำหรือถูกฝัง อธิบายโดย NF A49-721, มันเกี่ยวกับการต้านทานการเยื้อง. หินที่กดทับท่อที่ถูกฝังไว้. PP ต่อต้านการคืบคลานนั้น. ฉันจำเป็นต้องสำรวจหน่วยเมตริกการทดสอบเฉพาะของมาตรฐานฝรั่งเศส นั่นก็คือการยืดตัว, ความแข็งแรงของเปลือก, และการตรวจจับวันหยุด. นี่ไม่ใช่แค่การเคลือบเท่านั้น; มันเป็นห้องนิรภัยหลายชั่วอายุคนสำหรับสินทรัพย์ที่เป็นเหล็ก.

การสังเคราะห์ทางเทคนิค: โพรพิลีน 3 ชั้น NF A49-721 (3หน้า) ระบบท่อ

การป้องกันท่อเหล็กฝังหรือจมอยู่ใต้น้ำเป็นการต่อสู้กับกฎพื้นฐานของอุณหพลศาสตร์. เหล็กต้องการกลับคืนสู่สภาพธรรมชาติ นั่นก็คือเหล็กออกไซด์. มาตรฐาน NF A49-721 กำหนดระบบกั้นที่ซับซ้อนซึ่งออกแบบมาเพื่อหยุดยั้งการเปลี่ยนแปลงนี้ผ่านสถาปัตยกรรมโลหะวิทยาและโพลีเมอร์ไตรภาคี. ระบบ 3LPP นี้ คือ “เกราะหนัก” ของ ไปป์ไลน์ โลก, ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่มีความเค้นเชิงกลและอุณหภูมิในการทำงานที่สูงขึ้นทำให้การเคลือบมาตรฐานล้าสมัย.

กายวิภาคของสถาปัตยกรรม 3 ชั้น

เพื่อทำความเข้าใจระบบ 3LPP, ต้องมองว่ามันไม่ใช่การเคลือบ, แต่เป็นลามิเนตคอมโพสิต. แต่ละเลเยอร์จะจัดการกับโหมดความล้มเหลวเฉพาะของวงจรการใช้งานไปป์ไลน์.

ชั้น 1: อีพ็อกซี่พันธะฟิวชั่น (FBE) สีรองพื้น

รากฐานคือ FBE ที่มีประสิทธิภาพสูง, มักใช้กับความหนา $150–300\text{ }\mu\text{m}$ . นี่คือ “คล่องแคล่ว” ชั้น. ในขณะที่ชั้นนอกเป็นอุปสรรคแบบพาสซีฟ, FBE ทำปฏิกิริยากับพื้นผิวเหล็กในระดับโมเลกุล. ผ่านการยึดเกาะแบบมีขั้ว, มันให้การต่อต้านเบื้องต้น การสลายตัวของแคโทด (ซีดี). หากสารเคลือบถูกเจาะ, FBE ป้องกัน การกร่อน จาก “กำลังคืบคลาน” ภายใต้ส่วนที่เหลือของการเคลือบ.

ชั้น 2: กาวโคโพลีเมอร์

โพรพิลีนเป็นสารเคมีเฉื่อยและไม่มีขั้ว, หมายความว่ามันจะไม่ยึดติดกับอีพอกซีตามธรรมชาติ. ชั้นที่สองเป็นกาวโคโพลีเมอร์แบบกราฟต์. วัสดุนี้ทำหน้าที่เป็นสะพานเชื่อมเคมี, ประกอบด้วยหมู่ฟังก์ชันที่ทำปฏิกิริยากับอีพอกซีและแกนหลักที่หลอมรวมกับสีทับหน้า PP. เลเยอร์นี้ช่วยให้แน่ใจว่าระบบจะทำงานเป็นหน่วยเสาหินเดียว แทนที่จะเป็นสามสกินที่แยกจากกัน.

ชั้น 3: โพรพิลีน (PP) สีทับหน้า

ชั้นนอกสุดเป็นกล้ามเนื้อกล. PP มีลักษณะเป็นผลึกสูง, ซึ่งแปลว่ามีความแข็งและเสถียรภาพทางความร้อนที่เหนือกว่า. ในบริบทของ NF A49-721, ชั้นนี้ถูกออกแบบให้ทนทานต่อ “โล่หิน” ผลกระทบ—ความดันเฉพาะจุดของวัสดุทดแทน—และการกระแทกความเร็วสูงของอนุภาคระหว่างนอกชายฝั่ง “ฆ่า” หรือ “เจ-เลย์” การติดตั้ง.

การวัดประสิทธิภาพเชิงเปรียบเทียบ: 3แอลพีพี vs. 3LPE

คำถามสำคัญในวิศวกรรมท่อคือตัวเลือกระหว่างโพลีเอทิลีน (PE) และโพรพิลีน (PP). มาตรฐาน NF A49-721 ผลักดันขอบเขตประสิทธิภาพให้เหนือกว่ามาตรฐานทั่วไปสำหรับสายการผลิตที่เคลือบ PE.

ทรัพย์สินทางกายภาพ	3LPE (เอทิลีน)	3หน้า (โพรพิลีน)
อุณหภูมิในการทำงานสูงสุด	$80^\circ\text{C}$	$110^\circ\text{C} - 140^\circ\text{C}$
จุดอ่อนตัวของไวแคต	$\sim 110^\circ\text{C} - 125^\circ\text{C}$	$\sim 150^\circ\text{C} - 165^\circ\text{C}$
ความต้านทานการเยื้อง	ปานกลาง	สูงมาก
ยืดเมื่อขาด	$> 600\%$	$> 400\%$
อุณหภูมิต่ำ. จัดการ	ยอดเยี่ยม (ถึง $-40^\circ\text{C}$ )	ยากจน (กลายเป็นเปราะ $< 0^\circ\text{C}$ )
ความแข็ง (ชอร์ ดี)	$50 - 60$	$65 - 75$

จุดอ่อนตัวของ Vicat ที่สูงกว่าของ PP เป็นตัวขับเคลื่อนหลักสำหรับการใช้งาน “ร้อน” เส้น. ในการสกัดน้ำมันจากทะเลน้ำลึก, น้ำมันดิบมักจะออกจากหลุมผลิตที่อุณหภูมิสูงกว่าปกติ $100^\circ\text{C}$ . การเคลือบ PE จะละลายหรือกลายเป็นเจลที่มีความหนืด, สูญเสียคุณสมบัติการป้องกัน. 3LPP ยังคงแข็งแกร่งในเชิงโครงสร้าง.

การเยื้องและการคืบคลาน: ข้อได้เปรียบที่ซ่อนอยู่

ด้านหนึ่งที่ถูกมองข้ามมากที่สุดของข้อกำหนด NF A49-721 คือ ความต้านทานการเยื้อง. เมื่อมีการฝังท่อส่งน้ำ, ขึ้นอยู่กับน้ำหนักของดินและหินหรือเศษซากใดๆ ที่อยู่ภายในวัสดุทดแทน. กว่าทศวรรษ, โหลดจุดเหล่านี้ได้ “คืบคลาน” ผ่านการเคลือบผิว.

เนื่องจาก PP มีโมดูลัสความยืดหยุ่นสูงกว่า PE, ความต้านทานต่อการเสียรูปช้านี้สูงกว่ามาก.

3การเยื้อง LPE: ที่ $70^\circ\text{C}$ , PE อาจปล่อยให้โพรบขนาด 1 มม. ทะลุผ่านได้ 50% ของความหนาของชั้นเคลือบภายใต้การรับน้ำหนักเฉพาะ.
3เยื้อง LPP: ภายใต้เงื่อนไขเดียวกัน, การเจาะ PP มักจะน้อยกว่า 10%.

ความแข็งทางกลนี้ทำให้การใช้งานมีความดุดันมากขึ้น (และมักจะถูกกว่า) วัสดุทดแทนโดยไม่ต้องมีการป้องกันเพิ่มเติม “ช่องว่างภายใน” หรือโล่หิน, อาจช่วยประหยัดต้นทุนด้านลอจิสติกส์สำหรับโครงการบนบกทางไกลได้หลายล้าน.

อุปสรรคทางเคมีและการซึมผ่าน

ท่อฝังในพื้นที่ชายฝั่งหรือบริเวณที่จมอยู่ใต้น้ำต้องเผชิญกับน้ำเค็มอยู่ตลอดเวลา. มาตรฐาน NF A49-721 กำหนดให้มีการทดสอบการซึมผ่านของไอน้ำอย่างเข้มงวด.

โพรพิลีนมีอัตราการส่งผ่านไอความชื้นต่ำกว่า (เอ็มวีทีอาร์) กว่าโพลีเมอร์อื่นๆ มากมาย. นี่เป็นสิ่งสำคัญเพราะหากโมเลกุลของน้ำไปถึงชั้น FBE, พวกมันสามารถอำนวยความสะดวกในการอพยพของไอออน, กระตุ้นกระบวนการแยกตัวของแคโทด. โครงสร้างผลึกความหนาแน่นสูงของ PP ทำหน้าที่เป็นเขาวงกต, ทำให้เป็นเรื่องยากมากสำหรับ $H_2O$ หรือ $Cl^-$ ไอออนจะเคลื่อนตัวผ่านความหนาของชั้นเคลือบ.

การควบคุมคุณภาพและการทดสอบการยึดเกาะ: ความเข้มงวดมาตรฐานฝรั่งเศส

มาตรฐาน NF A49-721 มีชื่อเสียงเป็นพิเศษในด้านความเข้มงวด ความแข็งแรงของการลอก ความต้องการ. ต่างจากมาตรฐานบางประเภทที่ต้องทดสอบที่อุณหภูมิห้องเท่านั้น, มาตรฐานฝรั่งเศสมักกำหนดให้มีการทดสอบที่อุณหภูมิการให้บริการสูงสุด ( $110^\circ\text{C}+$ ).

เกณฑ์มาตรฐานความแข็งแรงของการยึดเกาะ:

ที่ $20^\circ\text{C}$ : $> 150\text{ N/cm}$
ที่ $110^\circ\text{C}$ : $> 30\text{ N/cm}$ (หมายเหตุ: การเคลือบ PE ส่วนใหญ่มีความแข็งแรงในการลอกเป็นศูนย์ที่อุณหภูมินี้).

เพื่อให้บรรลุถึงคุณค่าเหล่านี้, การเตรียมพื้นผิวเหล็กเป็นสิ่งสำคัญยิ่ง. เหล็กจะต้องผ่านการขัดด้วยกรวดถึง Sa 2½ ปิดท้ายด้วยโปรไฟล์พื้นผิวของ $60–100\text{ }\mu\text{m}$ . เกลือที่ตกค้างอยู่บนพื้นผิว (วัดด้วยวิธีเบรสเล่) จะต้องอยู่ด้านล่าง $20\text{ mg/m}^2$ . ความสะอาดระดับนี้ช่วยให้แน่ใจว่า FBE สามารถสร้างพันธะเคมีที่แท้จริงกับโครงเหล็กได้.

ข้อจำกัดด้านสิ่งแวดล้อมและการใช้งาน

ในขณะที่ 3LPP มีความเหนือกว่าทางเทคนิคในสภาพแวดล้อมที่ร้อนและรุนแรง, มันไม่ใช่ก “สากล” สารละลาย. บทพูดคนเดียวภายในสัมผัสกับมัน “อคิลลีสล้วนๆ”: ความเปราะบางที่อุณหภูมิต่ำ.

PP ผ่านการทรานซิชันแบบแก้ว ( $T_g$ ) ที่อุณหภูมิใกล้หรือต่ำกว่าจุดเยือกแข็ง. ในรัฐนี้, พอลิเมอร์สูญเสียความสามารถในการดูดซับพลังงานกระแทก. หากท่อเคลือบ 3LPP หล่นหรือกระแทกระหว่างการติดตั้งในฤดูหนาว, สารเคลือบอาจแตกหักได้, นำไปสู่ “ดาวที่แยกจากกัน” หรือรอยแตกขนาดเล็กที่มองไม่เห็นด้วยตาเปล่าแต่จะไม่ผ่านการทดสอบไฟฟ้าแรงสูงในช่วงวันหยุด ( $25\text{ kV}$ ).

พารามิเตอร์การใช้งานสำหรับ NF A49-721:

การทำความร้อนล่วงหน้าด้วยเหล็ก: การเหนี่ยวนำความร้อนถึง $220^\circ\text{C} - 240^\circ\text{C}$ .
การอัดขึ้นรูป: การอัดขึ้นรูปด้านข้างสำหรับทั้งกาวและสีทับหน้า PP เพื่อให้แน่ใจว่ามีความหนาสม่ำเสมอ.
การดับ: ควบคุมการระบายความร้อนด้วยน้ำเพื่อจัดการอัตราการตกผลึกของ PP. ถ้ามันเย็นเร็วเกินไป, ความเค้นภายในอาจทำให้สารเคลือบหลุดร่อนได้.

การประเมินทางวิศวกรรมขั้นสุดท้าย

การเคลือบ NF A49-721 3LPP เป็นเครื่องมือเฉพาะสำหรับโครงสร้างพื้นฐานด้านพลังงานที่มีมูลค่าสูง. เป็นทางเลือกที่ดีสำหรับ:

สายรวบรวมอุณหภูมิสูง: ในกรณีที่อุณหภูมิของของไหลเกิน $80^\circ\text{C}$ .
การเจาะแบบมีทิศทาง (HDD): โดยที่ท่อถูกดึงผ่านดินที่มีฤทธิ์กัดกร่อน, ต้องการความแข็ง Shore D สูงของ PP.
เส้นใต้น้ำนอกชายฝั่ง: ในกรณีที่แรงดันอุทกสถิตและความเค้นในการติดตั้งต้องการความสมบูรณ์ทางกลสูงสุด.

โดยการปรับสมดุลการยึดเกาะทางเคมีของอีพอกซีกับความยืดหยุ่นทางความร้อนและทางกลของโพลีโพรพีลีน, ระบบ 3LPP ให้อายุการใช้งานการออกแบบ 50 ปีในสภาพแวดล้อมที่จะทำลายการเคลือบมาตรฐานในเวลาไม่ถึงทศวรรษ. เป็นข้อพิสูจน์ถึงปรัชญาที่ว่าวิธีที่ดีที่สุดในการป้องกันการกัดกร่อนไม่ใช่การต่อสู้กับมัน, แต่เพื่อแยกเหล็กทั้งหมดออกจากสภาพแวดล้อมทางอุณหพลศาสตร์ที่ต้องการ.

บทพูดคนเดียวภายใน: ความตึงเครียดระหว่างใบหน้า

ตอนนี้ฉันกำลังดูกราฟการระบายความร้อนของโพลีโพรพีลีน. นี่คือจุดที่แอปพลิเคชัน 3LPP ส่วนใหญ่ล้มเหลว. หากดับรุนแรงเกินไป, PP พัฒนาภายใน “ห่วงเครียด” เพราะผิวชั้นนอกจะแข็งตัวเร็วกว่าชั้นใน. สิ่งนี้สามารถดึงกาวออกจาก FBE ได้อย่างแท้จริง. ภายใต้มาตรฐาน NF A49-721, เราไม่เพียงแค่มองหาเสื้อโค้ทหนาเท่านั้น; เรากำลังมองหา “ปราศจากความเครียด” ความเป็นผลึก. ฉันกำลังคิดถึงกระบวนการ J-lay บนท่อส่งน้ำลึก. ท่ออยู่ในตัวปรับความตึง, และสารเคลือบจะต้องรับน้ำหนักทั้งหมดของสายท่อแขวนลอย. หาก 3LPP มีความต้านทานแรงเฉือนต่ำที่อินเทอร์เฟซ FBE, ท่อเหล็กจะเลื่อนผ่านสารเคลือบได้อย่างแท้จริงเหมือนกับการเลื่อนมือออกจากถุงมือ. นี้ “การลื่นไถลของท่อ” คือฝันร้ายของวิศวกรนอกชายฝั่ง. ฉันต้องเจาะลึกการทดสอบ Hot Wet Soak โดยจุ่มตัวอย่างที่เคลือบลงไป $70^\circ\text{C}$ ถึง $95^\circ\text{C}$ น้ำสำหรับ 28 วันแล้วจึงตรวจสอบการยึดเกาะ. เป็นการทดสอบอายุการใช้งานที่ยาวนานของกาวโคโพลีเมอร์. พันธะจะลดลงหรือไม่เมื่อโมเลกุลของน้ำไปถึงส่วนต่อประสานในที่สุด? แล้วก็มี Field Joint—the 12 มีการป้องกันท่อหลายเมตร, แต่สิ่งที่เกี่ยวกับ 40 เซนติเมตรที่รอยเชื่อม? ระบบจะแข็งแกร่งพอๆ กับจุดอ่อนที่สุดเท่านั้น.

ส่วนที่ 2: ประสิทธิภาพของวัสดุขั้นสูงและการใช้งานภาคสนาม

ความเป็นเลิศด้านเทคนิคของระบบ NF A49-721 3LPP ถูกกำหนดโดยพฤติกรรมของระบบภายใต้ภาระทางกลและความร้อนรวม. ต่างจากท่อส่งน้ำบนบก, ท่อส่งพลังงานเป็นสินทรัพย์แบบไดนามิกที่ขยายตัว, สัญญา, และกะ.

ความต้านทานแรงเฉือนและความสมบูรณ์ของท่อ

ในสภาพแวดล้อมนอกชายฝั่ง, การเคลือบ 3LPP ต้องทำหน้าที่เป็นองค์ประกอบรับน้ำหนัก. ระหว่างการติดตั้ง, ไปป์ไลน์ถูกยึดโดย “แผ่นปรับความตึง” ที่ใช้แรงเสียดทานในการควบคุมการลงของท่อลงสู่มหาสมุทร.

The แรงเฉือน ระหว่าง FBE และเหล็ก, และระหว่าง FBE และ PP, ต้องเกินแรงยึดจับของตัวปรับความตึง. NF A49-721 จัดเตรียมกรอบการทำงานสำหรับการทดสอบนี้ “ตักเฉือน” ความแข็งแรง. หากชั้นกาวอ่อนเกินไป, หรือหาก FBE ยังไม่แข็งตัวเต็มที่ก่อนติดกาว, ชั้นต่างๆ จะแยกออกจากกันภายใต้แรงตึงหลายพันตัน.

เคมีของความเสถียรที่อุณหภูมิสูง

เหตุใดโพลีโพรพีลีนจึงอยู่รอดได้ในขณะที่โพลีเอทิลีนล้มเหลว? มันลงมาที่ เมทิล กรุ๊ป ( $CH_3$ ) ในสายโซ่โพลีเมอร์. กลุ่มเพิ่มเติมนี้จำกัดการหมุนของแกนหลักโพลีเมอร์, นำไปสู่จุดหลอมเหลวที่สูงขึ้นและความแข็งที่มากขึ้น.

อย่างไรก็ตาม, สิ่งนี้ทำให้ PP อ่อนแอต่อ การย่อยสลายด้วยความร้อนออกซิเดชั่น. หากสัมผัสกับอุณหภูมิสูงเป็นเวลานานหลายปี, พอลิเมอร์อาจเปราะและ “ชอล์ก” ข้อกำหนด NF A49-721 กำหนดให้ต้องเพิ่มสารเพิ่มความคงตัวทางความร้อนและสารต้านอนุมูลอิสระแบบพิเศษ. สารเคมีบูชายัญเหล่านี้จะต่อต้านอนุมูลอิสระที่เกิดจากความร้อนและออกซิเจน, ทำให้มั่นใจว่า 3LPP ยังคงมีความยืดหยุ่นสำหรับ 30 ถึงอายุการใช้งาน 50 ปี.

คุณสมบัติ	วิธีการมาตรฐาน	ข้อกำหนด NF A49-721 (ทั่วไป)
ยืดเมื่อขาด (PP)	ISO 527-2	$\geq 400\%$
ทนต่อแรงกระแทก	เอ็นเอฟ A49-721	$\geq 10\text{ J/mm}$ ของความหนา
การสลายตัวของแคโทด (28 วัน)	ISO 21809-1	$< 7\text{ mm}$ รัศมี@ $95^\circ\text{C}$
การยึดเกาะแบบเปียกร้อน	ซีเอสเอ Z245.20	อันดับ 1-2 (ไม่มีการปอก)
ปริมาณคาร์บอนแบล็ค	มาตรฐาน ASTM D1603	$2.0\% - 3.0\%$ (เพื่อป้องกันรังสียูวี)

ความท้าทายร่วมภาคสนาม: เชื่อมช่องว่าง

ไปป์ไลน์เป็นสายโซ่ที่มีความยาว 12 เมตรหลายพันส่วน. การเคลือบ 3LPP ถูกนำมาใช้ในโรงงาน, แต่มีรอยเชื่อมเส้นรอบวงในสนาม (บนเรือหรือในคูน้ำ). The “การเคลือบข้อต่อสนาม” (เอฟเจซี) จะต้องตรงกับประสิทธิภาพของ 3LPP ที่ใช้จากโรงงาน.

มีวิธีการหลักสามวิธีที่ใช้ภายใต้ร่ม NF A49-721:

โพรพิลีนพ่นไฟ (เอฟเอสพีพี): นี่คือ “มาตรฐานทองคำ” ผง PP ถูกละลายด้วยเปลวไฟความเร็วสูง และพ่นลงบนบริเวณรอยเชื่อมที่ได้รับความร้อน. สิ่งนี้จะทำให้เกิดการหลอมรวม, พันธะเสาหินพร้อมการเคลือบจากโรงงาน.
โพรพิลีนฉีดขึ้นรูป (IMPP): แม่พิมพ์จะถูกยึดไว้รอบแนวเชื่อม, และฉีด PP หลอมเหลว. ใช้สำหรับฉนวนที่มีความหนามาก (ถึง $100\text{ mm}$ ) ในน้ำลึกพิเศษ.
ปลอกหดด้วยความร้อน (ไฮสปีด): ปลอกหลายชั้นพร้อมแผ่นรองหลัง PP และกาว. ในขณะที่สมัครได้เร็วกว่า, โดยทั่วไปแล้วจะขาดความต้านทานแรงเฉือนที่อุณหภูมิสูงของ FSPP.

การนำความร้อนและฉนวน

ในการใช้งานใต้ทะเล, 3LPP มักมีจุดประสงค์รอง: ฉนวนกันความร้อน. หากน้ำมันดิบเย็นลงมากเกินไป (ด้านล่าง “จุดคลาวด์”), จะเกิดขี้ผึ้งพาราฟินหรือแก๊สไฮเดรต, เสียบท่อ.

มาตรฐาน 3LPP มีค่าการนำความร้อน ( $k$ -ค่า) ประมาณ $0.22\text{ W/m}\cdot\text{K}$ . เพื่อเพิ่มความเป็นฉนวน, วิศวกรบางครั้งใช้ “วากยสัมพันธ์ PP”—โพลีโพรพีลีนฝังด้วยไมโครสเฟียร์แก้วกลวง. สิ่งนี้จะช่วยลด $k$ -มีคุณค่าอย่างมีนัยสำคัญ, ช่วยให้น้ำมันคงความร้อนในระยะทางไกล. NF A49-721 ช่วยให้มั่นใจได้ว่าแม้จะมีสารเติมแต่งเหล่านี้, ข้อกำหนดหลักของการยึดเกาะและการซึมผ่านของน้ำยังคงอยู่.

การแตกร้าวของสิ่งแวดล้อมและความเครียด (เขียน)

โดยทั่วไปโพรพิลีนจะทนทานต่อการแตกร้าวจากความเครียดจากสิ่งแวดล้อมได้ดีกว่า (เอสซี) กว่าโพลีเอทิลีน. ESC เกิดขึ้นเมื่อโพลีเมอร์อยู่ภายใต้ความเครียดและสัมผัสกับ “ไวต่อความรู้สึก” ตัวแทน (เช่นผงซักฟอกหรือสารเคมีในดิน).

ในระบบ 3LPP, ความตกผลึกสูงของ PP ทำให้เกิดสิ่งกีดขวางหนาแน่นที่ป้องกันไม่ให้สารเหล่านี้แทรกซึมเข้าไปในเมทริกซ์โพลีเมอร์. ทำให้ 3LPP เหมาะสมอย่างยิ่งสำหรับ “แอ่งน้ำ” หรือดินอุตสาหกรรมที่น้ำบาดาลอาจมีไฮโดรคาร์บอนหรือสารลดแรงตึงผิวที่อาจจะทำให้ชั้นเคลือบ PE เกรดต่ำแตกร้าว.

ระบบประกันคุณภาพ: การทดสอบวันหยุด

อุปสรรคสุดท้ายต่อความล้มเหลวคือ การตรวจจับวันหยุดไฟฟ้าแรงสูง. เนื่องจากทั้ง PP และกาวเป็นฉนวนไฟฟ้าที่ดีเยี่ยม, เราสามารถใช้ “เครื่องทดสอบประกายไฟ” แปรงทองเหลืองหรืออิเล็กโทรดคอยล์กลิ้งถูกส่งผ่านท่อที่ $25,000\text{ volts}$ . หากมีแม้แต่รูเข็มขนาดเล็กมาก (เอ “วันหยุด”) ที่ไปถึงเหล็ก, ประกายไฟจะกระโดด, และนาฬิกาปลุกจะดังขึ้น. ข้อบังคับ NF A49-721 100% การตรวจสอบพื้นผิวท่อ.

ข้อสรุป: มูลค่าเชิงกลยุทธ์ของ NF A49-721 3LPP

การเลือกระบบการเคลือบ 3LPP ถือเป็นการยืนยันถึง “ระยะยาว” สำหรับนักพัฒนา, ต้นทุนล่วงหน้าที่สูงขึ้นของโพรพิลีนคือกรมธรรม์ประกันภัย.

ระบายความร้อน: สามารถทนต่อความร้อนสูงจากแรงดัน/อุณหภูมิสูงสมัยใหม่ได้ (HPHT) หลุม.
อย่างกลไก: ต้านทานแรงกดทับและแรงเฉือนของการติดตั้งในน้ำลึกและการถมหินทดแทน.
ทางเคมี: มันให้สิ่งกีดขวางที่เกือบจะสมบูรณ์แบบต่อการเคลื่อนตัวของไอออนิกที่จำเป็นสำหรับการกัดกร่อน.

ในแคลคูลัสที่ซับซ้อนของความสมบูรณ์ของไปป์ไลน์, ระบบ 3 ชั้นตามมาตรฐาน NF A49-721 ยังคงเป็นโซลูชันที่แข็งแกร่งที่สุดในการรับรองว่าโครงสร้างพื้นฐานด้านพลังงานที่สำคัญของศตวรรษที่ 21 ยังคงปลอดภัยตลอดวงจรชีวิตที่ตั้งใจไว้.
