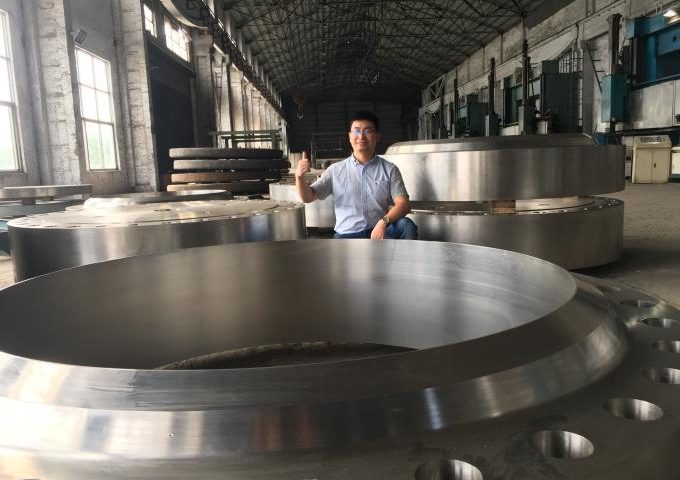

Mặt bích rèn siêu lớn của ABTER Steel
Giới thiệu về mặt bích rèn của Abter Steel
Tại ASTM A106 Pipeline for SASOL in South Africa, Chúng tôi tự hào là một nhà lãnh đạo toàn cầu trong việc sản xuất Mặt bích rèn siêu lớn, Được thiết kế để đáp ứng các yêu cầu đòi hỏi khắt khe nhất của các ứng dụng công nghiệp hiện đại. Các cơ sở sản xuất hiện đại của chúng tôi và các công nghệ rèn nâng cao cho phép chúng tôi sản xuất các mặt bích chất lượng cao từ 1/2"Đến 98" đường kính, với xếp hạng áp lực từ Lớp học 150 đến 15,000 PSI. Chuyên về một loạt các vật liệu, bao gồm Thép song công, thép không gỉ, thép carbon, Titan, hợp kim niken, và nhiều hơn nữa, Chúng tôi cung cấp các giải pháp tùy chỉnh cho các ứng dụng quan trọng trong các ngành công nghiệp như hóa dầu, dầu và khí đốt, Máy phát điện, thủy, và Hệ thống dưới đất.
Danh mục sản phẩm của chúng tôi bao gồm:
- Vách ngăn bằng thép song công: Tuân thủ ASME B16.5, Có sẵn trong các lớp F44, F51, F53, và F55, cho các kích thước 1/2 ”đến 98 và các lớp áp lực lên đến 15,000 PSI.
- Mặt bích nhỏ gọn (RCF): Được thiết kế theo tiêu chuẩn Norsok L005, Cung cấp không gian và tiết kiệm trọng lượng cho các ứng dụng niêm phong quan trọng.
- Tùy chỉnh rèn: Phù hợp với thông số kỹ thuật của khách hàng, Bao gồm một loạt các vật liệu và cấu hình, bao gồm cả cổ hàn (WN), trượt chân (VÌ THẾ), mù (BL), mặt phẳng (FF), mặt lớn lên (RF), và khớp loại vòng (RTJ).
Với một cam kết về chất lượng, đổi mới sáng tạo, và sự hài lòng của khách hàng, Abter Steel đảm bảo rằng mặt bích của chúng tôi đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt, cung cấp hiệu suất chưa từng có trong áp suất cao, nhiệt độ cao, và môi trường ăn mòn.
Vách ngăn bằng thép song công: Mạnh mẽ và đa năng
Của chúng tôi vách ngăn bằng thép song công được thiết kế cho cấp trên sự ăn mòn điện trở, cường độ cao, và độ bền, Làm cho chúng trở nên lý tưởng cho môi trường khắc nghiệt trong dầu khí, xử lý hóa học, và ứng dụng hàng hải. Tuân thủ ASME B16.5, Những mặt bích này có sẵn trong các kích thước từ 1/2"Đến 98" và xếp hạng áp lực từ Lớp học 150 đến 15,000 PSI. Các lớp thép song công quan trọng bao gồm:
- F44 (Mỹ S31254): Cung cấp khả năng chống rỗ và ăn mòn kẽ hở tuyệt vời.
- F51 (Mỹ S31803): Cân bằng sức mạnh và khả năng chống ăn mòn cho các ứng dụng chung.
- F53 (UNS S32750): Siêu song công cho khả năng chống ăn mòn cực độ.
- F55 (Hoa Kỳ S32760): Tính chất cơ học nâng cao cho các hệ thống áp suất cao.
Các tính năng chính:
| Tham số | Chi tiết |
|---|---|
| Kích thước tầm | 1/2"Đến 98" |
| Xếp hạng áp suất | Lớp học 150 đến 15,000 PSI |
| Loại mặt bích | Mối cổ hàn (WN), Trượt (VÌ THẾ), Mù (BL), Mặt phẳng (FF), Ngẩng mặt lên (RF), Khớp loại vòng (RTJ) |
| Tiêu chuẩn | ASME B16.5, ASME B16.47, API, TỪ, EN |
| thử nghiệm | Thủy tĩnh, siêu âm, kéo, Độ cứng, Sự va chạm |
| Chứng chỉ | TIÊU CHUẨN ISO 9001, EN 10204 3.1/3.2, NACE MR0175, PED 97/23/EC |
Những mặt bích này được rèn để đảm bảo cấu trúc hạt đồng nhất, Tăng cường tính chất cơ học của chúng và khả năng chống mệt mỏi. Có sẵn trong các cấu hình như Weld Neck cho các kết nối áp suất cao, Trượt để dễ cài đặt, và mù cho đầu ống niêm phong, Mặt bích bằng thép song công của chúng tôi đáp ứng nhu cầu đa dạng của các ngành công nghiệp toàn cầu.
Mặt bích nhỏ gọn (RCF): NORSOK L005 Xuất sắc
Của chúng tôi Mặt bích nhỏ gọn (RCF), Được thiết kế để NORSOK L005 tiêu chuẩn, đại diện cho một bước đột phá trong công nghệ mặt bích, Cung cấp những lợi thế đáng kể so với các mặt bích ANSI truyền thống. Những mặt bích này được thiết kế cho các ứng dụng niêm phong quan trọng với sự mở rộng nhiệt cao và tải theo chu kỳ, nhu la tăng, Hệ thống neo đơn điểm, đa dạng, X cây, đường ống ngầm, bộ trao đổi nhiệt, và quá trình hệ thống đường ống. Thiết kế RCF kết hợp Dấu hiệu con dấu độc lập, Đảm bảo niêm phong mạnh mẽ trong điều kiện khắc nghiệt.
Ưu điểm RCF:
- Tiết kiệm không gian: Thiết kế nhỏ gọn làm giảm dấu chân trong cài đặt chặt chẽ.
- Tiết kiệm cân nặng: Lên đến 70 bóng80% so với mặt bích ANSI, Giảm tải cấu trúc.
- Nâng cao niêm phong: Dấu hiệu con dấu độc lập (Con dấu gót chân và vòng niêm phong IX) cung cấp phòng ngừa rò rỉ vượt trội.
- Phương pháp niêm phong tích cực: Năng lượng lưu trữ đàn hồi trong vòng niêm phong IX đảm bảo niêm phong nhất quán.
- Nhiệt độ rộng và phạm vi áp suất: Thích hợp cho điều kiện thiết kế cực đoan.
Nguyên tắc làm việc RCF:
Thiết kế RCF có hai con dấu độc lập. Các Con dấu gót chân được tạo ra bằng cách áp dụng căng thẳng chỗ ngồi ở gót chân mặt bích, Trong khi Vòng niêm phong IX đóng vai trò là con dấu chính. Năng lượng được lưu trữ của Vòng SEAL VING, tăng cường bởi áp lực bên trong tác dụng lên bề mặt bên trong vòng. Với tăng tải trước, Vị vát mặt bích đóng lại, Đạt được tiếp xúc trực tiếp ở bên ngoài, Chuyển hầu hết tải trước bu lông dưới dạng lực nén ở gót chân.
Thông số kỹ thuật RCF:
| Tham số | Chi tiết |
|---|---|
| Kích thước tầm | 1/2"Đến 48" (Kích thước lớn hơn theo yêu cầu) |
| Xếp hạng áp suất | Lớp học 150# đến 2500# (Xếp hạng cao hơn theo yêu cầu) |
| Vật liệu | A182 F316 / 316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, A694 F52 -F70, AISI 4130, AISI 8630 |
| gasket | RCF IX SEAL RING |
| Tiêu chuẩn | NORSOK L005, Asmimentisis. Viii, API |
Vòng RCF IX SEAL Tăng cường lực trục trên Vòng kim kim loại Taper, Chuyển thành lực niêm phong xuyên tâm, Đảm bảo một con dấu đáng tin cậy ngay cả khi tải theo chu kỳ và mở rộng nhiệt.
Danh mục tài liệu toàn diện
Abter Steel cung cấp một loạt các vật liệu để đáp ứng các yêu cầu ứng dụng đa dạng, Đảm bảo mặt bích của chúng tôi thực hiện tối ưu trong ăn mòn, nhiệt độ cao, và môi trường áp suất cao. Danh mục tài liệu của chúng tôi bao gồm:
| Loại | lớp |
|---|---|
| Carbon & Nhiệt độ thấp | A105, A105N, A516-GR.70, A350-lf2 |
| cơ rôm | A182-F1, F5, F9, F11, F12, F22, F91 |
| không gỉ & Duplex | A182-F304, F304L, F304H, F304n, F309S, F310s, F310H, F316, F316L, F316TI, F316H, F317L, F321, F321H, F347, F347H, F904L, F44, F51, F53, F55, F60 |
| Đồng & huy chương đồng | SB151-C70600, C71500, C71520, C44300, C68700, C71640 |
| Titan | SB381-GR.F1, F3, F5 |
| Hợp kim niken | B564-NO2200, NO6022, NO10276, NO4400, NO6600, NO6601, NO6625, NO8800, NO8810, NO8811, NO8825, NO10665, NO10675, B160-NO2201, B462-NO8020 |
Điểm nổi bật vật chất:
- Carbon & Nhiệt độ thấp: A105 và A350-LF2 cung cấp độ bền tuyệt vời cho các ứng dụng nhiệt độ thấp như hệ thống LNG.
- cơ rôm: F22 và F91 cung cấp điện trở creep vượt trội cho các mạch áp suất nhiệt độ cao.
- không gỉ & Duplex: F51, F53, và F55 xuất sắc trong môi trường ăn mòn như nước biển và chế biến hóa học.
- Đồng & huy chương đồng: C70600 và C71500 là lý tưởng cho các hệ thống biển và khử mặn.
- Titan: SB381-GR.F1 và F5 cung cấp trọng lượng nhẹ, Các giải pháp chống ăn mòn cho các ứng dụng hàng không vũ trụ và hóa học.
- Hợp kim niken: Inconel 625 và Incoloy 825 cung cấp khả năng chống lại sự ăn mòn cực độ và nhiệt độ cao.
Khả năng làm việc của chúng tôi với phạm vi vật chất đa dạng như vậy đảm bảo rằng chúng tôi có thể đáp ứng các nhu cầu cụ thể của bất kỳ dự án nào, Từ các đường ống dưới đất đến các lò phản ứng hạt nhân.
Thiết kế và xác minh nâng cao
Tại abter thép, Chúng tôi vượt xa sản xuất bằng cách cung cấp nâng cao Dịch vụ thiết kế và xác minh Để đảm bảo mặt bích của chúng tôi đáp ứng các tiêu chuẩn hiệu suất cao nhất. Nhóm kỹ thuật của chúng tôi tận dụng các công cụ và phương pháp hàng đầu trong ngành, bao gồm:
- Dịch vụ tính toán phần VIII của ASME: Bao gồm các bộ phận 1, 2, và 3, Đảm bảo tuân thủ các tiêu chuẩn áp lực và đường ống.
- Phân tích phần mềm ANSYS: Phân tích phần tử hữu hạn (FEA) cho căng thẳng, nhiệt, và xác minh mệt mỏi.
- Giải pháp thiết kế tùy chỉnh: Thiết kế mặt bích phù hợp cho các yêu cầu dự án độc đáo, bao gồm các kích thước siêu lớn và xếp hạng áp suất cao.
Quá trình xác minh nghiêm ngặt của chúng tôi đảm bảo rằng mỗi mặt bích thực hiện một cách đáng tin cậy trong các điều kiện hoạt động được chỉ định, Liệu trong tải theo chu kỳ, Mở rộng nhiệt cao, hoặc môi trường áp lực cực độ. Cam kết này đối với kỹ thuật chính xác khiến chúng tôi khác biệt như một đối tác đáng tin cậy cho các ứng dụng quan trọng.
Ứng dụng của mặt bích bằng thép Abter
Mặt bích rèn siêu lớn của chúng tôi được thiết kế cho một loạt các ứng dụng quan trọng, đảm bảo an toàn, độ tin cậy, và hiệu quả. Các ứng dụng chính bao gồm:
| Công nghiệp | Ứng dụng |
|---|---|
| Dầu khí | Tăng, đường ống ngầm, đa dạng, X cây, Hệ thống neo đơn điểm |
| hóa dầu | Đường ống lọc dầu, Lò phản ứng hóa học, Chất xúc tác đường truyền |
| Máy phát điện | Hệ thống nồi hơi, Đường ống hơi nước, Kết nối tuabin |
| Thủy | Trao đổi nhiệt nước biển, hệ thống khử muối, Đường ống tàu |
| Hạt nhân | Đóng cửa tàu lò phản ứng, Mặt bích của máy phát hơi |
| Xử lý hóa học | Sản xuất axit, Tàu áp suất cao bao phủ |
Ứng dụng chi tiết:
- Dầu khí: Mặt bích RCF trong F51 và F55 được sử dụng trong đường ống ngầm và người đứng dậy, Chống ăn mòn từ nước biển và khí chua.
- hóa dầu: F316/316L và Inconel 625 mặt bích đảm bảo kết nối đáng tin cậy trong Lò phản ứng hóa học Xử lý chất lỏng ăn mòn.
- Máy phát điện: Mặt bích F22 và F91 đóng vai trò là Boiler vỏ, với hơi nước áp suất cao lên đến 816 ° C.
- Thủy: Đồng-niken (C70600) mặt bích là lý tưởng cho Trao đổi nhiệt nước biển trong các nhà máy khử muối.
- Hạt nhân: Mặt bích F6 và F91 cung cấp các đóng cửa mạnh mẽ cho Tàu phản ứng, Đảm bảo an toàn trong điều kiện khắc nghiệt.
Mặt bích của chúng tôi được thiết kế để đáp ứng những thách thức độc đáo của mỗi ngành, Cung cấp hiệu suất và tuổi thọ trong các môi trường đòi hỏi khắt khe nhất.
Tại sao chọn Abter Steel?
Abter Steel nổi bật như một nhà sản xuất hàng đầu của các mặt bích được rèn siêu lớn do:
- Sản xuất nâng cao: Các cơ sở giả mạo và điều trị nhiệt có khả năng sản xuất mặt bích lên tới 98.
- Chuyên môn vật chất: Danh mục tài liệu toàn diện, Từ thép song công đến hợp kim niken, phù hợp với nhu cầu ứng dụng cụ thể.
- Kỹ thuật xuất sắc: Dịch vụ xác minh và thiết kế dựa trên ASME và ASME trong nhà cho độ chính xác và độ tin cậy.
- Đảm bảo chất lượng: Tuân thủ ISO 9001, ASME, API, và tiêu chuẩn NACE, với thử nghiệm nghiêm ngặt (thủy tĩnh, siêu âm, va chạm).
- Phạm vi toàn cầu: Nhà cung cấp đáng tin cậy cho các ngành công nghiệp trên toàn thế giới, với một hồ sơ theo dõi đã được chứng minh trong các dự án quan trọng.
Cam kết của chúng tôi đối với sự đổi mới, phẩm chất, và sự hài lòng của khách hàng đảm bảo rằng mọi mặt bích chúng tôi sản xuất đáp ứng hoặc vượt quá mong đợi của khách hàng, cung cấp giá trị trong ngay cả các ứng dụng thách thức nhất.
Liên hệ với chúng tôi
Cho yêu cầu, Thông số kỹ thuật, hoặc các giải pháp mặt bích tùy chỉnh, Liên hệ với Abter Steel ngay hôm nay. Đội ngũ chuyên gia của chúng tôi đã sẵn sàng hỗ trợ nhu cầu dự án của bạn, Từ thiết kế đến giao hàng.
- Trang web:www.abtersteel.com
- Hợp tác với Abter Steel cho các mặt bích rèn siêu lớn xác định lại hiệu suất và độ tin cậy trong các ứng dụng công nghiệp.
