Внутренний монолог: Расшифровка металлургии EN10297-1

Когда я подхожу к теме EN10297-1, Я не просто смотрю на список марок сталей или набор геометрических размеров. Я смотрю на пересечение механической целостности и металлургической точности.. Сам стандарт — бесшовная круглая сталь. трубы для целей машиностроения и общего машиностроения — является основополагающим документом современной тяжелой промышленности.. Но “Тяжелая стена” аспект добавляет уровень сложности, который часто упускается из виду.. В производстве тяжелых стен, мы боремся с физикой охлаждения и химией сегрегации.

Думаю о Е-серии — Е235., E275, E315, E355, и выброс, E470. The “Е” означает инженерное дело. Это очень важно. В отличие от “P” серия для давления или “S” для структурных, “Е” марки предназначены для механического цеха. Они должны быть свариваемыми., да, но что более важно, они должны быть обрабатываемыми и стабильными.

Как я прослеживаю путь от Е235 до Е470, Я вижу намеренный прогресс в значениях углеродного эквивалента. Е235 мягкий, пластичная рабочая лошадка, в то время как E470 — это сложный сплав, предназначенный для компонентов, подвергающихся высоким нагрузкам, таких как поршневые штоки или сложные шестерни, где поверхностное упрочнение имеет первостепенное значение.. Для такой компании, как наша, их производство – это не просто плавка стали; речь идет о контроле микроструктуры посредством процесса прошивки Маннесмана и последующей термообработки..

В толстостенная труба-сказать, 50мм или 80 мм — скорость охлаждения в центре стены резко отличается от поверхности. Это создает риск укрупнения зерна.. Мой анализ должен решить, как мы управляем этой тепловой инерцией, чтобы обеспечить одинаковые механические свойства по всему поперечному сечению.. Мы не просто продаем сталь; мы продаем предсказуемую реакцию на стресс. Эта статья должна отразить эту глубину – “почему” за “что.”

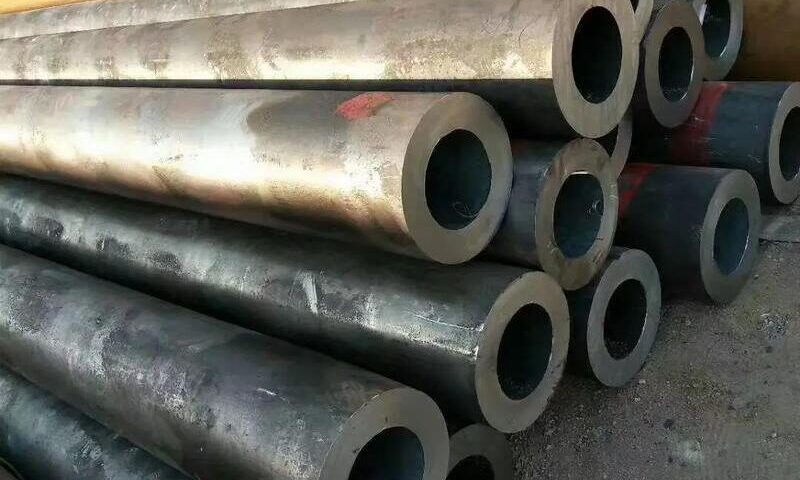

Технический анализ толстостенных бесшовных стальных труб EN10297-1: Инженерная целостность классов от E235 до E470

Эволюция машиностроения неразрывно связана с разработкой материалов, способных выдерживать более высокие крутящие моменты., большие нагрузки, и более агрессивная среда. Среди этих материалов, EN10297-1 бесшовная стальная труба стоит краеугольным камнем. Конкретно, “Тяжелая стена” варианты — трубы с низким соотношением наружного диаметра к толщине стенки — представляют собой вершину бесшовного производства., предоставление сырья для гидроцилиндров, крановые стрелы, полые валы, и тяжелые ролики.

Металлургический спектр: От E235 до E470

Стандарт EN10297-1 классифицирует сталь в первую очередь на основе ее предела текучести и предполагаемого применения.. Чтобы понять эти трубы, нужно сначала понять химические нюансы, определяющие их поведение под токарным станком и в полевых условиях..

Е235 и Е275: Пластичный фундамент

Э235 и Э275 — низкоуглеродистые стали.. Их главное преимущество — не грубая сила., но формуемость и свариваемость. В применениях с тяжелыми стенами, эти марки часто используются для втулок или прокладок, где основное напряжение является сжимающим.. Низкое содержание углерода гарантирует, что зона термического влияния (СДЕЛАЙТЕ) при сварке не становится хрупким, решающий фактор в массивных сборках, где требуется термообработка после сварки. (ПВТ) может быть логистически невозможно.

Е315 и Е355: Структурные рабочие лошадки

Переходим в линейку E355, мы сталкиваемся с самой популярной маркой для машиностроения. E355 — это сталь с высоким содержанием марганца, обладающая отличным соотношением прочности и веса.. Путем оптимизации соотношения марганца и кремния, мы достигаем мелкозернистой структуры, которая сохраняет прочность даже при минусовых температурах. Для толстостенных труб, E355 обеспечивает жесткость, необходимую для телескопических мачт и гидравлических систем большого диаметра..

E470: Выброс высокой производительности

Е470 вообще другой зверь.. Это микролегированная сталь., часто с участием Ванадия или других переработчиков зерна.. Он разработан для компонентов, которым требуется высокий предел текучести в состоянии прокатки, но которые также обладают химическим составом, необходимым для индукционной закалки.. E470 является предпочтительным материалом для деталей, которые подвергаются высокому износу и усталости., например, оси для тяжелых условий эксплуатации.

Химический состав и углеродный эквивалент

Эксплуатация толстостенной трубы начинается в печи. Для бесшовных труб, чистота превыше всего. Неметаллические включения (сульфиды и оксиды) могут действовать как концентраторы стресса, которые увеличиваются в секциях с толстыми стенками, где внутренние напряжения уже высоки из-за производственного процесса.

Углеродный эквивалент (CEV) является наиболее важным показателем для наших клиентов, которые собираются сваривать эти трубы.. Он рассчитывается по формуле:

Наше производство осуществляет жесткий контроль над этими элементами, чтобы гарантировать, что даже при верхних пределах стандарта, свариваемость остается предсказуемой.

Таблица 1: Химический состав (Ковшовый анализ) для классов EN10297-1

Примечание: Ванадий в E470 действует как измельчитель зерна., обеспечение более высокой прочности без значительного увеличения содержания углерода, который сохраняет степень свариваемости.

Механические свойства: Испытание «Тяжелая стена»

При толщине стен более 20 мм., 40мм, или даже 100 мм, “номинальный” свойств недостаточно. Механическая целостность должна быть постоянной, начиная с наружного диаметра. (OD) по внутреннему диаметру (ID).

В толстостенных секциях, сердцевина материала подвергается более медленному охлаждению в процессе прокатки. Это может привести к “мягкое ядро” если химические и охлаждающие спреи не идеально откалиброваны. Наша компания использует системы ускоренного охлаждения и прецизионную термообработку, чтобы гарантировать, что предел текучести, измеренный на поверхности, будет репрезентативным для всей толщины стенки..

Таблица 2: Механические свойства (по толщине стенки $\le$ 16мм)

Примечание: Для тяжелых стен (>16мм), значения предела текучести немного скорректированы в сторону уменьшения в соответствии с таблицами EN10297-1, чтобы учесть естественные металлургические градиенты в более толстых сечениях..

Производственный процесс: Точность метода Маннесмана

Производство толстостенных бесшовных труб является свидетельством индустриальной мощи.. Все начинается с цельной круглой заготовки., нагрет примерно до 1250°C.

1. Пирсинг: Заготовка продавливается через прошивной мандрил.. Для толстостенных труб, в “затыкать” размер тщательно выбран, чтобы минимизировать внутренний эксцентриситет.
2. относительное удлинение (Мельница Ассель или Мельница Дишера): Здесь обретает форму тяжелая стена. В отличие от тонкостенных труб, которые растягиваются, толстостенные трубы требуют массивного радиального сжатия, чтобы обеспечить равномерную толщину стенки..
3. Размеры: Труба проходит через калибровочные стенды для достижения окончательного наружного диаметра..
4. Термическая обработка: В зависимости от класса, труба может подвергаться нормализации ($+N$), закалка и отпуск ($+QT$), или оставить в исходном состоянии ($+AR$).

Концентричность: Требования к машинисту

Для заказчика, изготавливающего высокоскоростной вращающийся вал, эксцентричность - враг. Если отверстие не по центру, труба не сбалансирована. Наш производственный процесс направлен на минимизацию эксцентриситета., обычно достигаются допуски, намного более жесткие, чем требования стандарта EN10297-1.. Это уменьшает “уборка” разрешение, это означает, что наши клиенты покупают меньше стали, чтобы достичь своих готовых размеров., экономия материальных затрат и времени обработки.

Стратегические преимущества нашей продукции

Наша компания не просто поставляет товары; мы поставляем инженерные решения. Наши толстостенные трубы EN10297-1 отличаются несколькими ключевыми факторами.:

1. Превосходное качество поверхности

Толстостенные трубы часто подвержены “круги” или же “Весы” во время процесса прокатки из-за экстремальных давлений. Мы используем системы удаления окалины под высоким давлением перед каждым проходом прокатки, чтобы обеспечить первозданную чистоту поверхности.. Это жизненно важно для применений, требующих хромирования., такие как гидравлические стержни.

2. Высокая геометрическая точность

Мы понимаем, что толстостенные трубы часто используются в качестве “полые стержни.” Следовательно, мы предлагаем трубы с повышенными допусками по наружному и внутреннему диаметру. Контролируя усадку при охлаждении, мы предоставляем продукт, который более точно вписывается в патроны и люнеты во время обработки.

3. Комплексное тестирование

Каждая труба проходит строгий неразрушающий контроль. (NDT).

• Ультразвуковой контроль (UT): Необходим для тяжелых стен для обнаружения внутренних ламинарных дефектов, которые могут быть пропущены при вихретоковом тестировании..
• Вихретоковый: Для обнаружения поверхностных дефектов.
• Гидростатическое тестирование: Хотя EN10297-1 является механическим стандартом., мы предлагаем испытания под давлением для клиентов, использующих эти трубы в специализированных гидравлических системах высокого давления..

4. Индивидуальная термообработка

Мы располагаем собственными мощностями по нормализации и закалке/отпуску.. Если для вашего применения требуется определенный диапазон твердости для E470 (например., 200-250 HBW) оптимизировать срок службы инструмента, мы можем адаптировать цикл термообработки в соответствии с этим требованием..

Прикладная инженерия: Где процветают толстостенные трубы

Огромная масса и прочность толстостенных труб E355 или E470 делают их незаменимыми в ряде отраслей.:

• Гидравлические и пневматические системы: Цилиндры большого диаметра для горнодобывающего оборудования и морских нефтяных вышек требуют устойчивости к давлению на разрыв, которую может обеспечить только бесшовная толстостенная труба..
• Автомобильная промышленность и транспорт: Полые приводные валы и картеры мостов. Использование толстостенной трубы вместо цельного стержня снижает неподрессоренную массу, сохраняя при этом жесткость на кручение..
• Строительство кранов: The “решетка” а также “телескопический” секции мобильных кранов полагаются на высокий предел текучести E355, позволяющий поднимать сотни тонн..
• Общее машиностроение: Заготовки для шестерен, ролики для конвейерных систем, и усиленные втулки.

Глубокое погружение: Обрабатываемость E470

Машинисты часто боятся высокопрочных сталей., но E470 специально разработан с учетом этих требований. Микролегирующие элементы создают небольшие, хорошо диспергированные осадки. Во время резки, эти осадки действуют как “стружколомы” и уменьшить трение на интерфейсе инструмент-чип. По сравнению со стандартом 1045 углеродистая сталь, E470 предлагает:

• Более высокие скорости резания при том же сроке службы инструмента.
• Лучшее качество поверхности, снижение необходимости вторичного измельчения.
• Более низкий риск “застроенный край” на твердосплавных пластинах.

Термическая динамика и микроструктурная эволюция в сечениях с тяжелыми стенками

Основной задачей при производстве высококачественных толстостенных бесшовных труб является контроль морфологии микроструктуры по толщине стенки.. В таких классах, как E355 и E470., механические свойства очень чувствительны к скорости охлаждения из аустенитной фазы.

Проблема целостности средней стены

В толстостенной трубке, скорость охлаждения $dT/dt$ значительно варьируется от внешней поверхности к ядру. Это изменение можно смоделировать с помощью уравнения теплопроводности в цилиндрических координатах.:

Где:

• $T$ температура
• $k$ теплопроводность
• $\rho$ плотность
• $C_p$ удельная теплоемкость

Для трубы со стенкой 100 мм., в “основной” Скорость охлаждения может быть достаточно медленной, чтобы обеспечить рост перлитных колоний, которые значительно крупнее поверхностных зерен.. Наша производственная линия решает эту проблему с помощью контролируемой прокатки и ускоренного охлаждения. (АСС). Благодаря точной синхронизации коллекторов для закалки водой, мы “заморозить” зернистая структура в средней части, обеспечение того, чтобы предел текучести в центре находился в пределах 5% поверхностной прочности.

Состояния термообработки: Адаптация инженерных мер

EN10297-1 допускает различные условия поставки.. Понимание того, какой из них выбрать, имеет решающее значение для прибыли конечного пользователя..

1. Как прокатано (+АР)

Для многих стандартных инженерных задач, в которых труба будет подвергаться механической обработке или последующей термообработке заказчиком., $+AR$ это самый экономичный выбор. тем не мение, “Как прокатано” для нас это не значит “неконтролируемый.” Мы используем термомеханическую контролируемую обработку. (ТМКП) чтобы гарантировать, что температура окончания прокатки чуть выше $Ar_3$ точки, в результате получается естественно мелкое зерно.

2. Нормированный (+Т11)

Нормализация предполагает нагрев трубы до $30-50^\circ C$ над $Ac_3$ точки, с последующим охлаждением на неподвижном воздухе. Этот процесс:

• Уточняет размер зерна.
• Гомогенизирует микроструктуру.
• Улучшает пластичность и ударную вязкость.
• Наше преимущество: Мы используем печи с шагающими балками, которые обеспечивают равномерный нагрев каждой трубы., предотвращения “банановый эффект” (деформация) часто встречается в периодических печах низкого качества.

3. Закаленной и отпущенной (+QT)

Для E470 и E355 высокого класса, $+QT$ это золотой стандарт. Закалка в полимерную или водную среду создает мартенситную или бейнитную структуру., который затем закаляется для достижения желаемого баланса твердости и ударной вязкости..

• Прочность при $-20^\circ C$: Хотя EN10297-1 не требует строгого проведения испытаний на удар, как EN10210., наш $+QT$ толстостенные трубы постоянно достигают $>27J$ на $-20^\circ C$, что делает их подходящими для арктического машиностроения.

4. Снятие стресса (+SR)

Обработка толстостенных труб предполагает удаление большого количества материала.. Если труба имеет внутренние остаточные напряжения, удаление внешней оболочки приведет к изгибу трубы. Мы предлагаем специализированный $+SR$ лечение примерно $550^\circ C$ в $600^\circ C$, который расслабляет решетку без изменения механических свойств.

Размерная метрология: The “Гарантированная уборка” Концепция

Одним из наиболее значительных преимуществ наших толстостенных труб EN10297-1 является внимание к припускам на механическую обработку.. Когда заказчик покупает трубу для изготовления шестерни с готовым наружным диаметром 200 мм., им нужно точно знать, сколько “мясо” их нужно удалить, чтобы получить идеальную поверхность.

Таблица 3: Типичные размерные допуски по сравнению с. Стандартные требования

Расчет припуска на обработку

Мы предоставляем нашим клиентам “Гарантированная уборка” (ГКУ) расчет. Это гарантирует, что купленная вами труба всегда будет соответствовать размеру готовой детали..

Минимизируя пособие, уменьшаем вес сырой трубы, прямое снижение затрат на логистику и материалы для инжиниринговой фирмы.

Подробный обзор E470: Микролегирование в эпоху современности

E470 — это вершина стандарта EN10297-1.. Его химия представляет собой мастер-класс по использованию ванадия. (V).

Роль ванадия в E470

Ванадий образует мелкие карбиды и нитриды. ($V(C,N)$) которые выпадают в осадок при охлаждении. Эти осадки выполняют две функции.:

1. Очистка зерна: Они закрепляют границы зерен при нагреве., предотвращение роста зерна.
2. Усиление осадков: Они препятствуют движению вывихов., увеличение предела текучести без хрупкости, связанной с более высоким содержанием углерода.

Это делает E470 очень подходящим для индукционной закалки.. Клиент может обработать деталь из нашей трубы Е470 в относительно “мягкий” состоянии поставки, а затем локально укрепить поверхность до $55+ HRC$ по износостойкости, в то время как ядро ​​остается жестким и пластичным.

Расширенная гарантия качества: Заглядывая внутрь стены

Труба хороша настолько, насколько хороша ее самая слабая вставка.. В толстостенных секциях, традиционный поверхностный осмотр недостаточен.

Ультразвуковой контроль (UT) за внутреннюю целостность

Мы используем многоканальные системы ультразвукового контроля.. Эти системы используют поперечные и продольные волны для сканирования всего объема стенки трубы..

• Обнаружение ламинарных дефектов: Мы гарантируем отсутствие внутренних “пустоты” или же “круги” это может привести к выходу из строя гидроцилиндра под давлением.
• Составление карты толщины стен: Наши системы UT предоставляют 360-градусную карту толщины стены., обеспечение концентричности еще до того, как труба выйдет из стана.

Химическая чистота: Контроль серы

Мы используем вакуумную дегазацию. (ВД) и печь-ковш (НЧ) переработка, чтобы поддерживать уровень серы ниже $0.010\%$. Меньше серы означает меньше сульфида марганца. ($MnS$) включения, которые являются основной причиной направленной слабости стали.. Это гарантирует, что наши толстостенные трубы имеют высокую поперечную прочность., критический фактор в компонентах, подвергающихся многоосным напряжениям.

Тематическое исследование: Гидравлические подъемные системы для высоких нагрузок

Недавний проект включал поставку толстостенных труб E355+N для 1000-тонной гидравлической подъемной системы, используемой при строительстве мостов.. Требования были:

• Толщина стенки: 65мм
• Нулевая терпимость к внутренним включениям.
• Высокая свариваемость крепления торцевой крышки.

Предоставляя специализированную термообработанную $+N$ труба с контролируемым углеродным эквивалентом ($CEV \le 0.43$), мы позволили заказчику выполнить сварку без предварительного подогрева, спасая их 15% в трудозатратах при обеспечении безопасности подъема конструкции.

Заключение: Приверженность инженерному совершенству

Толстостенная бесшовная стальная труба EN10297-1 — это больше, чем полый цилиндр.; это прецизионный компонент. Марки от E235 до E470 представляют собой универсальный набор инструментов для инженера-механика., при условии, что они производятся с пониманием основ металлургии..

Наша компания стоит в авангарде этой отрасли., сочетание традиционного опыта Mannesmann в области прошивки с современной металлургической наукой. Мы не просто соответствуем стандарту EN10297-1; мы определяем его верхние пределы.
