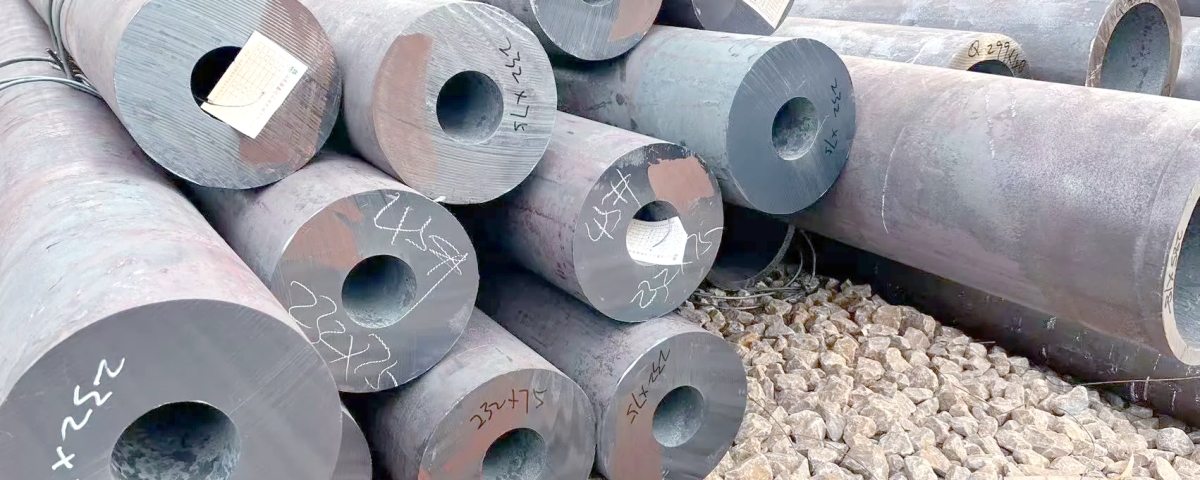

Kütle ve Basınç Mühendisliği: Ağır Etli Çelik Boru Kaliteleri ST37'ye Derin Bir Bakış, 15Mo3, ve C45

Terimi **Ağır duvar çelik borusu** tek bir malzemeye veya tek bir standarda atıfta bulunmaz; yerine, kritik bir tasarım bileşenini (boru duvarının gerekli kalınlığının belirlendiği bir sınır koşulunu) tanımlar. ($>10\%$ dış çapın veya genellikle sadece $>25 \metin{ mm}$ için $50 \metin{ mm}$ gerçek kalınlık) benzersiz mühendislik ve metalurji zorluklarını ortaya koyuyor. Bu ağır hizmet uygulaması için malzeme seçimi tamamen servis ortamına göre belirlenir: yüksek basınç mı, yüksek dış yük, Yüksek sıcaklık, veya yüksek mekanik stres? Bu devasa bileşenlere yönelik büyük ve çoğu zaman birbiriyle çelişen talepleri göstermek, metalurjik olarak üç farklı kaliteyi araştırmalıyız: **ST37** (genel bir yapısal iş gücü), **15Mo3** (yüksek sıcaklıkta basınç muhafazasının şampiyonu), ve **C45** (mekanik mukavemet için üretilmiş orta karbonlu çelik).

Ağır duvarın mühendislik zorunluluğu muazzam sonuçlardan biridir. Bu kalın duvarlı bileşenlerin üretimi çelik üretiminin sınırlarını zorluyor, haddeleme, ve şekillendirme teknolojisi. Kesin boyutsal toleranslara ulaşmak katlanarak zorlaşıyor, ve malzemenin kendisi, ağır servis stresi altında yıkıcı çatlak başlangıç ​​noktaları haline gelebilecek dahili kusurlardan arınmış olmalıdır.. Bu borular ve tüpler endüstriyel altyapının sarsılmaz omurgalarıdır, enerji santrallerinde kalın duvarlı basınç başlıkları olarak işlev görür, derin delme için koruyucu muhafazalar, veya büyük ölçekli mekanik sistemlerde merkezi şaftlar olarak. Kimyasal bileşimi inceleyerek, Mekanik Özellikler, ve ST37 için test protokolleri, 15Mo3, ve C45, zorlu mühendislik ortamları için gereken hassas uzmanlığa ilişkin kapsamlı bir anlayış kazanırız.

---

İ. Ağır Duvar Zorunluluğu: İmalat ve Metalurji Zorlukları

Belirli notları incelemeden önce, **ağır duvarlı** boru şeklindeki ürünlerin üretimindeki benzersiz zorlukları anlamak çok önemlidir. İnce duvarlı borular için tasarlanan üretim proseslerinin ölçeğini basitçe büyütmek yeterli değildir; metalin büyük kütlesi üretim dinamiklerini ve kalite güvencesini temelden değiştiriyor.

Üretim Karmaşıklığı ve Boyutsal Kontrol

Ağır duvar borularının çoğunluğu, özellikle basınçlı hizmete yönelik olanlar (15Mo3 gibi), **dikişsiz** yöntemi (**Sıcak Ekstrüzyon** veya **Takmalı Freze** işlemi) kullanılarak üretilir. Sıcak delme ve haddeleme aşamaları sırasında, büyük hacimli metalin eşit şekilde işlenmesi gerekir. **Duvar Kalınlığı üzerinde sıkı kontrol sağlamak (WT)**, **eksantriklik** olarak bilinir, Dahili tıkacın doğal hareketi ve büyük yuvarlanma kuvvetleri nedeniyle kalın kesitlerde son derece zordur. Kritik olmayan yapısal uygulamalar için (ST37) veya kaynaklı boru (genellikle büyük çap), ** Tozaltı Ark Kaynağı (GÖRDÜM)** süreç kullanılır. SAW'da, aşırı kalınlık birden fazla kaynak geçişi gerektirir (bazen düzinelerce), Hidrojen çatlamasını önlemek ve kaynak bağlantısının tüm kalınlığı boyunca düzgün bir erime sağlamak için ön ısıtma ve pasolar arası sıcaklık üzerinde sıkı kontrol gerektirir.

Kütlede Metalurjik Bütünlük

Kalın kesitlerin doğasında bulunan yavaş soğuma hızı, istenmeyen mikro yapılara yol açabilir.. **15Mo3** için, bu, çeliğe sürünme direncini veren karbür çökeltilerinin stabilitesini etkiler. **C45** için, yavaş soğuma, malzemenin titizlikle söndürülmediği ve temperlenmediği sürece tam potansiyel sertliğine ulaşmasını engeller. Premium bağlantıların kasasını ve gaz sızdırmazlık mekanizmasını gösterir, metalik olmayan kapanımlar (safsızlıklar) ince bir boruda zararsız olabilecek bu madde kalın duvarlı bir borunun merkezinde yoğunlaşabilir, büyümek, Ağır yük altında kritik kusurlar. bu nedenle, malzeme temizliği (düşük kükürt ve fosfor içeriği) ağır duvar bileşenleri için abartılı bir önceliktir, genellikle minimum standart gerekliliklerini aşıyor.

tayin	Referans Standardı (BİR / SİZİN)	Malzeme tipi	Birincil Ağır Duvar Uygulaması
ST37	TR 10025-2 (S235JR)	Alaşımsız Yapısal Çelik	Düşük basınçlı muhafazalar, temel kazıkları, yapısal destekler, genel mekanik boru.
15Mo3	TR 10222-2 / TR 10216-2 (16Mo3)	Düşük Alaşımlı Sürünmeye Dirençli Çelik	Yüksek sıcaklık/yüksek basınçlı buhar başlıkları, enerji santralleri ve rafinerilerdeki borular.
C45	TR 10083-2 (C45)	Alaşımsız Mühendislik Çeliği	Ağır hizmet tipi hidrolik silindirler, silindirler, milleri, Isıl işlemle yüksek yüzey sertliğinin elde edildiği mekanik bileşenler.

---

II. Ağır Duvar Malzeme Biliminin Üç Sütunu

Bu üç kalite, ağır duvar inşaatı probleminin çözümüne yönelik temel olarak farklı metalurjik yaklaşımları temsil etmektedir.. Farklı kimyasal bileşimleri, yapısal uygulamalara uygunluklarını önceden belirler., basınç, veya mekanik servis, sırasıyla.

ST37 (S235JR): Sünek Yapısal Omurga

ST37 tanımı, büyük ölçüde Avrupa standardının yerini almıştır **EN 10025 S235JR**, en temel yapısal ağır duvar malzemesini temsil eder. Bu düşük karbonlu bir, garantili minimum akma dayanımına sahip son derece sünek çelik $235 \metin{ MPa}$. Ağır duvar formunda, kalınlığın gerekli sertliği ve yük taşıma kapasitesini sağladığı durumlarda kullanılır, ancak basınç ve yüksek sıcaklıklar faktör değildir. Büyük çapı düşünün, yeraltı boru hatları için kalın duvarlı muhafazalar, yapısal kazık, veya **kaynaklanabilirlik** ve **düşük maliyet**'in temel faktörler olduğu genel mekanik borular. Düşük karbon eşdeğeri kaynak yapmayı son derece kolaylaştırır, sahada bile, karmaşık ön ısıtma prosedürlerine gerek yoktur; devasa bileşenlerle çalışırken önemli bir lojistik avantaj.

15Mo3 (16Mo3): Yüksek Sıcaklık Basınç Ustası

15Mo3 derecesi, **EN olarak kodlanmıştır 10216-2 16Mo3**, enerji üretimi ve kimya endüstrilerindeki ağır duvarlı basınçlı borular için temel malzemedir. Amacı yüksek sıcaklıklarda gücü ve bütünlüğü korumaktır., genellikle 530$^circtext'e kadar{C}$ sıradan karbon çeliği nerede (ST37 gibi) Sürünme kopmasına hızla yenik düşer. Tek, önemli alaşım elementi **Molibdendir (sen)**, tipik olarak yaklaşık konsantrasyonlarda eklenir $0.25\%$. Molibden, çelik matris içinde stabil karbür çökeltileri oluşturur, Yüksek sıcaklıklarda kabalaşmaya ve çözünmeye karşı dirençlidir. Bu stabil karbürler dislokasyonları sabitler, **sürünme** oranını büyük ölçüde yavaşlatıyor (Sabit stres altında plastik deformasyon). 15Mo3 kalın duvarlı borunun üretimi son derece zahmetlidir, Karbür yapısının maksimum sürünme ömrü için doğru şekilde oluşturulduğundan ve dağıtıldığından emin olmak için son normalleştirme ve temperleme ısıl işlemleri üzerinde titiz kontrol gerektirir. Duvarın kalınlığı basıncın kontrol altına alınmasını sağlar, ve Mo içeriği zamana bağlı olmasını sağlar, yüksek sıcaklık stabilitesi.

C45: Sertleştirilmiş Mekanik Bileşen

C45, ve ** e 10083** sınıf, nominal karbon içeriğine sahip, alaşımsız bir **orta karbonlu çeliktir** $0.45\%$. Bu malzeme temelde diğer ikisinden farklıdır çünkü **mekanik servis** için tasarlanmıştır, basınç veya yüksek sıcaklık boruları değil. Yüksek karbon içeriğinin amacı çeliğin **ısıl işleme** tabi tutulmasını sağlamaktır (söndürülmüş ve temperlenmiş) yüksek sertlik elde etmek için, gücü, ve aşınma direnci. C45'ten yapılan ağır duvarlı borular genellikle hidrolik silindir varilleri gibi endüstriyel uygulamalarda kullanılır., büyük çaplı burçlar, silindirler, veya yüksek çekme mukavemeti ve yorulma ömrü gerektiren yapısal elemanlar. Isıl işlem görmüş durumda yüksek çekme mukavemetine sahip olmakla birlikte, daha yüksek karbon eşdeğeri kaynak yapmayı ST37 veya 15Mo3'e göre önemli ölçüde daha zorlu hale getirir, dikkatli düşük hidrojen prosedürlerini ve kaynak sonrası stres gidermeyi gerektirir.

---

III. Kimyasal bileşimi: Tanımlayıcı Farklılıklar

Bu üç sınıfın farklı uygulamaları, kimyasal tariflerinde hemen açıkça görülmektedir.. Önemli farklar karbon ve molibden içeriğinde yatmaktadır., Ağır duvar kısıtlamaları altında malzemenin nihai performans özelliklerini belirlemek.

**ST37/S235JR** için, karbon düşük tutulur ($\le 0.20\%$) sünekliği teşvik etmek ve, eleştirel olarak, **Kaynaklanabilirlik **. Belirli bir alaşım elementi yoktur; performans tamamen yumuşaklığından kaynaklanmaktadır, ferritik yapı.

**15Mo3/16Mo3** için, karbon içeriği hala nispeten düşük ($\yaklaşık 0.16\%$) iyi kaynaklanabilirliği ve sürünme sünekliğini korumak için, ama varlığı $0.25\%$ için $0.35\%$ **Molibden** oyunun kurallarını değiştiriyor. Bu küçük ekleme, çeliği sürünmeye karşı dirençli bir yük beygirine dönüştürür, ağır duvarlı yüksek sıcaklık hizmeti için bu üçü arasında tek seçenek haline geliyor.

**C45** için, karbon içeriği kasıtlı olarak yüksek ($0.42\%$ için $0.50\%$). Bu, kolay saha kaynağı için çok yüksektir ve yüksek sıcaklıkta sürünme performansına zarar verir, ancak mekanik uygulamalar için gerekli **sertleşebilirlik** ve aşınma direncini elde etmek için gereklidir.. **Kükürt üzerinde sıkı kontrol ($\metin{S}$)** ve **Fosfor ($\metin{P}$)** Her üç sınıfta da zorunludur, ama özellikle 15Mo3 için, kalın kesitlerde yüksek tokluk ve bütünlük sağlamak için.

eleman	ST37 (S235JR)	15Mo3 (16Mo3)	C45
Karbon ($\metin{C}$)	$\le 0.20$	$0.12 – 0.20$	$0.42 – 0.50$
Silikon ($\metin{Si}$)	$\le 0.50$	$0.10 – 0.35$	$0.40$
Manganez ($\metin{MN}$)	$\le 1.40$	$0.40 – 0.90$	$0.50 – 0.80$
Fosfor ($\metin{P}$)	$\le 0.045$	$\le 0.030$	$\le 0.045$
Kükürt ($\metin{S}$)	$\le 0.045$	$\le 0.030$	$\le 0.045$
Molibden ($\metin{sen}$)	—	$0.25 – 0.35$	—

*Not: 15Mo3'ün düşük P ve S sınırları, yüksek bütünlükte zorunlu kullanımını yansıtmaktadır, Yüksek sıcaklık servisi.

---

IV. Mekanik Özellikler: Güç vs. Hizmet Ortamı

Mekanik özellikler, her ağır duvar sınıfının işlevsel amacını gösterir. Düşük mukavemetli takımlar arasında net bir ayrım görüyoruz., yüksek sünekliğe sahip yapısal malzeme (ST37), özel sürünmeye dayanıklı malzeme (15Mo3), ve yüksek mukavemetli mekanik malzeme (C45).

**ST37/S235JR** gerekli minimum **Akma Dayanımı'nı sağlar ($\sigma_{ve}$) in $235 \metin{ MPa}$**. Bu değer, ağır duvarın geniş kesit alanıyla birleştiğinde, temel statik yapısal yükler için yeterlidir. Çok önemli, Düşük mukavemeti yüksek **Süneklik ile birlikte gelir (Kopma uzaması)**, borunun kırılmadan önce büyük miktarda plastik deformasyonu emebilmesini sağlamak.

**15Mo3/16Mo3** ST37 ile karşılaştırılabilir minimum oda sıcaklığında akma dayanımına sahiptir ($\yaklaşık 275 \metin{ MPa}$), ancak değeri **zamana bağlı sürünme kopma mukavemetindedir**. 500$^circtext{C}$, 15Mo3, ST37'ye göre önemli ölçüde daha fazla izin verilen stresi korur, bu sıcaklıkta ağır duvar basıncına yönelik hizmet için üç malzeme arasında tek uygun malzeme olmasını sağlar.

**C45** en yüksek mukavemeti sergiliyor, minimum garantili **Çekilme Dayanımı ($\sigma_{ts}$) $yaklaşık 580 \metin{ MPa}$** normalleştirilmiş durumda (ve söndürüldüğünde ve temperlendiğinde çok daha yüksek). Bu ham mukavemet, yüksek dinamik veya döngüsel mekanik yükleri içeren uygulamalar için gereklidir., hidrolik silindirlerde veya makine şaftlarında olduğu gibi. ancak, sünekliği üçü arasında en düşük olanıdır, yüksek basınç içermek yerine aşınmaya ve mekanik arızaya direnmedeki birincil rolünü yansıtır, yüksek sıcaklık sıvısı.

özellik	ST37 (S235JR)	15Mo3 (16Mo3)	C45 (Normalleştirilmiş)
Verim gücü ($\sigma_{ve}$) Min.	$235 \metin{ MPa}$	$275 \metin{ MPa}$	$325 \metin{ MPa}$
Çekme dayanımı ($\sigma_{ts}$) Min.	$360 \metin{ MPa}$	$410 \metin{ MPa}$	$580 \metin{ MPa}$
Kopma uzaması ($\metin{A}$) Min.	$24\%$	$22\%$	$14\%$
Çarpma testi (KV)	$27 \metin{ J}$ 20$^circtext{C}$	Garantili	—

*Not: C45'in mukavemeti su verilmiş ve temperlenmiş durumda önemli ölçüde artabilir, sıklıkla verim güçlerine ulaşıyor $500 \metin{ MPa}$.

---

V. Boyutsal Toleranslar: Kütle Altında Hassasiyet

Ağır duvarlı borularda sıkı boyut toleranslarına ulaşmak muazzam bir görevdir. Sıcak şekillendirme işlemleri sırasında çeliğin kütlesi ve termal ataleti, nihai üründe daha büyük farklılıklara yol açar. Standartlar, bu nedenle, genellikle ince duvarlı borulara göre daha büyük boyutsal sapmalara izin verir, özellikle **Duvar Kalınlığı için (WT)** ve **Ovallik**.

Duvar kalınlık toleransı (Eksantriklik)

Dikişsiz ağır duvarlı borular için, standart WT toleransı genellikle $pm'dir 12.5\%$ nominal kalınlığın. ancak, kritik yüksek basınçlı uygulamalar için (15Mo3), alıcı çok daha sıkı bir tolerans belirtebilir, gibi $+15\%$ için $-8\%$, basınç ve sürünme ömrü için gerekli minimum duvar kalınlığını garanti etmek. Bu, güvenlik faktörünün korunmasını garanti eder, daha yüksek malzeme tüketimine yol açsa bile.

Dış Çap ve Ovallik

Sıcak haddelenmiş ağır duvarlı bir borunun soğutulması sırasında, artık gerilimler borunun yuvarlak dışına çıkmasına neden olabilir, **Ovallik** olarak bilinen bir olgu. Ağır bölümler için, **Dış Çaptaki tolerans (OD)** flanşlar veya mekanik bileşenlerle bağlantı kurmak için kritik öneme sahiptir (özellikle C45). Standartlar tipik olarak sabit bir mutlak toleransı veya yüzdelik bir toleransı tanımlar, ancak hidrolik silindirler gibi son derece hassas uygulamalar için (C45), **İç Çaptaki tolerans (KİMLİĞİ)** çoğu zaman çok önemlidir, gerekli yüzey kalitesini ve hassasiyetini elde etmek için ikincil soğuk işleme veya honlama işlemleri gerektirir.

Boyut Parametresi	Dikişsiz boru (Genel)	Kritik Basınç Borusu (15Mo3)
Dış çap (OD)	$\öğleden sonra 1\%$ OD'nin, veya $pm 0.5 \metin{ mm}$ (Hangisi daha büyükse)	Daha sıkı kontrol müzakere edilebilir, sıklıkla $pm 0.75\%$
Duvar kalınlığı (WT)	$\öğleden sonra 12.5\%$ nominal WT	Asimetrik: $+15\%$ / $-8\%$ (Yüksek basınç için yaygın olarak belirtilir)
ovallik	Max $2\%$ OD'nin	Max $1\%$ OD'nin
Doğruluk	Max $0.15\%$ toplam uzunluğunun	$0.15\%$ toplam uzunluğunun

---

BİZ. Test ve Muayene: Kütlede Kusursuz Bütünlüğün Sağlanması

Ağır duvarlı boruyu test etmek, ince duvarlı boruyu test etmekten daha zordur çünkü herhangi bir iç kusurun, malzemenin taşımak üzere tasarlandığı muazzam yükler altında yıkıcı arızalara yol açma olasılığı daha yüksektir.. ST37 için test rejimleri, 15Mo3, ve C45, yalnızca malzeme özelliklerini değil aynı zamanda kalın bölümün iç yapısal bütünlüğünü de doğrulamalıdır.

Tahribatsız Muayene (NDE)

Tüm ağır duvarlı borular için, özellikle 15Mo3, **Ultrasonik muayene (UT)** zorunludur. UT, iç kusurları tespit etmek için malzemeye yüksek frekanslı ses dalgaları gönderir, laminasyonlar gibi, kapanımlar, veya iç çatlaklar, görsel incelemeyle erişilemeyen. Kritik bölümler için, **Manyetik Parçacık Testi (MT)** aynı zamanda yüzey ve yüzeye yakın çatlakları tespit etmek için de kullanılır. Bu, yorulma ömrü açısından yüzey bütünlüğünün hayati önem taşıdığı C45 mekanik borular için özellikle önemlidir..

Mekanik ve Yüksek Sıcaklık Testleri

**ST37** yalnızca temel oda sıcaklığında çekme ve darbe testlerini gerektirir, **15Mo3** çok daha fazlasını talep ediyor:

• **Yüksek Sıcaklıkta Çekme Testi:** Yüksek servis sıcaklıklarında kısa vadeli dayanıklılığı doğrular.
• **Sürünme Kopma Testi:** Her boruda yapılmamasına rağmen, test sertifikaları, malzemenin sıcaklıktaki stres altında uzun vadeli stabilitesini doğrulayan sürünme verileriyle desteklenmelidir; molibden alaşımının asıl amacı budur.

**C45** için, Testler genellikle ısıl işlemin mekanik rolü için gerekli yüzey aşınma direncini elde etmek üzere başarıyla uygulandığından emin olmak için **Sertlik Testini** içerir..

Hidrostatik test

Basınç borusunun her uzunluğu (15Mo3) su ile basınçlandırılarak **Hidrostatik Test**'e tabi tutulmalıdır. $1.5$ izin verilen maksimum çalışma basıncının katı. Bu fiziksel, Tahribatsız test, bitmiş ürünün yapısal bütünlüğünü ve sızdırmazlığını doğrular, herhangi bir kaynak dikişi dahil.

Test Protokolü	ST37 (S235JR)	15Mo3 (16Mo3)	C45
Çekme/Uzama	Gerekli (Oda sıcaklığı)	Gerekli (Oda sıcaklığı & Yüksek Sıcaklık)	Gerekli (Normalize / Isıl İşlem Görmüş)
Çarpma testi (Charpy V)	Gerekli (Garantili Sağlamlık)	Gerekli	İsteğe bağlı (Dayanıklılık güce göre ikinci plandadır)
Hidrostatik Test	İsteğe bağlı (Basınç için belirtilmişse)	Zorunlu (Her boru uzunluğu)	İsteğe bağlı (Basınçlı servis için değil)
NDE (UT)	İsteğe bağlı (Genellikle ağır duvarlar için gereklidir)	Zorunlu (İç kusurlar için)	Gerekli (Kritik kusurlar/iç temizlik için)

---

VII. Sonuç: Kütle ve Amacın Sentezi

Ağır duvarlı çelik boru zorunlulukla tanımlanan bir kategoridir, kimya değil. Malzemeler—ST37, 15Mo3, ve C45—büyük inşaat zorluklarına karşı üç benzersiz mühendislik çözümüdür, kalın kesitli bileşenler. ST37 düşük maliyetlidir, kolayca kaynaklanabilen yapısal kütle; 15Mo3, yüksek sıcaklık basıncının düşman dünyası için özel sürünmeye dayanıklı bütünlük sunar; ve C45, ağır hizmet makineleri için gereken ham mekanik gücü ve sertleşebilirliği sağlar. Bunları birleştiren ortak nokta, kalın kesitlerden kaynaklanan iç kusurların ve boyutsal farklılıkların en aza indirilmesini sağlamak için gereken üretim ve test süreçlerinin aşırı titizliğidir.. Detaylara gösterilen bu titizlik, bu ağır duvarların muazzam zorlu koşullara güvenilir bir şekilde dayanabilmesini sağlar., Onlarca yıl boyunca hizmet verecek şekilde tasarlanmış karmaşık yükler.
